水力控制閥系列
600X電動控制閥
    • 產品型號:
    • 600X
    • 產品口徑:
    • 20-800mm
    • 產品壓力:
    • 1.0-2.5MPa
    • 產品材質:
    • 鑄鋼 不銹鋼
產品說明
  • 一、產品[電動控制閥]的詳細資料:
    產品型號:600X
    產品名稱:電動控制閥
    產品特點:凱斯特牌600X電動控制閥是一種以電磁閥為向?qū)чy的水力操作式閥門。常用于給排水及工業系統中的自動控制,控制反應準確快速,根據電信號遙控開啟和關閉管路系統,實現遠程操作。關閉而不產生壓力波動。該閥門體積小、重量輕、維修簡單、使用方便、安全可靠.電磁閥可選用交流電220V,或直流電24V,可根據各種場合選用常開或常閉型均可。
    結構特點和用途:
       600X水力電動控閥由主閥、電磁導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。加裝附加裝置后,可控制開啟和關閉的速度。本產品利用導閥控制閥門的開啟和關閉,節省能源??纱嫫渌y門大型電動裝置。本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
    工作原理:
      當閥門從進口端給水時,水流流過針閥進入主閥控制室,當電磁導閥打開時,控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度,主閥控制室內壓力很低,主閥處于全開狀態。當電磁導閥關閉時,主閥控制室的水不能流出,控制室升壓,推動膜片關閉主閥。
    二、主要技術參數
    公稱壓(Mpa)
    殼體試驗壓力(MPa)
    密封試驗壓力(MPa)
    適用介質
    介質溫度(℃)
    1.0
    1.5
    1.1
    0-80
    1.6
    2.4
    1.76
    2.5
    3.75
    2.75

    三、主要零件材料

    零件名稱
    零件材料
    閥體 閥蓋
    WCB
    閥座 閥盤
    銅合金
    密封圈 O型圈
    丁腈橡膠
    閥桿
    2Cr13
    彈簧
    50CrVA
    針型閥
    銅合金
    球閥
    銅合金
    浮球閥
    銅合金
    微型過濾器
    不銹鋼

    四、凱斯特牌電動控制閥主要外形連接尺寸:

    DN
    L
    A
    A1
    H
    H1
    F
    D mm
    D1 mm
    D2 mm
    n-Φd
    mm
    mm
    mm
    mm
    mm
    mm
    PN1.0
    PN1.6
    PN2.5
    PN1.0
    PN1.6
    PN2.5
    PN1.0
    PN1.6
    PN2.5
    PN1.0
    PN1.6
    PN2.5
    20
    150
    194
    136
    342
    269
    116
    105
    105
    105
    75
    75
    75
    58
    58
    56
    4-13.5
    4-13.5
    4-14
    25
    160
    194
    136
    342
    269
    116
    115
    115
    115
    85
    85
    85
    68
    68
    65
    4-13.5
    4-13.5
    4-14
    32
    180
    194
    136
    342
    269
    116
    140
    140
    140
    100
    100
    100
    78
    78
    76
    4-17.5
    4-17.5
    4-18
    40
    200
    240
    155
    395
    300
    170
    150
    150
    150
    110
    110
    110
    88
    88
    84
    4-17.5
    4-17.5
    4-18
    50
    203
    240
    155
    395
    300
    170
    165
    165
    165
    125
    125
    125
    102
    102
    99
    4-17.5
    4-17.5
    4-18
    65
    216
    255
    165
    385
    288
    180
    185
    185
    185
    145
    145
    145
    122
    122
    118
    4-17.5
    4-17.5
    8-18
    80
    241
    280
    175
    420
    310
    210
    200
    200
    200
    160
    160
    160
    133
    133
    132
    8-17.5
    8-17.5
    8-18
    100
    292
    332
    195
    500
    340
    275
    220
    220
    235
    180
    180
    190
    158
    158
    156
    8-17.5
    8-17.5
    8-22
    125
    330
    375
    220
    540
    380
    310
    250
    250
    270
    210
    210
    220
    184
    184
    184
    8-17.5
    8-17.5
    8-26
    150
    356
    408
    230
    575
    410
    355
    285
    285
    300
    240
    240
    250
    212
    212
    211
    8-22
    8-22
    8-26
    200
    495
    485
    255
    665
    440
    460
    340
    340
    360
    295
    295
    310
    268
    268
    274
    8-22
    12-22
    12-26
    250
    622
    550
    300
    720
    460
    500
    395
    405
    425
    350
    355
    370
    320
    320
    330
    12-22
    12-26
    12-30
    300
    698
    630
    340
    750
    480
    580
    445
    460
    485
    400
    410
    430
    370
    370
    389
    12-22
    12-26
    16-30
    350
    787
    735
    415
    830
    516
    640
    505
    520
    555
    460
    470
    490
    430
    430
    448
    16-22
    16-26
    16-33
    400
    914
    788
    430
    900
    560
    715
    565
    580
    620
    515
    525
    550
    482
    482
    503
    16-26
    16-30
    16-36
    450
    978
    850
    460
    900
    560
    780
    615
    640
    670
    565
    585
    600
    532
    550
    548
    20-26
    20-30
    20-36
    500
    978
    905
    490
    1110
    750
    830
    670
    715
    730
    620
    650
    660
    585
    585
    609
    20-26
    20-33
    20-36
    600
    1230
    970
    530
    1286
    850
    920
    780
    840
    845
    725
    770
    770
    685
    685
    720
    20-30
    20-36
    20-39
    700
    1650
    1050
    560
    1460
    865
    980
    895
    910
    960
    840
    840
    875
    800
    800
    820
    24-30
    24-36
    24-42
    800
    1750
    1135
    610
    1640
    975
    1050
    1015
    1025
    1085
    950
    950
    990
    905
    905
    928
    24-33
    24-39
    24-48

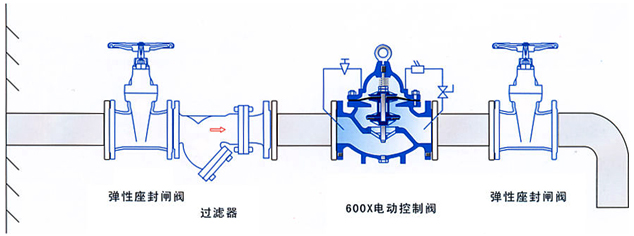

    安裝示意圖



    訂貨須知:
    一、①電動控制閥產品名稱與型號②電動控制閥口徑③電動控制閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的電動控制閥型號,請按壓電動控制閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
