一、產品[D643H氣動硬密封蝶閥]詳細資料:
公稱通徑
|
DN(mm)
|
50~2000
|
50~500
|
|||
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
滲漏率
|
<0.1×DNmm3/s(符合GB/T13927-92標準)
|
|||||
適用溫度
|
碳鋼:-29℃~425℃ 不銹鋼-40℃~600℃
|
|||||
適用介質
|
空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
|
|||||
驅動形式
|
蝸桿蝸輪傳動、氣傳動、電傳動
|
三、主要零件的材質:
零件名稱
|
材料
|
閥體
|
鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
|
蝶板
|
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
|
密封圈
|
不銹鋼與耐高溫石棉板組合成多層次
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
軸承
|
奧氏體不銹鋼、304氮化
|
填料
|
柔性石墨
|
三偏心特點及原理
1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時,蝶板與閥座在關閉時瞬間接觸,利用蝶板偏心1、偏心2迅速脫離閥座,降低了密封副的磨損,磨擦力矩小,開啟靈活。偏心錐面3,使閥門在開啟或關閉時蝶板能通過閥座內孔,實現接觸密封。另外,錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑,故蝶板在閥門關閉時將出現越關越緊,能夠?qū)崿F(xiàn)自鎖,防止蝶板過位。

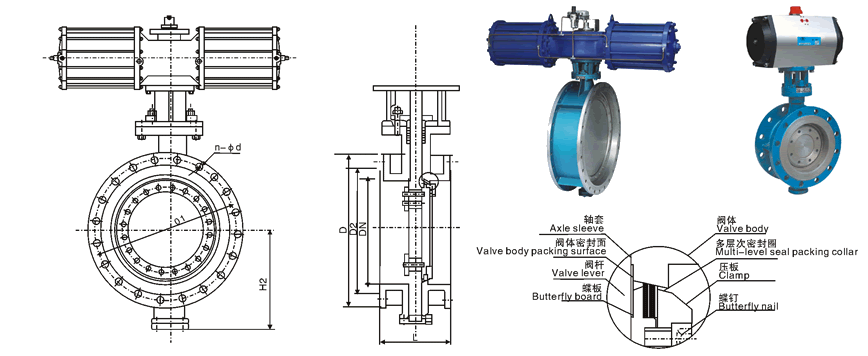

公稱
通徑 DN |
外 形 尺 寸
|
連 接 尺 寸
|
||||||||||
L
|
H
|
D643H
|
PN0.6MPa
|
PN1.0MPa
|
||||||||
短
|
長
|
H2
|
A2
|
B2
|
D
|
D1
|
Z-d
|
D
|
D1
|
Z-d
|
||
50
|
108
|
150
|
112
|
625
|
245
|
72
|
140
|
110
|
4-14
|
165
|
125
|
4-18
|
65
|
112
|
170
|
115
|
625
|
245
|
72
|
160
|
130
|
4-14
|
185
|
145
|
4-18
|
80
|
114
|
180
|
120
|
645
|
245
|
72
|
190
|
150
|
4-18
|
200
|
160
|
8-18
|
100
|
127
|
190
|
138
|
675
|
355
|
92
|
210
|
170
|
4-18
|
220
|
180
|
8-18
|
125
|
140
|
200
|
164
|
715
|
355
|
92
|
240
|
200
|
8-18
|
250
|
210
|
8-18
|
150
|
140
|
210
|
175
|
800
|
355
|
92
|
265
|
225
|
8-18
|
285
|
240
|
8-22
|
200
|
152
|
230
|
208
|
850
|
250
|
170
|
320
|
280
|
8-18
|
340
|
295
|
8-22
|
250
|
165
|
250
|
243
|
925
|
250
|
170
|
375
|
335
|
12-18
|
395
|
350
|
12-22
|
300
|
178
|
270
|
283
|
1035
|
450
|
220
|
440
|
395
|
12-22
|
445
|
400
|
12-22
|
350
|
190
|
290
|
310
|
1070
|
450
|
220
|
490
|
445
|
12-22
|
505
|
460
|
16-22
|
400
|
216
|
310
|
340
|
1190
|
450
|
280
|
540
|
495
|
16-22
|
565
|
515
|
16-26
|
450
|
222
|
330
|
380
|
1250
|
650
|
280
|
595
|
550
|
16-22
|
615
|
565
|
20-26
|
500
|
229
|
350
|
410
|
1295
|
650
|
280
|
645
|
600
|
20-22
|
670
|
620
|
20-26
|
600
|
267
|
390
|
470
|
1455
|
850
|
380
|
755
|
705
|
20-26
|
780
|
725
|
20-30
|
700
|
292
|
430
|
550
|
1585
|
850
|
380
|
860
|
810
|
24-26
|
895
|
840
|
24-30
|
800
|
318
|
470
|
640
|
1700
|
1250
|
380
|
975
|
920
|
24-30
|
1015
|
950
|
24-33
|
900
|
330
|
510
|
710
|
1965
|
1250
|
380
|
1075
|
1020
|
24-30
|
1115
|
1050
|
28-33
|
1000
|
410
|
550
|
770
|
2015
|
1250
|
380
|
1175
|
1120
|
28-30
|
1230
|
1160
|
28-36
|
1200
|
470
|
630
|
890
|
2250
|
1250
|
380
|
1405
|
1340
|
32-33
|
1455
|
1380
|
32-39
|
1400
|
530
|
710
|
920
|
|
|
|
1630
|
1560
|
36-36
|
1675
|
1590
|
36-42
|
1600
|
600
|
790
|
1085
|
|
|
|
1820
|
1760
|
40-36
|
1915
|
1820
|
40-48
|
1800
|
670
|
870
|
1230
|
|
|
|
2045
|
1970
|
44-39
|
2115
|
2020
|
44-48
|
2000
|
760
|
950
|
1350
|
|
|
|
2265
|
2180
|
48-42
|
2325
|
2230
|
48-48
|
五、D643H-(16、25)C、P、R、V系列法蘭式多層次金屬硬密封蝶閥
|
公稱
通徑 DN |
外 形 尺 寸
|
連 接 尺 寸
|
||||||||||
L
|
H
|
D643H
|
PN1.6MPa
|
PN2.5MPa
|
||||||||
短
|
長
|
H2
|
A2
|
B2
|
D
|
D1
|
Z-d
|
D
|
D1
|
Z-d
|
||
50
|
108
|
150
|
112
|
625
|
245
|
72
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
65
|
112
|
170
|
115
|
625
|
245
|
72
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
80
|
114
|
180
|
120
|
645
|
245
|
72
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
100
|
127
|
190
|
138
|
675
|
355
|
92
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
125
|
140
|
200
|
164
|
715
|
355
|
92
|
250
|
210
|
8-18
|
270
|
220
|
8-26
|
150
|
140
|
210
|
175
|
800
|
355
|
92
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
200
|
152
|
230
|
208
|
850
|
250
|
138
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
250
|
165
|
250
|
243
|
925
|
250
|
170
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
300
|
178
|
270
|
283
|
1035
|
450
|
170
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
350
|
190
|
290
|
310
|
1070
|
450
|
220
|
520
|
470
|
16-26
|
555
|
490
|
16-33
|
400
|
216
|
310
|
340
|
1190
|
450
|
220
|
580
|
525
|
16-30
|
620
|
550
|
16-36
|
450
|
222
|
330
|
380
|
1250
|
650
|
280
|
640
|
585
|
20-30
|
670
|
600
|
20-36
|
500
|
229
|
350
|
410
|
1290
|
650
|
280
|
750
|
650
|
20-33
|
730
|
660
|
20-36
|
600
|
267
|
390
|
470
|
1455
|
850
|
380
|
840
|
770
|
20-36
|
845
|
770
|
20-39
|
700
|
292
|
430
|
550
|
1585
|
850
|
380
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
800
|
318
|
470
|
640
|
1700
|
1250
|
380
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
900
|
330
|
510
|
710
|
1865
|
1250
|
380
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
1000
|
410
|
550
|
770
|
2015
|
1250
|
380
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
12, 00
|
470
|
630
|
890
|
2250
|
1250
|
380
|
1485
|
1390
|
32-48
|
1530
|
1420
|
32-56
|
1400
|
530
|
710
|
920
|
|
|
|
1685
|
1590
|
36-48
|
1755
|
1640
|
36-62
|
1600
|
600
|
790
|
1085
|
|
|
|
1930
|
1820
|
40-56
|
1975
|
1860
|
40-62
|
1800
|
670
|
870
|
1230
|
|
|
|
2130
|
2020
|
44-56
|
2195
|
2070
|
44-70
|
2000
|
760
|
950
|
1350
|
|
|
|
3685
|
2230
|
48-62
|
2425
|
2300
|
48-70
|
公稱
通徑 DN |
外 形 尺 寸
|
|
|||||||
L
|
H
|
D643H
|
PN4.OMPa
|
||||||
短
|
長
|
H2
|
A2
|
B2
|
D
|
D1
|
Z-d
|
||
50
|
108
|
150
|
112
|
605
|
355
|
92
|
165
|
125
|
4-18
|
65
|
112
|
170
|
115
|
625
|
355
|
92
|
185
|
145
|
8-18
|
80
|
114
|
180
|
120
|
645
|
355
|
92
|
200
|
160
|
8-18
|
100
|
127
|
190
|
138
|
675
|
550
|
138
|
235
|
190
|
8-22
|
125
|
140
|
200
|
164
|
715
|
550
|
138
|
270
|
220
|
8-26
|
150
|
140
|
210
|
175
|
800
|
550
|
138
|
300
|
250
|
8-26
|
200
|
152
|
230
|
208
|
850
|
550
|
138
|
375
|
320
|
12-30
|
250
|
165
|
250
|
243
|
925
|
450
|
220
|
450
|
385
|
12-33
|
300
|
178
|
270
|
283
|
1035
|
450
|
220
|
515
|
450
|
16-33
|
350
|
190
|
290
|
310
|
1070
|
650
|
280
|
580
|
510
|
16-36
|
400
|
216
|
310
|
340
|
1190
|
650
|
280
|
660
|
585
|
16-39
|
450
|
222
|
330
|
380
|
|
685
|
610
|
20-39
|
||
500
|
229
|
350
|
410
|
755
|
670
|
20-
|
訂貨須知:
一、①氣動硬密封蝶閥產品名稱與型號②氣動硬密封蝶閥口徑③氣動硬密封蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的氣動硬密封蝶閥型號,請按氣動硬密封蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
