一、概述：

凱斯特牌ZBF22Q-6～250型電磁球閥是二位二通自保持自動閥門，其開(關)閥由內、外部回路共同控制，當開(關)閥信號接通時，線圈勵磁，產生旋轉力矩，帶動球閥閥芯轉動，閥芯轉到全開(關)位置時，閥內部機構自斷電，閥保持開(關)位置。
本閥采用球面密封，它比傳統線密封的電磁閥密封性能更好，使用壽命更長；其線圈因瞬時帶電，節省電能，延長使用壽命。
ZBF22Q-6～250型電磁球閥適用空氣、油、水等無強腐蝕性流體。工作時，對流體的流向不作要求，對流體的進、出口壓力不作要求，對介質的清潔度不作嚴格要求，可廣泛用于電力、石油、化工、冶金等部門，用以遠程控制管道中介質的流通與中斷。

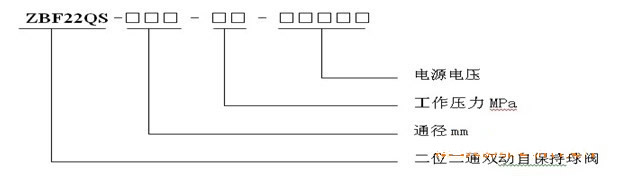

型號說明:

二、典型用途：

1、控制電站冷卻用水
2、電站密封用水
3、電站供油管道油路的開斷。

三、特點:

1.本閥采用球閥結構，增強密封性能，延長使用壽命。
2.線圈瞬時帶電，避免傳統電磁閥因長期帶電易燒線圈而無法工作。
3.對介質流向不作要求，電磁閥兩腔口互為進、出口。
4.因其直通結構，對介質清潔度不作要求。
5.對進、出口工作壓力不作要求，在0～2.5MPa壓力范圍內均能正常工作。
6.工作時，需要內、外部回路共同作用方能轉換閥的關、閉狀態，故即便外部開關信號誤動 作，只要內部回路正常，不會引起閥誤動。
7.本閥全部采用不銹材料，確保良好運行。

四、工作原理：

假定電磁球閥啟始為關閥狀態。此時閥內部開閥回路接通，當外接開閥信號(開關)接通，線圈通電，產生旋轉力矩M,M帶動球閥閥芯轉動，轉到閥處于全開位置時，閥內部開閥回路自動切斷，線圈斷電，閥保持全開，處于開閥狀態。此時，閥內部關閥回路自動接通，以備下次關閥。
當外接關閥信號(開關)接通時，線圈帶電，產生旋轉力矩M,M帶動球閥閥芯轉動，轉到閥處于全關時，內部關閥回路自動切斷，線圈失電，閥保持全關，處于關閉狀態，此時，閥內部開閥回路自動接通，以備下次開閥。

五、技術參數：

● 公稱壓力：1.6Mpa，其它壓力等級可定做，最高壓力可達6.4MPa
● 工作壓差：0～2.5MPa間任何壓力均可，亦適用于真空管道
● 工作介質：空氣、油、水
● 介質溫度：0～150℃
● 介質流向：正、反向均可
● 環境溫度：-20～40℃
● 相對濕度：≤95%

● 電 源：DC 220V、110V、48V AC 220V、110V

● 功率：

● 外形尺寸：
● 開關時間：6秒
● 安裝方向：垂直方向
● 連接方式：螺紋、法蘭連接。

螺紋連接：

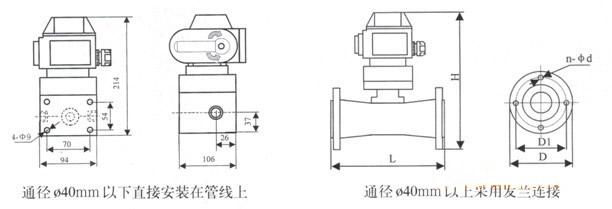

六、凱斯特牌ZBF22Q自保持電磁球閥外形尺寸、安裝：

法蘭標準：GB9119-2000

1..安裝時應安在水濺不到的地方。
2.接線時，請按下圖連接。
3.電壓允許在額定電壓的±15%的范圍內波動。
4.本品不需特別維護。
K1為開閥開關，K2為關閥開關，開關信號保持6秒以上位置開關接點供其它控制用1ZJ、2ZJ短時帶電
A、 B為閥內部自斷電開關，
B、 其打開、關閉自動互換。

訂貨須知：
一、①ZBF22Q自保持電磁球閥產品名稱與型號②ZBF22Q自保持電磁球閥口徑③ZBF22Q自保持電磁球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的ZBF22Q自保持電磁球閥型號，請按ZBF22Q自保持電磁球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
