一、產品[固定比比例式減壓閥]的詳細資料：
產品型號：YB43X
產品名稱：固定比比例式減壓閥 固定比比例式減壓閥,比例式減壓閥,減壓閥
產品特點：比例式減壓閥,外形美觀,質量可靠,比例準確,工作平穩,既減動壓也減靜壓。 該閥利用閥體內部活塞兩端不同載面積產生的壓力差,改變閥后的壓力,達到減壓目的。比例式減壓閥的減壓比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根據要求設計特殊比例的減壓閥。 該閥門利用閥體內部活塞兩端截要積不同產生的壓力差，改變閥后的壓力達到減壓的目的，比例準確，工作平穩，壽命長，適用溫度高，即可減動壓，又可減靜壓，水平、垂直安裝均可。
比例式減壓閥的工作原理：在進口壓力P1的作用下，浮動活塞被推開，介質通過。由于活塞兩端截面積不同而造成的壓力差改變了閥后的壓力，也就是在管路有壓力的情況下，活塞兩端的面積比構成了閥前與閥后的壓力比。無論閥前壓力如何變化，閥后靜壓及動壓按比例可減至相應的壓力值。
|
型號
|
YB13X-16T
|
Y43BX-16T
|
|
|
連接方式
|
內螺紋
|
法蘭
|
|
|
適用介質
|
水、氣
|
||
|
適用溫度
|
≤90℃
|
||
|
額定工作壓力
|
1.6MPa
|
||
|
壓力誤差
|
±2.5%
|
||
|
最小開啟壓力
|
2:1
|
0.2MPa
|
|
|
3:1
|
0.3MPa
|
||
三、主要零件材料：
|
零件名稱
|
材料
|
|
閥體
|
青銅或不銹鋼
|
|
活塞
|
|
|
進口壓蓋
|
|
|
出口壓蓋
|

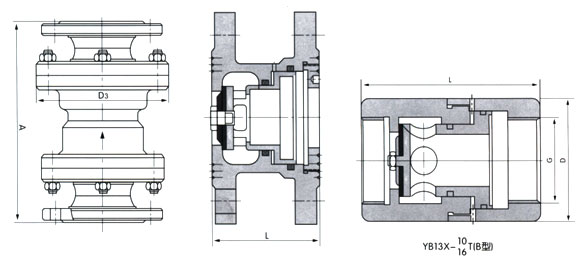

四、凱斯特牌YB43X固定比例式減壓閥外形尺寸：
|
公稱通徑
DN lmml |
A
|
D3
|
|
25
|
232
|
115／125
|
|
32
|
246
|
140／150
|
|
40
|
256
|
150／155
|
|
50
|
270
|
165／175
|
|
65
|
306
|
185／200
|
|
80
|
320
|
210／230
|
|
100
|
340
|
240／265
|
|
125
|
400
|
275／300
|
|
150
|
429
|
310／350
|
|
200
|
358
|
355／400
|
|
型號
|
公稱壓力PN(MPa)
|
公稱通徑
DN(mm) |
L
|
|
YB43X-10T
（B型) |
1.0
|
50
|
85
|
|
65
|
102
|
||
|
80
|
122
|
||
|
100
|
140
|
||
|
125
|
160
|
||
|
150
|
178
|
||
|
200
|
230
|
||
|
YB43x-16T
（B型) |
1.6
|
50
|
85
|
|
65
|
102
|
||
|
80
|
122
|
||
|
100
|
140
|
||
|
125
|
160
|
||
|
150
|
178
|
||
|
200
|
230
|
|
公稱通徑
|
尺 寸
|
||
|
DN Imm)
|
C
|
L
|
D
|
|
15
|
1/2″
|
80
|
50
|
|
20
|
3/4″
|
80
|
50
|
|
25
|
1″
|
90
|
54
|
|
32
|
11/4″
|
100
|
60
|
|
40
|
11/2″
|
110
|
68
|
|
50
|
2″
|
120
|
80
|
訂貨須知：
一、①YB43X固定比例式減壓閥產品名稱與型號②YB43X固定比例式減壓閥口徑③YB43X固定比例式減壓閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的YB43X固定比例式減壓閥型號，請按YB43X固定比例式減壓閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
