一、產品[DP25蒸汽減壓閥]的詳細資料:
產品名稱:蒸汽減壓閥
產品型號:DP25
產品簡介:斯派莎克DP25蒸汽減壓閥是參考國外先進產品而研制開發成功的先導式超大膜片減壓閥,本產品在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料。并大大加工了工作面積,因些閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片,來調節主閥的開度,確保下游壓力的穩定。25P蒸汽減壓閥的另一個突出的特點為:同一個閥體上可安裝和互換多個導閥,在穩壓的同時,實現溫度制造、上游壓力的控制、遠程的開關控制等。
連接形式:RF、FM、RJ
執行標準:JB79、GB9113、ANSI B16.5
壓力范圍:1.0~4.0MPa
閥門材質:WCB、WC6、CF8等(可根據不同要求選材)
閥門通徑:DN15~DN200mm

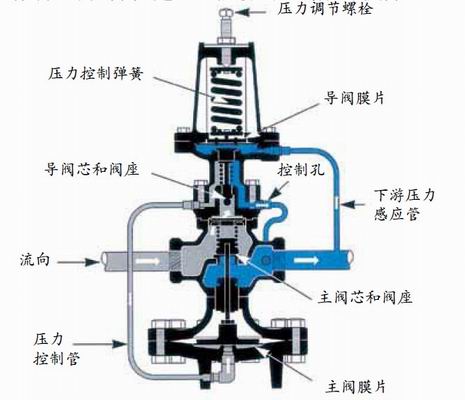

二、斯派莎克DP25減壓閥的工作原理:啟動前正常的位置是主閥關閉,而導閥則由彈簧作用力打開。蒸汽經由導閥進入主閥隔膜室,一部份蒸汽則由控制孔流出。主隔膜室中的控制壓力增大,打開主閥。隨著蒸汽流過主閥,下游壓力上升,并由壓力感應管反饋作用在導閥隔膜的下部(為了確保下游壓力的穩定,應安裝下游壓力感應管),該作用平衡了隔膜上部的彈簧作用力,使導閥逐漸節流關閉。從而維持主閥隔膜室內的壓力,控制主閥的開度,輸送適量的蒸汽,維持下浮穩定的壓力。當下浮壓力上升時,反饋壓力增大,導閥關閉,控制壓力由控制孔釋放,使主閥緊密關閉。下游的任何負載變化或壓力的波動,都會反饋在導閥隔膜的下方,從而調節主閥的開度,確保下游壓力的穩定。
三、25P蒸汽減壓閥的流量系數(Cv)
DN |
15 |
20 |
25 |
32 |
40 |
50 |
Cv |
2.9 |
5.3 |
8.6 |
11.6 |
16.5 |
29.1 |
四、25P蒸汽減壓閥–主要技術參數和性能指標
公稱壓力 |
殼體試驗壓力 |
密封試驗壓力 |
最高進口壓力 |
出口壓力范圍 |
壓力特性偏差 |
流量特性偏差 |
滲透量 |
2.5 |
3.75 |
2.5 |
2.5 |
0.02-1.6 |
GB12244-1989 |
GB12244-1989 |
GB12245-1989 |
殼體試驗不包括膜片、閥蓋。
五、25P蒸汽減壓閥主要零件材料
閥體、閥蓋 |
閥座 |
閥瓣 |
閥桿 |
膜片 |
調節彈簧 |
WCB |
2Cr13 |
2Cr13 |
2Cr13 |
1Cr18Ni9Ti |
60Si2Mn |

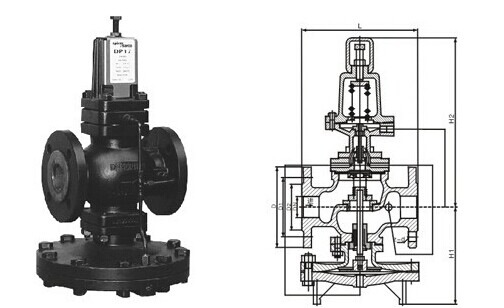

六、25P蒸汽減壓閥連接尺寸
DN |
L |
H1 |
H |
D |
15 |
147 |
221 |
133 |
185 |
20 |
154 |
224 |
136 |
185 |
25 |
160 |
235 |
145 |
207 |
32 |
180 |
236 |
156 |
207 |
40 |
200 |
238 |
176 |
255 |
50 |
230 |
246 |
183 |
255 |
65 |
250 |
295 |
200 |
320 |
80 |
310 |
323 |
230 |
350 |
100 |
350 |
340 |
263 |
380 |
125 |
400 |
359 |
306 |
455 |
150 |
450 |
375 |
330 |
500 |
訂貨須知:
一、若訂貨前還未選定型號,請向我們提供您的使用參數:【25P蒸汽減壓閥】1.公稱通徑 2.產品型號 3.流體性質(包括公稱壓力、溫度、介質) 4.閥體、密封材料 5.連接方式 6.傳動方式。
二、若已經由設計單位選定我公司的產品型號,請按型號直接向我司銷售部訂購;
三、當使用的場合非常重要或管路比較復雜時,請您盡量提供設計圖紙和詳細參數,由我公司專家為您審核把關。
