Y11X直接作用薄膜式減壓閥

- 產品型號:
- Y11X
- 產品口徑:
- 15-50mm
- 產品壓力:
- 1.0-1.6Mpa
- 產品材質:
- 鑄鐵鑄鋼不銹鋼黃銅
聯系我們

產品說明

一、產品[(200P)直接作用薄膜式減壓閥]的詳細資料：

產品型號：Y11X型

產品名稱：(200P)直接作用薄膜式減壓閥

產品特點：本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本產品主要用于蒸汽管路，起減壓穩壓作用。

二、主要技術參數和性能指標：

公稱壓力(Mpa)	1.0	1.6
殼體試驗壓力(Mpa)*	1.5	2.4
密封試驗壓力(Mpa)	1.0	1.6
最高進口壓力(Mpa)	1.0	1.6
出口壓力范圍(Mpa)	0.09-0.8	0.1-1.2
壓力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)△P2G	GB12246-1989
滲漏量	0
工作溫度	0℃-80℃

*.殼體試驗不包括膜片、頂蓋。

三、主要零件材料：

零件名稱	零件材料
閥體閥蓋	銅合金
閥座	H62
閥瓣	H62
閥桿	H62
O型圈	丁腈橡膠
密封圈	丁腈橡膠
膜片	夾織物丁腈橡膠
調節彈簧	60Si2Mn
過濾器	不銹鋼

四、流量系數(Cv)：

DN	15(1/2")	20(3/4")	25(1")	32(1-1/4")	40(1-1/2")	50(2")
Cv	0.5	0.6	1.2	1.8	3.0	5.0

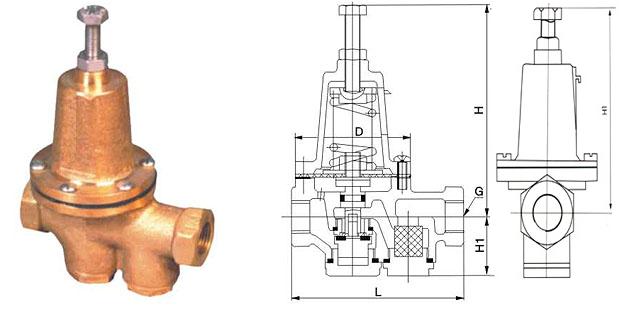

五、凱斯特牌Y11X型直接作用薄膜式減壓閥連接尺寸：

DN	G	L	H1	H	D
15(1/2")	G1/2"	112	40	150	75
20(3/4")	G3-4"	140	55	190	90
25(1")	G1"	140	55	195	90
32(1-1/4")	G1-1/4"	165	55	212	98
40(1-1/2")	G1-1/4"	190	55	215	98
50(2")	G2"	200	65	265	120

訂貨須知：
一、①Y11X型直接作用薄膜式減壓閥產品名稱與型號②Y11X型直接作用薄膜式減壓閥口徑③Y11X型直接作用薄膜式減壓閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的Y11X型直接作用薄膜式減壓閥型號，請按Y11X型直接作用薄膜式減壓閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
