減壓閥系列
YZ11X直接作用薄膜式支管減壓閥
    • 產品型號:
    • YZ11X
    • 產品口徑:
    • 15-50mm
    • 產品壓力:
    • 1.0-1.6Mpa
    • 產品材質:
    • 鑄鐵 鑄鋼 不銹鋼 黃銅
產品說明
  • 一、產品[直接作用薄膜式支管減壓閥]的詳細資料:
    產品型號:YZ11X
    產品名稱:直接作用薄膜式支管減壓閥
    產品特點:本系列減壓閥是直接作用式薄膜彈簧減壓閥,是在吸取了國外同類產品優點的基礎上設計制造的。主要由膜片、磴形閥瓣、調節彈簧等零件組成。利用膜片傳感下游壓力變化驅動閥瓣,改變和控制閥門開度實現減壓穩壓功能。由調定調節彈簧壓力設定出口壓力值。本產品適當加大了膜片面積,提高了靈敏度。減壓穩壓平穩、靈敏。適用于高層建筑公寓樓和住宅區的支線管路以及公寓、住宅的入戶支管使用。 YZ11X型不銹鋼彈簧絲扣支管減壓閥 出口壓力作用在隔膜底面和閥瓣底面,當它超過彈簧設定值時,壓縮彈簧,使閥瓣關閉。只要下游無水流動,出口壓力將基本保持在設定值(其變化量僅為入口壓力變化量的8%);當下游用水時,出口壓力下降,彈簧推開隔膜,打開減壓閥。水流連續流通一陣后,減壓閥的開啟產生自阻尼效應,使啟閉動作趨于平穩。1、采用直接作用隔膜式結構,內部結構非常簡單,無卡阻,性能可靠,經久耐用。
    2、耐臟防水垢,不需過濾器,不需旁通管,配管極其簡單,能節省大量空間和配管成本。
    3、出口壓力精密可調,在一般場合下,可以認為出口壓力不受進口壓力的影響(出口壓力的變化量是△P1的8%)。
    4、極佳的水力特性,壓力損失小,減壓比可達成10:1以上。
    5、可滿足多種減壓要求,特別適用于支管減壓系統

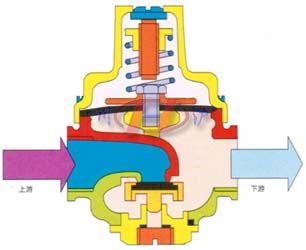

    YZ11X減壓閥工作原理:

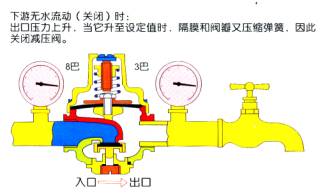

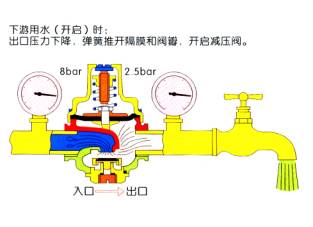

      出口壓力作用在隔膜底面和閥瓣底面,當它超過彈簧設定值時,壓縮彈簧,使閥瓣關閉。只要下游無水流動,出口壓力將基本保持在設定值(其變化量僅為入口壓力變化量的8%);當下游用水時,出口壓力下降,彈簧推開隔膜,打開減壓閥。水流連續流通一陣后,減壓閥的開啟產生自阻尼效應,使啟閉動作趨于平穩。
    產品使用注意事項:
    霜凍損壞,在寒冷地區應注意保溫。
    水流方向裝錯,減壓閥變成止回閥,出口壓力為0。
    彈簧擰得太緊,無法關閉,減壓閥將直通P2=P1。
    旁通管漏水,使P2偏離設定值,鑒于本減壓閥優越的可靠性和耐久性,建議不安裝亮度通管為宜。

    二、主要技術參數和性能指標:
    公稱壓力(Mpa)
    1.0
    1.6
    殼體試驗壓力(Mpa)*
    1.5
    2.4
    密封試驗壓力(Mpa)
    1.0
    1.6
    最高進口壓力(Mpa)
    1.0
    1.6
    出口壓力范圍(Mpa)
    0.05-0.55
    0.05-0.8
    壓力特性偏差(Mpa)△P2P
    GB12244-1989
    流量特性偏差(Mpa)△P2G
    GB12244-1989
    滲漏量
    0
    工作溫度
    0℃-80℃
    *.殼體試驗不包括膜片、頂蓋。
    三、主要零件材料:
    零件名稱
    零件材料
    閥體
    銅合金
    閥蓋
    銅合金
    閥瓣
    銅合金
    O型圈
    丁腈橡膠
    密封圈
    丁腈橡膠
    膜片
    夾織物丁腈橡膠
    調節彈簧
    60Si2Mn
    調節螺栓
    2Cr13
    四、流量系數(Cv)
    DN
    15(1/2")
    20(3/4")
    25(1")
    32(1-1/4")
    40(1-1/2")
    50(2")
    Cv
    1
    2
    3
    5
    8
    14

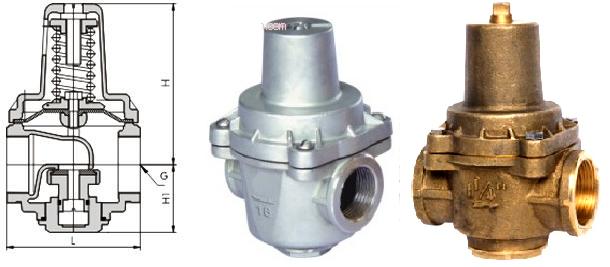

    五、凱斯特牌YZ11X直接作用薄膜式水用減壓閥連接尺寸:
    DN
    G
    L
    H
    H
    重量
    P2*≤0.55MPa
    P2*≤0.8MPa
    KG
    15(1/2")
    G1/2"
    65
    75
    90
    35
    1.2
    20(3/4")
    G3-4"
    75
    85
    100
    35
    1.2
    25(1")
    G1"
    90
    3
    115
    46
    1.4
    32(1-1/4")
    G1-1/4"
    105
    130
    150
    55
    1.5
    40(1-1/2")
    G1-1/2"
    120
    155
    175
    65
    2
    50(2")
    G2"
    140
    175
    195
    75
    2.65
    *:P2表示出口壓力
    訂貨須知:
    一、①YZ11X直接作用薄膜式水用減壓閥產品名稱與型號②YZ11X直接作用薄膜式水用減壓閥口徑③YZ11X直接作用薄膜式水用減壓閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的YZ11X直接作用薄膜式水用減壓閥型號,請按YZ11X直接作用薄膜式水用減壓閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
