一、 Y、ZPG型氣動角座閥詳細資料:
產品名稱:氣動角座閥
產品型號:Y、ZPG型
結構特點:流量大、流阻小、無水錘:Y、ZPG型氣動角座閥是自動控制系統中常見的管路開關,Y型設計,擴大了閥腔流通截面,使閥腔內流體更加平順,提高30%的流量。
超長使用壽命:閥桿采用316L不銹鋼,密封采用契型PTFE,閥桿自動校正、自動潤滑,免維護。
二、產品用途 :
凱斯特牌ZPG角座閥是本公司最新引進國外先進生產技術,結合現代工業應用研發而成的新一代氣動角座閥。它廣泛應用于食品和化學過程,滅菌機、高壓消毒器、干洗機、干衣機、啤酒生產線等。與傳統角座閥相比,它具有以下新特點:
1、可視位置指示:可接限位開關或緊急手動裝置。
2、容易安裝:氣控頭可以作360‘旋轉,甚至限位開關也可以360‘旋轉??煞奖愕匕惭b一到二個限位開關。
3、先進的氣動控制器:加厚工程塑料外殼,安全可靠。低磨損的活塞結構,容量大而低耗氣量。內部元件自潤滑,免維護。
4、具有多種控制方式:常開、常閉、雙動。
5、要求更小的氣動執行器:流體從閥桿上方流入時,制頭。
6、容易連接:MAMUR標準連接,嵌入式金屬接頭??蛇x更小的控制頭。
7、長壽命導桿:閥桿契形特氟隆(PTEE)密封,避免臟物導入。自潤滑,免維護。閥桿經特別處理以確保最佳固定,并能自動校正位置。
8、無水錘作用:流體從閥桿下方流入時,水錘(水沖擊力)被吸收。
9、先進的閥體機構:流量比普通角座大30%,體積更小,流體流態更優。不銹鋼316閥體,特氟隆密封,耐高溫,耐腐蝕。壽命高達七百萬次凱斯特牌L2000系列單作用角座閥具有結構簡單、造型美觀、裝拆快捷,開關迅速,操作靈活,流體阻力小,使用安全可靠等優點。
全部鋼件采用耐酸不銹鋼材料,密封件采用食品硅橡膠或聚四氟乙烯材料,符合食品衛生規范。廣泛適用于食品、釀酒、飲料、乳制品、精細化工制藥及生物工程等眾多行業。
應用于灌裝設備、啤酒飲料、紡織印染、醫療器械、生物制藥、消毒滅菌、食品工業、橡塑機械、暖通空調等。
三、ZPG角座閥零部件參數:
壓力范圍 : 0-16bar |
控制功能:常開 |
四、主要技朮參數
接口 C. (英寸) |
內孔( mm ) |
Kv 值( m3/h ) |
最大工作壓力( bar ) |
要求最小控制壓力( bar ) |
執行器尺寸(ф mm ) |
流向 |
控制功能 |
||
螺紋 |
焊接 |
螺紋 |
焊接 |
||||||
G3/8 |
13.0 |
3.7 |
15.0 |
- - |
4.0 |
40 |
- - |
閥座下方 |
|

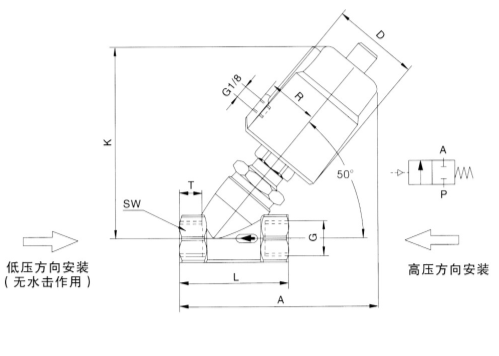

五、ZPG角座閥主要外形尺寸
接口C.фD |
內孔 |
執行機構尺寸 |
A |
B |
C |
E |
F |
H |
A/F |
G1/2 |
13 |
50 |
85 |
173 |
12 |
64 |
44 |
137 |
27 |
訂貨須知:
一、①角座閥產品名稱與型號②角座閥口徑③角座閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特的角座閥型號,請按角座閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
