一、產品[Q611F氣動三片式絲口球閥]說明：
產品概述：Q611F 內螺紋連接三片式球閥及對焊連接球閥分為整體式、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。可設置90°開關定位機構，根據需要加鎖以防止誤操作。內螺紋連接不堪閥及對焊連接球閥適用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。
執行器為原裝意大利進口著名品牌，品質穩定卓越。使用壽命100萬次以上。門為脫脂精密鑄造，進口數控車床加工制造，為日本HITACHI公司在中國的OEM貼牌產品，經該公司嚴格測試，使用壽命10萬次以上，多項國家專利設計，質量可替代歐美日進口產品。產品定位為高檔，廣泛應用于對閥門質量要求很高的大型外資企業如化工氣體、氨綸廠、化纖廠、天然氣、機械設備、制藥、食品、石化等。在世界500強公司經常用來替代進口閥門。
產品特性： ☆球和閥體間防靜電裝置； ☆通過API607防火設計認證； ☆閥桿防脫出設計； ☆閥體壓力平衡孔設計； ☆I(lǐng)SO5211高平臺設計； ☆雙碟形彈片增強閥桿密封； ☆控制類型：O型緊急切斷型，V型比例調節型； ☆結構形式：全流量直通式 ； ☆連接形式：BSPT、NPT、BSP、G螺紋等形式； ☆公稱直徑：DN15～DN80 ； ☆閥體材質：CF8M,CF8,WCB； ☆密封材料：PTFE,R-PTFE,EK,PEEK； ☆工作壓力：1000PSI，2000PSI ☆工作溫度：-20℃～+220℃。
二、技術規范與主要零部件材料:
|
公稱通徑 DN(mm) |
6-100 |
|||||
|
公稱壓力 PN(MPa) |
1.6 |
|||||
|
公稱壓力 PS(MPa) |
強度試驗 |
2.4 |
||||
|
密封試驗 |
1.8 |
|||||
|
材料 \ 材料代號 |
C |
P |
R |
|||
|
主要零件 |
閥體 |
WCB |
CF8 304 |
CF8M 316 |
||
|
球體 |
WCB |
CF8 304 |
CF8M 316i |
|||
|
閥桿 |
2Cr13 |
0Cr18Ni9Ti |
0Cr17NiMo2 |
|||
|
密封圈 |
增強聚四氟乙烯 對位聚苯 |
|||||
|
填料 |
聚四氟乙烯 柔性石墨 |
|||||
|
適用工況 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
||
|
適用溫度 |
-28 ℃ -300 ℃ |
|||||
|
氣動裝置 |
型號 |
OBD 系列 |
||||
|
氣源壓力 |
0.4-0.7MPa |
|||||
|
執行標準 |
設計制造 |
結構長度 |
法蘭尺寸 |
壓力溫度 |
試驗檢驗 |
|
|
GBT/12238 |
Gb12221 |
/ |
GB/T13927 |
GB13927 |
||

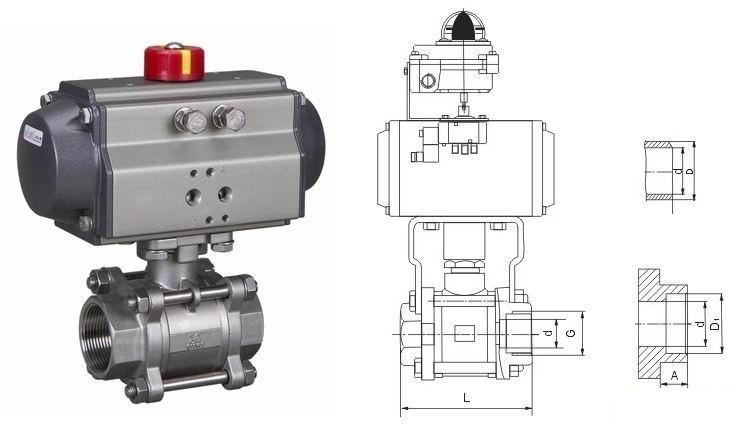

三、氣動三片式絲口球閥主要尺寸：
|
SIZE |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
4″ |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
55 |
55 |
65 |
75 |
88 |
102 |
110 |
125 |
162 |
189 |
260 |
|
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
180 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
重量WT（g） |
225 |
225 |
390 |
502 |
850 |
1502 |
2020 |
3625 |
4700 |
7700 |
14850 |
訂貨須知：
一、①氣動絲口球閥產品名稱與型號②氣動絲口球閥口徑③氣動絲口球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的氣動絲口球閥型號，請按氣動絲口球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們凱斯特的專家為您審核把關。
感謝您訪問我們的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
