產品特點:

１、氣動V型調節球閥以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。通過配套電氣閥門定位器輸入4-20mA電流信號，改變閥芯的旋轉角度（0-90°任意角度），實現調節控制流量等參數?？刂凭_、體積小、重量輕、流阻小、流量系數大，結構簡單、密封性能好。是真正的高效率進行控制工藝狀況的一種閥門。
２、具有出色的調節特性：Ｖ型閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此Ｖ型閥可以在廣幅的變化范圍內提供精確的控制。
３、最大流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的最大值特別高，流通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。
４、Ｖ型閥采用雙軸承結構，機械穩定性高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。
５、最大可靠（安全）性：閥體為一個整體結構，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
６、金屬閥座的優越密封性：Ｖ型閥采用彈性可動金屬閥座，具有自助補償功能，并具有優越密封性能及超長的使用壽命。在流向上，泄漏量≤10--5×額定流量系數。
７、超強的剪切能力：Ｖ型閥采用金屬硬密封結構時，Ｖ型閥芯及金屬閥座在回轉過程中，Ｖ型缺口與閥座產生一個強大的剪切力，能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
8、氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小。執行機構采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損

氣動執行器

GT、DA、AW型角行程氣動執行機構是V型球閥的驅動裝置，由活塞式雙作用和單作用（彈簧復位式）兩種，由緊湊的雙（單）活塞齒輪、齒條式結構，嚙合精確、傳動平穩、輸出扭矩大，動作靈活穩定、重量輕、使用壽命長。（單作用式的彈簧經預壓縮后安裝、易安裝、拆卸、且安全性好

附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構

二、主要零件材料及適用溫度、介質

公稱通徑mm		DN15-DN300
材料代號		C	P	R
主要 零件	閥體	WCB	ZG1Cr 18Ni9Ti	ZG1Cr18Ni 12Mo2Ti
	球體	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯 對位聚苯
	填料	聚四氟乙烯 柔性石墨
適用 工況	適用介質	蒸汽、水 、油品		醋酸類
	適用溫度	-28℃ - 300℃
執行器	型號	DA/SR系列、GTD/GTE系列、QGSY系列等
	氣源壓力	0.4-0.7MPa

三、執行標準

設計制造標準	法蘭尺寸標準	結構長度標準	檢驗試驗標準
GB/T12237-89	JB/T79-94 HG20592	GB12221-89	GB/T13927-89 JB/T9092-99
API6D	ANSI B16.5	ANSI B16.10	JB/T9092-99
JPI7S-48	JIS B2212~2214	JIS B2002	API598

四、產品技術參數和性能指標

公稱通徑D（mm）

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數Cv

32

47

78

110

170

280

410

750

1120

1850

2950

3800

公稱壓力PN（MPa）

1.6、2.5、4.0、6.4

流量特性

近似等百分比（參見典型曲線圖）、直線特性、快開性

閥板轉角（度）

0°～90°（可調）

允許泄漏量等級

軟密封：零泄露 硬密封：≤10--5額定流量系數

作用形式

雙作用/單作用（彈簧復位式）

控制型式

切斷型/調節型

執行器

型 號

DA系列、GT系列、AW系列、ZSQ系列等

氣源壓力

凈化壓縮空氣（氮?dú)猓?.3-0.7MPa

調節型

輸入信號

電流信號：0～10mA、4～10mA 氣源信號20～100kPa

基本誤差

帶定位器≤±1.5%

回 差

帶定位器≤1.5%

死 區

帶定位器≤0.6%

可調節比

250:1

300:1

切斷型

回訊電壓

AC220V、AC110V、DC24V、

切斷時間

0.5 S

1.0 S

2.5～4.0 S

7.0 S

五、允許壓差(MPa)

公稱通徑	25	32	40	50	65	80	100	125	150	200	250	300
供氣0.5MPa	5.9	5.4	4.8	4.5	4.3	3.6	2.8	2.0	1.4	1.3	1.1	0.8

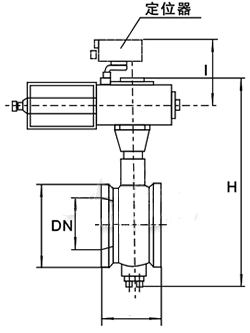

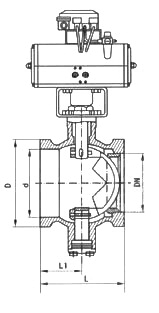

六、主要外形連接尺寸

公稱通徑	尺 寸
	對夾式			法蘭式
	D	L	L1	D	D1	D2	L	Z-D
25	64	50	25	115	85	65	102	4-14
40	82	60	25	135	110	85	114	4-18
50	100	75	32	145	125	100	124	4-18
65	120	85	38	160	145	120	145	4-18
80	131	100	45	180	160	135	165	8-18
100	158	115	50	195	180	155	194	8-18
125	180	135	55	215	210	185	213	8-18
150	216	160	65	245	240	210	229	8-23
200	268	200	80	280	295	265	243	12-23

訂貨須知:
①對夾式氣動V型調節球閥產品名稱與型號②對夾式氣動V型調節球閥公稱壓力③對夾式氣動V型調節球閥公稱通徑④對夾式氣動V型調節球閥連接法蘭標準⑤對夾式氣動V型調節球閥閥體材質⑥對夾式氣動V型調節球閥額定流量系數⑦對夾式氣動V型調節球閥工作介質⑧對夾式氣動V型調節球閥介質溫度⑨對夾式氣動V型調節球閥是否帶附件以便為您正確選型。
