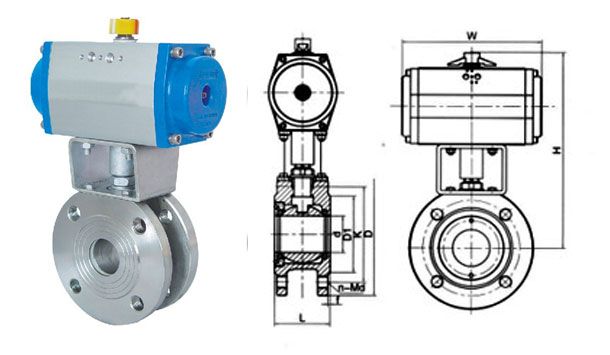

Q671F氣動對夾球閥
    • 產品型號:
    • Q671F
    • 產品口徑:
    • 10-300mm
    • 產品壓力:
    • 1.0-2.5Mpa
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明
  • 一、Q671F氣動對夾球閥]的詳細資料

    氣動對夾球閥型號:Q671F
    氣動對夾球閥名稱:氣動對夾球閥
    氣動對夾球閥特點: 氣動對夾球閥 氣動超短型球閥,氣動球閥,超短型球閥
          Q671氣動對夾球閥是氣動球閥中的一種,是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥,球芯通道形狀有矩形、V形及O形。該產品具有結構緊湊、體積小、重量輕、安裝方便等特點,可廣泛應用在石油、化工、冶金、電站、輕工等領域,對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。Q671氣動球閥由氣動雙活塞齒輪齒條執行器和超短法蘭距球閥組合而成,閥體部分同“1”電動球閥閥體一樣。 氣動活塞執行機構分有彈簧式和無彈簧式兩種。故障下要求閥全開或關閉時配有彈簧式(靠彈簧的恢復張力復位),故障下要求保位時,配無彈簧式。它主要由缸體、彈簧、活塞、活塞桿、前后缸蓋、齒條、輸出軸等零部件組成。對兩位開關閥,需配電磁閥以及行程開關等;對比例式調節閥,需配定位器。

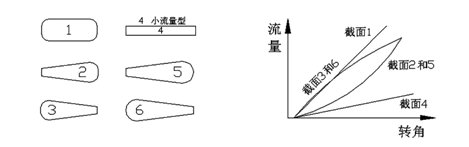

    流道的幾種典型截面形狀及流量特性示意圖
    閥體采用整體式結構。通過精密的加工和裝配,球芯由一端裝入后,旋緊壓環,使兩軟密封閥座與球芯保持良好的接觸和密封。同時,壓環內墊也實現良好的密封,使閥門工作的泄漏為零。由于采用整體式結構的閥體,所以該閥實現了超短法蘭距,整機重量大大降低,僅為同類普通球閥的50%左右。
    特點及用途
    該薄型球閥是吸收意大利技術并經國產化設計而發展出來的新型超短法蘭距球閥。
    它采用直連方式執行機構連接,具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。
    二、性能規范
    公稱通徑DN(mm)
    15-150
    公稱壓力PN(MPa)
    1.6
    2.5
    公稱壓力
    PS(MPa)
    強度試驗
    2.4
    3.75
    密封試驗
    1.76
    2.75
    材料材料代號
    C
    P
    R
    主 要
    零 件
    閥 體
    WCB
    ZG1Cr 18Ni 9Ti
    ZG0Cr 18Ni 12Mo2Ti
    球 體
    WCB
    ZG1Cr 18Ni 9Ti
    ZG0Cr 18Ni 12Mo2Ti
    閥 桿
    2Cr13
    1Cr 18Ni 9Ti
    0Cr 18Ni 12Mo2Ti
    密封圈
    增強聚四氟乙烯 對位聚苯
    填 料
    聚四氟乙烯 柔性石墨
    適 用
    工 況
    適用介質
    水、蒸汽、油品
    硝酸類
    醋酸類
    適用溫度
    -28℃ - 250℃
    執行器
    型 號
    DA/SR系列、GTD/GTE系列、QGSY系列等
    氣源壓力
    0.4-0.7MPa
    執行標準
    設計制造
    結構長度
    法蘭尺寸
    壓力溫度
    試驗檢驗
    GB12237
    GB12221
    GB9113
    GB9131
    GB13927
    、氣動超短型球閥主要外形和連接尺寸
    Q671F-16
    通徑DN
    d
    L
    D
    K
    D1
    n-Md
    f
    H
    W
    mm
    in
    10
    3/8″
    10
    32
    85
    60
    38
    4-M12
    2
    165
    104
    15
    1/2″
    14
    35
    90
    65
    46
    4-M12
    2
    180
    140
    20
    3/4″
    19
    38
    100
    75
    56
    4-M12
    2
    185
    140
    25
    1″
    24
    42
    110
    85
    65
    4-M12
    2
    190
    140
    32
    1 1/4″
    29
    50
    130
    100
    76
    4-M16
    3
    205
    164
    40
    1 1/2″
    38
    60
    145
    110
    84
    4-M16
    3
    220
    164
    50
    2″
    48
    70
    160
    125
    99
    4-M16
    3
    255
    190
    65
    2 1/2″
    64
    95
    180
    145
    118
    4-M16
    3
    280
    210
    80
    3″
    76
    118
    195
    160
    132
    8-M16
    3
    330
    247
    100
    4″
    95
    140
    215
    180
    156
    8-M16
    3
    370
    276
    125
    5″
    118
    195
    245
    210
    184
    8-M16
    3
    460
    348
    150
    6″
    150
    260
    280
    240
    211
    8-M20
    3
    540
    378
    200
    8″
    200
    350
    335
    295
    266
    12-M20
    3
    670
    432
    、氣動超短型球閥主要外形和連接尺寸:
    Q671F-16P
    通徑DN
    d
    L
    D
    K
    D1
    n-Md
    f
    H
    W
    mm
    in
    10
    3/8″
    10
    32
    85
    60
    38
    4-M12
    2
    165
    104
    15
    1/2″
    14
    35
    90
    65
    46
    4-M12
    2
    180
    140
    20
    3/4″
    19
    38
    100
    75
    56
    4-M12
    2
    185
    140
    25
    1″
    24
    42
    110
    85
    65
    4-M12
    2
    190
    140
    32
    1 1/4″
    29
    50
    130
    100
    76
    4-M16
    3
    205
    164
    40
    1 1/2″
    38
    60
    145
    110
    84
    4-M16
    3
    220
    164
    50
    2″
    48
    70
    160
    125
    99
    4-M16
    3
    255
    190
    65
    2 1/2″
    64
    95
    180
    145
    118
    8-M16
    3
    280
    210
    80
    3″
    76
    118
    195
    160
    132
    8-M16
    3
    330
    247
    100
    4″
    95
    140
    215
    180
    156
    8-M20
    3
    370
    276
    125
    5″
    118
    195
    245
    210
    184
    8-M24
    3
    460
    348
    150
    6″
    150
    260
    280
    240
    211
    8-M24
    3
    540
    378
    200
    8″
    200
    350
    335
    295
    274
    8-M24
    3
    670
    432
    結構長度:Q/OLF002-88
    法蘭標準:JB亦可按GB9113、ANSI B16.5 JIS B2212
