一、產品[Q61N三鍛式承插焊接球閥]的詳細資料:
產品型號:Q61N-160C
產品名稱:三鍛式承插焊接球閥
產品特點:應用規范公稱壓力:1.6-6.4MPa 適用溫度范圍:-20~232℃~350℃ 適用介質:水、油、氣及某些腐蝕液體(W.O.G) 對焊標準(BW):GB12224·ANSIB16·25 三片式承插焊球閥,三片式球閥,承插焊球閥。
二、Q61N三鍛式承插焊接球閥主要零件材料:
序號 |
零件名稱 |
材質 |
|
不銹鋼 |
碳鋼 |
||
1 |
閥體 |
不銹鋼CF8M |
碳鋼WCB |
2 |
密封圈 |
聚四氟乙稀PTFE |
聚四氟乙烯PTFE |
3 |
閥蓋 |
不銹鋼CF8M |
碳鋼WCB |
4 |
球體 |
不銹鋼SS316 |
不銹鋼SS304 |
5 |
閥桿 |
不銹鋼SS316 |
不銹鋼SS316 |
6 |
螺母 |
不銹鋼SS304 |
FCD45 |
7 |
墊圈 |
不銹鋼SS304 |
FCD45 |
8 |
手柄套 |
塑料 |
塑料 |
9 |
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
10 |
閥桿螺母 |
不銹鋼SS304 |
B7 |
11 |
墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
12 |
填料壓蓋螺母 |
不銹鋼SS304 |
FCD45 |
13 |
填料 |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
14 |
止推墊圈 |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
15 |
填料 |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
16 |
螺栓 |
不銹鋼SS304 |
B8 |

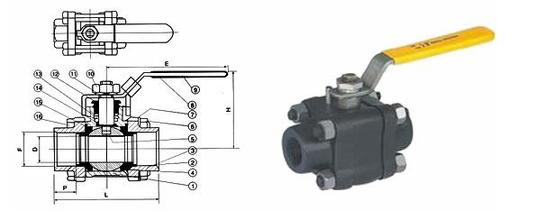

三、Q61N三鍛式承插焊接球閥主要尺寸:
SIZE |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
4″ |
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
L |
68 |
68 |
72 |
85 |
90 |
112 |
120 |
145 |
185 |
215 |
270 |
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
248 |
173 |
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
F |
14.1 |
17.6 |
21.8 |
27.5 |
34.7 |
43.0 |
49.0 |
61.5 |
77.0 |
90.0 |
115.2 |
P |
10 |
10 |
10 |
13 |
13 |
16 |
16 |
18 |
18 |
20 |
20 |
重量WT(g) |
400 |
405 |
640 |
890 |
1160 |
2940 |
2940 |
4865 |
7000 |
107000 |
19350 |
訂貨須知:
