一、產品[Q41TC增韌結構陶瓷球閥]的詳細資料:
產品型號:Q41TC-16C Q341TC Q641TC Q941TC
產品名稱:增韌結構陶瓷球閥
產品特點:
1、 O型球體與閥座采用高性能結構增韌陶瓷制造。球閥具有高耐磨、耐沖刷、耐腐蝕。
2、 陶瓷加工采用日本磨削設備制造,球體成型圓度尺寸精度極高,光潔度達w2級,利用陶瓷本身自由潤滑性,可取得很好的密封效果。
3、 陶瓷球閥具有金屬球閥不可比擬的絕對優勢,使用壽命是鈦金屬、蒙乃爾金屬閥門2—4倍。
二、適用工況
適用于高磨損或腐蝕性工況條件下,鋼廠、高爐煤氣除塵系統,電廠脫硫系統。
三、技術參數
1、 形式: 半球、全球
2、 公稱壓力: 0.6MPa----10MPa
3、 公稱通經: DN20—DN300
4、 適用溫度: -40°C +425°C
5、 連接形式: 法蘭
6、 驅動方式: 電動、手動、氣動
特點:1、所有介質接觸的部分均為結構陶瓷材料,其化學穩定性及硬度(洛氏硬度HRC90),僅次于金剛石。因此,本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能、且隔熱性好、熱膨脹小。
2、球體采用先進研磨設備及工藝制造,球圓度精度高,表面質量好,與閥座對研后,利用Zr02陶瓷的自滑潤性,可取得很好的密封性能。
3、陶瓷良好的耐磨性,讓本閥經久耐用,可靠性及高,使用壽命長,是鈦合金閥和蒙乃爾閥的2-4倍。
4、用于高硬度的顆粒介質,或有軟顆粒但又有腐蝕的介質中,本閥門具有無可比擬的絕對優勢,也是目前唯一合適此類介質的閥門。
※太陽能多晶硅專用閥(用于:氣體輸送硅粉) 在硅粉的輸送中,球容易被硅粉包裹,頻繁開啟容易破壞金屬密封,導致泄露等問題的出現,硅粉由于硬度高的原因,一般的球閥使用壽命非常短。 針對這種情況,專門研究開發出適用的硅粉輸送專用陶瓷閥,利用結構陶瓷的強耐腐蝕性,以及鋯合金的高耐腐材料,使新閥門的壽命高于原閥門6倍之多,給太陽能多晶硅硅粉輸送的設備管理帶來了一個振奮人心的好消息!
性能特點: ★、所有與介質接觸的部分均為結構陶瓷材料,其化學穩定性及硬度極高(洛氏硬度HRC90),僅次于金剛石。因此, 本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能,且隔熱性好、熱膨脹小。 ★、球體采用先進研磨設備及工藝制造,球圓度精度高,表面質量好,與閥座對研后,利用Zr02陶瓷的自滑潤性,可取得很好的密封性能。 ★、徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。 ★、陶瓷良好的耐磨性,讓本閥經久耐用,可靠性極高.使用壽命長,是鈦合金閥和蒙乃爾閥的2-4倍。 ★、用于高硬度的顆粒介質,或有軟顆粒但又有腐蝕的介質中,本閥門具有無可比擬的絕對優勢,也是目前唯一合適此類介質的閥門。
四、全襯硬密封陶瓷閥門特點:
一、閥門殼體厚度超過國家標準GB、JB和美標ANSI的標準數據要求,主體材質化學元素和力學性能達到國家規定標準要求。殼體三段結構設計,體型堅固,外型美觀。
二、閥桿材質化學元素達到國家規定標準要求,精工細磨,表面經抗蝕氮化或調質處理,保證閥桿具有良好的力學性能及抗腐蝕能力。
三、內置緩沖補償彈性墊圈,確保穩定良好的密封性。并且在含有雜質介中,不容易卡死造成球的破裂。
四、全襯硬密封面接觸陶瓷球閥所有與介質接觸均為結構陶瓷材料, 其化學穩定性加上極高的的硬度(硬度HRA88以上,僅次于金鋼石)的特性。因此,陶瓷具有高抗壓強度,高耐磨損性,優良的抗氧化和耐腐蝕性能,耐高溫,隔熱性能良好。
五、 以精準的研磨技術

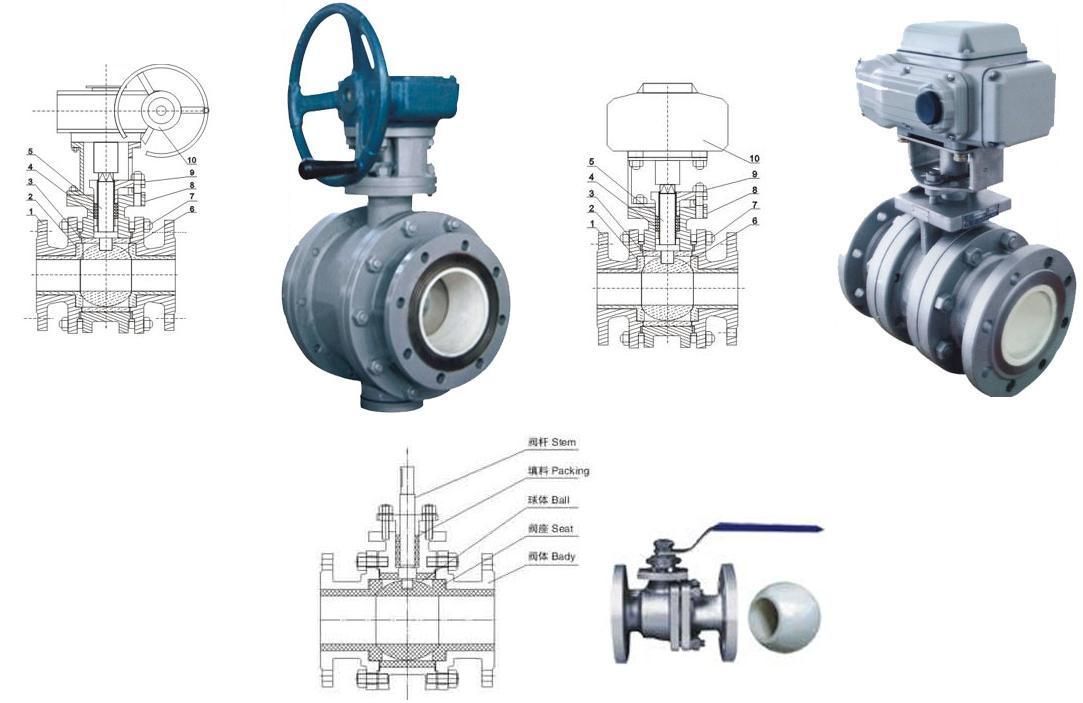

全襯陶瓷硬密封球閥結構簡圖
臺灣引進)與先進的機械設備制造生產。閥門結構簡潔,流道順暢,介質流動阻力小。硬密封陶瓷內件,由六件科學合理的設計組成,閥球、閥座面接觸加工,使得球與座內R與外R緊密結合,球圓精度高、表面質量好、使整閥扭矩輕、阻力小、 密封性達到零泄漏。
六、應用領域:火力發電廠、鋼鐵、石油、化工、造紙、生物工程、等行業。適用于鍋爐蒸氣、石灰漿液、含顆粒海水輸送、高硬度顆粒、含軟顆粒又帶腐蝕性介質、粉末、煙氣脫硫、排灰、排渣、給水處理。依用途更換材料,可用于不同溫度和介質中。
為什么選用陶瓷球閥:
陶瓷閥門采用具有優異性能的結構陶瓷材料,使其擁有普通金屬或者塑膠材料閥門無可比擬的優勢。勝中陶瓷閥門采用99.5%高純度氧化鋁陶瓷制造,保證閥門在各種工況下都具有優異的性能。
1、耐腐蝕 99.5%氧化鋁結構陶瓷的化學惰性很強,和大部分有機物和無機物都不反應,也不會污染介質,對大部分的酸和堿來說,氧化鋁結構陶瓷的物理和化學性能都很穩定,即使服役多年性能也不會退化。
2、耐磨損 99.5%氧化鋁陶瓷比氧化鋯的硬度高43%,比日用陶瓷硬度高140%,比不銹鋼的硬度高730%,達到HRA88,僅比金剛石、氮化硅、碳化硅低一點,這種特性也決定了陶瓷閥門具有非常好的耐磨損性能。
3、多種閥芯可供選擇
每一個規格的球閥都有V型調節型和O型兩種閥芯??梢愿呔鹊卣{節流量。同時,采用加強的閥芯也使閥門流道的磨損降至最低。
七、全襯PTFE陶瓷球閥
產品特點:采用機械式內襯聚四氟乙烯(PTFE)材料,比傳統的襯里工藝具有更高的耐壓、耐溫及耐真空能力,解決了傳統襯里閥門內襯薄、不均勻、易脫落等缺點。而球芯采用高性能陶瓷材料,不但具有高韌性、高強度、高硬度、高耐磨性及高的耐腐蝕性,而且還有自潤滑性好、熱傳導率低、極好的表面光潔度(Ra可達0.01μm)。很好地解決了傳統襯里閥門易老化,密封不嚴等缺點,廣泛應用于石油化工、醫藥、水處理等領域。選擇不同的球體開孔形狀,可獲得不同的流量特性,便于自動控制。
結構形式:三片式法蘭浮動球結構,法蘭標準可選:DIN/ANSI/API/JIS
● 采用機械式內襯聚四氟乙烯(PTFE)材料,比傳統的襯里工藝具有更高的耐壓、耐溫及耐真空能力。
● 有彈性墊圈,可以保證在任何時候都有良好的密封性,并且在介質中有雜質時不容易卡死,或造成球的碎裂。
● 采用完全對稱設計,不但有雙重密封,而且沒有流向限制,可雙向使用,無形中壽命可提高一倍。
● 獨特的填料設計,讓本閥的密封更加緊密,增加了閥門的使用壽命。
材料● 閥體:WCB、SS304、SS301、SS316、SS201、球墨鑄鐵● 內襯閥座:PTFE● 球芯:Zirconia / Silicone Nitrate● 閥桿:316/316L不銹鋼、HC合金、蒙乃爾合金、結構陶瓷。
八、襯四氟陶瓷球閥
產品特點:
采用先進工藝內襯四氟(FEP)材料,閥座采用聚四氟乙烯(PTFE),球體采用高性能陶瓷材料,耐腐蝕,不變型,經精密加工后,球圓度好,表面光潔度高,密封性能好。它很好地解決了傳統襯氟球閥球表面粗糙,精度低,易老化變形的缺點,是強腐蝕無顆粒介質的最好選擇。
法蘭形式:兩片式法蘭結構,法蘭標準可選AIN/ANSI/AI/JIS.
結構形式:與普通的襯四氟球閥結構相同,只是將球芯換成更耐腐蝕、耐磨損的結構陶瓷球芯。
材料:● 閥體:WCB、SS304● 內襯閥座:FEP / PTFE ● 球芯:Alumina / Zirconia / Silicone Nitrate● 閥桿:316/316L不銹鋼、HC合金、蒙乃爾合金、鈦合金、鋯合金等。
九、不銹鋼硬密封陶瓷球閥
產品特點:● 球體采用先進研磨設備及工藝制造,球圓度精度高,表面質量好,與閥座對研后利用ZrO2陶瓷的自潤滑性,可取得很好的密封性能,徹底改變了金屬硬密封球閥易泄漏,扭矩大,密封面不耐腐蝕的缺點。
● 陶瓷良好的耐磨性,讓本閥經久耐用,可靠性極高, 使用壽命長,是鈦合金閥和蒙乃爾閥的2-4倍。
● 陶瓷-陶瓷主密封+石墨輔助密封,使用溫度最高達500℃!
● 國際唯一陶瓷硬密封達VI級密封標準。
● 在腐蝕性不強,而含有顆粒及纖維的介質中,或者是高溫場合,本閥具有極強的性能價格優勢。
結構形式:三片式浮動球結構。連接方式:內螺紋、對焊、法蘭,法蘭標準可選DIN/ANSI/API/JIS
● 金屬法蘭和閥體的壁厚遠遠高于同類型普通球閥,超常耐用。
● 陶瓷對陶瓷的主密封副,利用Zr02陶瓷的高硬度和自滑潤性,不僅可取得很好的密封性能,而且扭矩還非常的小,開啟自如。
● 采用完全對稱設計,不但有雙重密封,而且沒有流向限制,可雙向使用,無形中壽命可提高一倍。
● 有彈性元件,可以保證在任何時候都有良好的密封性,并且在介質中有雜質時不容易卡死,或造成球的碎裂。
● 獨特的填料設計,讓本閥的密封更加緊密,增加了閥門的使用壽命。
材料 閥體:WCB、SS304、SS316、SS201● 球芯閥座:Zirconia / Silicone Nitrate● 閥桿:316/316L不銹鋼、HC合金、蒙乃爾合金、結構陶瓷。
十、不銹鋼軟密封陶瓷球閥
產品特點:有效地提高閥門中易損件的壽命,才是提高閥門質量的有效方法。球閥中的易損件就是球芯與閥桿,它們是運動部件。在許多的應用場合,換上陶瓷球芯,整閥的壽命可以提高3-6倍。全系列陶瓷球閥均自帶執行器安裝平臺,可牢固穩定安裝手操機構、電動執行器、氣動執行器及液壓機構,方便各種控制方式。
結構形式:內螺紋、對焊、法蘭,標準可選DIN/ANSI/API/JIS
采用兩片式浮動球結構,和普通球閥的結構形式基本一致,將運動部件球芯材料換成耐腐蝕的結構陶瓷,以提高閥門的整體壽命。
球閥中的球芯是球閥中的主要運動部件,它的壽命直接影響到閥門的整體壽命,而FCCV**F則有效地提高了閥門中易損部件的壽命。
材料● 閥體:SS304、SS316、SS361L● 閥座:PTFE ● 球芯:Zirconia / Alumina / Silicone Nitrate● 閥桿:316/316L不銹鋼、HC合金、蒙乃爾合金等。
十一、氧化鋯陶瓷球閥
氧化鋯陶瓷球閥是我公司利用引進技術以及設備研制、開發的高新技術產品。獲九五年國家級新產品證書、兩項國家專利。氧化鋯陶瓷球閥除具有金屬球閥的絕大多數優點外,更具有超強的耐腐蝕、耐高溫、耐磨損及耐沖蝕等顯著特點。廣泛應用于石化、冶金、造紙、電站、煉油等行業的各類酸堿鹽氣體、液體、高溫蒸汽和泥漿輸送系統中。是強腐蝕場合下鈦金屬閥、蒙乃爾閥的理想替代產品。氧化鋯陶瓷球閥具有成本低,運行經濟性高和壽命長(是鈦閥的2~4倍)的優點。其驅動方式有手動、氣動、氣動一彈簧復位、電動等。并可按用戶的要求設計各類特殊陶瓷閥門。
◆抗沖蝕、耐磨損閥球、閥座及內襯均采用氧化鋯結構陶瓷材料,洛氏硬度高達HRA87以上,因而能承受高速流體及硬顆粒介質的沖蝕。具有優異的耐磨損性。
◆抗腐能力強 經中科院金屬腐蝕與防護研究所檢驗,除玻璃溶液及氫氟酸外,氧化鋯陶瓷材料具有優異的耐蝕性。
十二、Q41TC手動陶瓷球閥主要外形尺寸表:
型號Type |
PN |
主要尺寸Main dimensions |
|||||||
DN |
D |
D1 |
D2 |
b |
f |
L |
n-d |
||
Q41TC |
1.0MPa |
15 |
95 |
65 |
45 |
14 |
2 |
130 |
4×14 |
20 |
105 |
75 |
55 |
16 |
2 |
130 |
4×14 |
||
25 |
115 |
85 |
65 |
16 |
2 |
140 |
4×14 |
||
32 |
135 |
100 |
78 |
18 |
2 |
165 |
4×18 |
||
40 |
145 |
110 |
85 |
18 |
3 |
165 |
4×18 |
||
50 |
160 |
125 |
100 |
20 |
3 |
203 |
4×18 |
||
65 |
180 |
145 |
120 |
20 |
3 |
222 |
4×18 |
||
80 |
195 |
160 |
135 |
22 |
3 |
241 |
4×18 |
||
100 |
215 |
180 |
155 |
22 |
3 |
305 |
8×18 |
||
125 |
245 |
210 |
185 |
24 |
3 |
356 |
8×18 |
||
150 |
280 |
240 |
210 |
24 |
3 |
394 |
8×23 |
||
200 |
335 |
295 |
265 |
26 |
3 |
457 |
8×23 |
||
250 |
390 |
350 |
320 |
28 |
3 |
533 |
12×23 |
||
300 |
440 |
400 |
368 |
28 |
4 |
610 |
12×23 |
||
1.6MPa |
15 |
95 |
65 |
45 |
14 |
2 |
130 |
4×14 |
|
20 |
105 |
75 |
55 |
14 |
3 |
130 |
4×14 |
||
25 |
115 |
85 |
65 |
14 |
3 |
140 |
4×14 |
||
32 |
135 |
100 |
78 |
16 |
3 |
165 |
4×18 |
||
40 |
145 |
110 |
85 |
16 |
3 |
165 |
4×18 |
||
50 |
160 |
125 |
100 |
16 |
3 |
203 |
4×18 |
||
65 |
180 |
145 |
120 |
18 |
3 |
222 |
4×18 |
||
80 |
195 |
150 |
135 |
20 |
3 |
241 |
8×18 |
||
100 |
215 |
180 |
155 |
20 |
3 |
305 |
8×18 |
||
125 |
245 |
210 |
185 |
22 |
3 |
356 |
8×18 |
||
150 |
280 |
240 |
210 |
24 |
3 |
394 |
8×22 |
||
200 |
335 |
295 |
265 |
26 |
3 |
457 |
12×22 |
||
250 |
405 |
355 |
320 |
30 |
3 |
533 |
12×25 |
||
300 |
460 |
410 |
375 |
30 |
4 |
610 |
12×25 |
||
2.5MPa |
15 |
95 |
65 |
45 |
16 |
2 |
130 |
4×14 |
|
20 |
105 |
75 |
55 |
16 |
2 |
130 |
4×14 |
||
25 |
115 |
85 |
65 |
16 |
2 |
140 |
4×14 |
||
32 |
135 |
100 |
78 |
18 |
2 |
165 |
4×18 |
||
40 |
145 |
110 |
85 |
18 |
3 |
165 |
4×18 |
||
50 |
160 |
125 |
100 |
20 |
3 |
203 |
4×18 |
||
65 |
180 |
145 |
120 |
22 |
3 |
222 |
8×18 |
||
80 |
195 |
160 |
135 |
22 |
3 |
241 |
8×18 |
||
100 |
230 |
190 |
160 |
24 |
3 |
305 |
8×23 |
||
125 |
270 |
220 |
188 |
28 |
3 |
356 |
8×25 |
||
150 |
300 |
250 |
218 |
30 |
3 |
394 |
8×25 |
||
200 |
360 |
310 |
278 |
34 |
3 |
457 |
12×25 |
||
250 |
425 |
370 |
332 |
36 |
3 |
533 |
12×30 |
||
300 |
485 |
430 |
390 |
40 |
4 |
610 |
16×30 |
訂貨須知:
一、①增韌結構陶瓷球閥產品名稱與型號②增韌結構陶瓷球閥口徑③增韌結構陶瓷球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的增韌結構陶瓷球閥型號,請按增韌結構陶瓷球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
