閥體
|
閥桿
|
閥蓋
|
密封件
|
碳鋼、不銹鋼
|
碳鋼、不銹鋼
|
碳鋼、不銹鋼
|
氟橡膠、丁腈橡膠
|
適用范圍(Pa)
|
105~1.3x10-5
|
閥門漏率(Pa.L/S)
|
≤1.3x10-6
|
介質溫度(℃)
|
-25~+80(密封材料為丁腈橡膠)
-30~+150(密封材料為氟橡膠) |
氣源壓力(MPa)
|
0.4~0.6
|
法蘭標準
|
JB919
|
安裝位置
|
任意
|
電源電壓
|
標準出廠:AC220V/50Hz
特殊指定:AC110V;DC24V;DC12V等 |
信號反饋
|
標準出廠:不帶反饋信號
特殊指定:磁性開關DV/AC5~240V |
尺寸
|
DN
|
ΦB
|
ΦD
|
h
|
H
|
H1
|
L1
|
L2
|
N-Φ9
|
型號
|
|||||||||
GIQ-40
|
40
|
70
|
85
|
22
|
164
|
62
|
78
|
106
|
4-Φ9
|
GIQ-50
|
50
|
90
|
110
|
190
|
75
|
4-Φ9
|
|||
GIQ-63
|
63
|
110
|
130
|
26
|
265
|
85
|
93.5
|
136
|
4-Φ9
4-Φ9 4-Φ12 |
GIQ-80
|
80
|
125
|
145
|
30
|
284.5
|
92
|
|||
GIQ-100
|
100
|
145
|
170
|
309
|
104
|
||||
GIQ-150
|
150
|
195
|
220
|
35
|
366
|
136
|
101
|
164.6
|
8-Φ12
|
GIQ-200
|
200
|
250
|
275
|
40
|
422.5
|
165
|
117
|
199
|
8-Φ12
|
GIQ-250
|
250
|
300
|
330
|
45
|
482
|
197
|
8-Φ12
|
||
GIQ-300
|
300
|
350
|
380
|
55
|
543
|
233
|
128
|
224.6
|
8-Φ14
|
GIQ-400
|
400
|
465
|
500
|
60
|
686
|
293
|
138
|
253
|
8-Φ18
|
GIQ-500
|
500
|
565
|
600
|
80
|
742
|
355
|
140
|
300
|
12-Φ18
|
GIQ-600
|
600
|
670
|
710
|
100
|
912
|
428.5
|
150
|
330
|
12-Φ21
|
GIQ-800
|
800
|
880
|
920
|
130
|
1177
|
565
|
171.5
|
445
|
20-Φ21
|

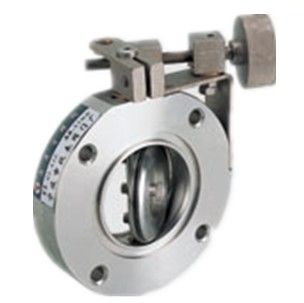

型號
|
GI
-25
|
GI
-32 |
GI
-40 |
GI
-50 |
GI
-63 |
GI
-80 |
GI
-100 |
GI
-125 |
GI
-150 |
GI
-200 |
GI
-250 |
GI
-300 |
||
技術性能
|
||||||||||||||
公稱通徑(DN)
|
25
|
32
|
40
|
50
|
63
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
||
適用范圍(Pa)
|
105~6.7x10-4
|
|||||||||||||
漏氣率(Pa.L/S)
|
6.7 x10-4
|
|||||||||||||
流導(L/S)
|
14
|
22
|
50
|
102
|
156
|
300
|
530
|
910
|
1328
|
2550
|
4180
|
7130
|
||
介質溫度(℃)
|
丁腈橡膠-25 ~ +80 氟橡膠-30 ~ +150
|
|||||||||||||
法蘭標準
|
JB919-75
|
|||||||||||||
安裝位置
|
任意
|
|||||||||||||
主要件材質
|
閥體、閥板
|
碳鋼(鍍鎳)或不銹鋼
|
||||||||||||
密封件
|
丁腈橡膠或氟橡膠
|
|||||||||||||
尺寸
|
DN
|
ΦD
|
ΦB
|
B
|
L
≈ |
H
≈ |
n-ΦC
|
型號
|
|||||||
GI-25
|
25
|
70
|
55
|
22
|
82
|
73
|
4-Φ7
|
GI-32
|
32
|
78
|
64
|
22
|
82
|
76
|
|
GI-40
|
40
|
85
|
70
|
22
|
82
|
80
|
|
GI-50
|
50
|
110
|
90
|
22
|
95
|
98
|
4-Φ9
|
GI-63
|
63
|
130
|
110
|
26
|
132
|
145
|
|
GI-80
|
80
|
145
|
125
|
30
|
132
|
153
|
|
GI-100
|
100
|
170
|
145
|
30
|
132
|
165
|
4-Φ12
|
GI-125
|
125
|
195
|
170
|
30
|
132
|
178
|
|
GI-150
|
150
|
220
|
195
|
35
|
167
|
200
|
8-Φ12
|
GI-200
|
200
|
275
|
250
|
40
|
232
|
262
|
|
GI-250
|
250
|
330
|
300
|
45
|
269
|
295
|
|
GI-300
|
300
|
380
|
350
|
55
|
358
|
368
|
8-Φ14
|
GI-400
|
400
|
500
|
465
|
60
|
420
|
402
|
8-Φ18
|
尺寸性能
|
公稱通徑(DN)
|
外形及連接尺寸
|
法蘭標準
|
性能參數
|
||||||||
型號
|
L
|
H
|
H1
|
B
|
ΦD
|
ΦD1
|
n-d
|
漏氣率(Pa.L/S)
|
適用范圍(Pa)
|
適用溫度(℃)
|
||
GI-80A
|
80
|
146
|
85
|
175
|
32
|
145
|
125
|
8-Φ9
|
GB6070.3-85
|
6.7x10-4
|
105~6.7x10-4
|
丁腈橡膠-25~+80
氟橡膠-30~+150 |
GI-100A
|
100
|
146
|
95
|
200
|
32
|
165
|
145
|
8-Φ12
|
||||
GI-150A
|
150
|
180
|
130
|
255
|
35
|
225
|
200
|
8-Φ12
|
||||
GI-200A
|
200
|
210
|
165
|
320
|
35
|
285
|
260
|
12-Φ11
|
||||
GI-300A
|
300
|
320
|
244
|
440
|
55
|
425
|
395
|
12-Φ14
|

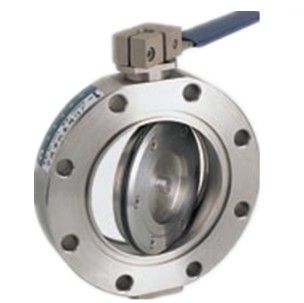

型號
|
GI
-32C |
GI
-40C |
GI
-50C |
GI
-63C |
GI
-80C |
GI
-100C |
GI
-150C |
GI
-200C |
GI
-250C |
GI
-300C |
|
技術性能
|
|||||||||||
公稱通徑(DN)
|
32
|
40
|
50
|
63
|
80
|
100
|
150
|
200
|
250
|
300
|
|
外形尺寸
|
A
|
51
|
55
|
69
|
72
|
80
|
93
|
122
|
156
|
259
|
284
|
L
|
62
|
65
|
71
|
87
|
85
|
110
|
155
|
159
|
167
|
197
|
|
H
|
29
|
32
|
45
|
55
|
63
|
75
|
98
|
117
|
132
|
162
|
|
連接尺寸
|
ΦD
|
78
|
85
|
110
|
130
|
145
|
170
|
220
|
275
|
330
|
380
|
ΦB
|
64
|
70
|
90
|
110
|
125
|
145
|
195
|
250
|
300
|
350
|
|
n-ΦC
|
4-Φ7
|
4-Φ9
|
4-Φ12
|
8-Φ12
|
8-Φ14
|
||||||
適用范圍(Pa)
|
105~6.7x10-4
|
||||||||||
漏氣率(Pa.L/S)
|
6.7X10-4
|
||||||||||
法蘭標準
|
JB919-75
|
||||||||||
安裝位置
|
任意
|
||||||||||
介質溫度(℃)
|
丁腈橡膠-25 ~ +80,氟橡膠-30 ~ +150,
|
||||||||||
主要件材質
|
閥體、閥板
|
碳鋼(鍍鎳)或不銹鋼
|
|||||||||
密封件
|
丁腈橡膠或氟橡膠
|

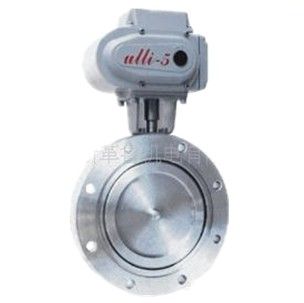

型號
|
GID
-80A |
GID
-100A |
GID
-125A |
GID
-150A |
GID
-200A |
GID
-250A |
GID
-300A |
GID
-400A |
|
性能
|
|||||||||
公稱通徑(DN)
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
400
|
|
|
A
|
32
|
35
|
50
|
55
|
60
|
|||
|
ΦD
|
145
|
165
|
200
|
225
|
285
|
335
|
425
|
510
|
|
ΦB
|
125
|
145
|
175
|
200
|
260
|
310
|
395
|
480
|
|
n-ΦC
|
4-9
|
8-12
|
12-11
|
12-14
|
16-14
|
|||
適用范圍(Pa)
|
105~6.7x10-4
|
||||||||
漏氣率(Pa.L/S)
|
6.7X10-4
|
||||||||
介質溫度(℃)
|
丁腈橡膠-25 ~ +80,氟橡膠-30 ~ +150,
|
||||||||
電源(V/Hz)
|
220/50
|
||||||||
開閉時間(S)
|
30
|
||||||||
連接法蘭標準
|
GB6070.3-85
|
||||||||
主要件材質
|
閥體、閥板
|
碳鋼(鍍鎳)或不銹鋼
|
|||||||
密封件
|
丁腈橡膠或氟橡膠
|

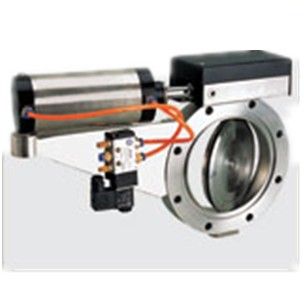

型號
|
GIQ
-50A |
GIQ
-63A |
GIQ
-80A |
GIQ
-100A |
GIQ
-125A |
GIQ
-150A |
GIQ
-200A |
GIQ
-250A |
GIQ
-300A |
GIQ
-400A |
||
技術性能
|
||||||||||||
公稱通徑(DN)
|
50
|
63
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
400
|
||

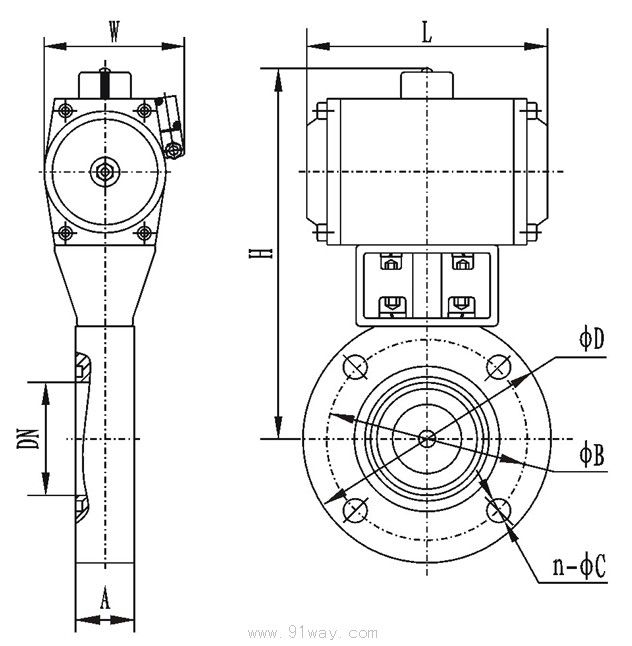

外形尺寸
|
A
|
26
|
32
|
35
|
50
|
55
|
60
|
|||||
L
|
91
|
223
|
320
|
400
|
465
|
|||||||
H
|
136
|
185
|
193
|
216
|
270
|
287
|
350
|
419
|
499
|
595
|
||
連接尺寸
|
ΦD
|
110
|
130
|
145
|
165
|
200
|
225
|
285
|
335
|
425
|
510
|
|
ΦB
|
90
|
110
|
125
|
145
|
175
|
200
|
260
|
310
|
395
|
480
|
||
n-ΦC
|
4-Φ9
|
8-Φ9
|
4-Φ12
|
12-Φ11
|
12-Φ14
|
16-Φ14
|
||||||
適用范圍(Pa)
|
105~6.7x10-4
|
|||||||||||
漏氣率(Pa.L/S)
|
6.7X10-4
|
|||||||||||
電磁閥電壓(V/HZ)
|
220/50
|
|||||||||||
氣源壓力(MPa)
|
0.4~0.6
|
|||||||||||
法蘭標準
|
GB6070.3-85
|
|||||||||||
安裝位置
|
任意
|
|||||||||||
介質溫度(℃)
|
丁腈橡膠-25 ~ +80,氟橡膠-30 ~ +150,
|
|||||||||||
主要件材質
|
閥體、閥板
|
碳鋼(鍍鎳)或不銹鋼
|
||||||||||
型號
|
GIQ
-50B |
GIQ
-63B |
GIQ
-80B |
GIQ
-100B |
GIQ
-125B |
GIQ
-150B |
GIQ
-200B |
GIQ
-250B |
GIQ
-300B |
GIQ
-400B |
||
技術性能
|
||||||||||||
公稱通徑(DN)
|
50
|
63
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
400
|
||
連接尺寸
|
A
|
26
|
32
|
35
|
50
|
55
|
60
|
|||||
ΦD
|
110
|
130
|
145
|
165
|
200
|
225
|
285
|
335
|
425
|
510
|
||
ΦB
|
90
|
110
|
125
|
145
|
175
|
200
|
260
|
310
|
395
|
480
|
||
n-ΦC
|
4-Φ9
|
8-Φ9
|
4-Φ12
|
12-Φ11
|
12-Φ14
|
16-Φ14
|
||||||
適用范圍(Pa)
|
105~6.7x10-4
|
|||||||||||
漏氣率(Pa.L/S)
|
6.7X1010-4
|
|||||||||||
電磁閥電壓(V/HZ)
|
220/50
|
|||||||||||
氣源壓力(MPa)
|
0.4~0.6
|
|||||||||||
法蘭標準
|
GB6070.3-85
|
|||||||||||
安裝位置
|
任意
|
|||||||||||
介質溫度(℃)
|
丁腈橡膠-25 ~ +80,氟橡膠-30 ~ +150,
|
|||||||||||
主要件材質
|
閥體、閥板
|
碳鋼(鍍鎳)或不銹鋼
|
||||||||||
密封件
|
丁腈橡膠或氟橡膠
|
|||||||||||
型號
|
GIQ
-40 |
GIQ
-50 |
GIQ
-63 |
GIQ
-80 |
GIQ
-100 |
GIQ
-150 |
GIQ
-200 |
GIQ
-250 |
GIQ
-300 |
GIQ
-400 |
GIQ
-500 |
GIQ
-600 |
GIQ
-800 |
|
技術性能
|
||||||||||||||
公稱通徑(DN)
|
40
|
50
|
63
|
80
|
100
|
150
|
200
|
250
|
300
|
400
|
500
|
600
|
800
|
|
適用范圍(Pa)
|
105~6.7x10-4
|
|||||||||||||
漏氣率(Pa.L/S)
|
6.7X10-4
|
|||||||||||||
流導(L/S)
|
50
|
102
|
156
|
300
|
530
|
1328
|
2550
|
4180
|
7130
|
11000
|
17400
|
27400
|
45000
|
|
介質溫度(℃)
|
丁腈橡膠-25 ~ +80 氟橡膠-30 ~ +150
|
|||||||||||||
電磁換向閥
|
電源(V/Hz)
|
220/50
|
||||||||||||
功率(W)
|
10
|
|||||||||||||
電源壓力(MPa)
|
0.4~0.6
|
|||||||||||||
法蘭標準
|
JB919-75
|
|||||||||||||
安裝位置
|
任意
|
|||||||||||||
主要件材質
|
閥體、閥板
|
碳鋼(鍍鎳)或不銹鋼
|
||||||||||||
密封件
|
丁腈橡膠或氟橡膠
|
