一、產品[JM744X、JM644X膜片式快開排泥閥]的詳細資料:
產品型號:JM744X/JM644X
產品名稱:快開排泥閥

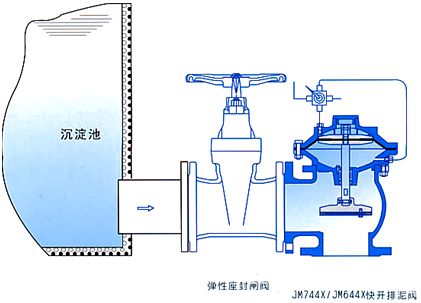

產品特點:凱斯特牌JM744X、JM644X隔膜式液壓、氣動快開排泥閥,是一種由液壓源或氣動源作執行機構的角型截?cái)囝愰y門通常成排安裝在沉淀池底部外側壁,用以排除池底沉淀的泥砂和污物。
該閥由尼龍強化橡膠隔膜將閥門分為兩個腔室,接通液壓或氣動源,采用電動或手動二位四通換向閥控制,實現快速排泥。該閥將隔膜代替活塞無運動摩擦,更適用于泥漿等顆粒介質,大大提高了閥門的使用壽命。
二、技術參數:
公稱壓力0 6MPa、1 0MPa
公稱通徑:100"~400mm
最低馬驅動壓力:0.15MPa
適用介質:水、污水
驅動介質:清水、氣
適用溫度:0~80℃
法蘭標準:GB/T l 7241 6 GB/T 911 3
試驗標準:GB/T l 3927 APl 598
三、主要零部件材料:
零件名稱 |
月體、月蓋 |
膜片壓板、閥盤 |
閥桿 |
膜片 |
材 料 |
鑄鐵、球鐵、碳鋼 |
球鐵、青銅 |
不镕鋼 |
尼龍強化橡膠 |
四、凱斯特牌快開排泥閥主要外形連接尺寸:
DN |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
L |
160 |
190 |
225 |
260 |
280 |
315 |
340 |
L1 |
120 |
150 |
190 |
220 |
260 |
300 |
340 |
H |
370 |
440 |
53 |
0615 |
785 |
880 |
970 |
訂貨須知:
一、①快開排泥閥產品名稱與型號②快開排泥閥口徑③快開排泥閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的快開排泥閥型號,請按快開排泥閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
