一、產品[Q11F不銹鋼三片式球閥]的詳細資料：
產品型號： 3PCQ11F-64P
產品名稱： 三片式球閥
產品特點： 不銹鋼三片式球閥的工作原理是靠旋轉閥芯來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。應用領域：適用于食品、制藥、石油化工、電力、冶金等工業管線.
應用規范公稱壓力：1.6-6.4MPa 適用溫度范圍：-20~232℃~350℃ 適用介質：水、油、氣及某些腐蝕液體（W.O.G）螺紋類型：G·NPT.BSPT.BSP.DIN259/2999 三片式球閥價格,三片式球閥廠家,三片式球閥報價。
|
公稱通徑
|
DN（mm）
|
6～100mm
|
||
|
公稱壓力
|
PN（MPa）
|
2.5
|
4
|
6.4
|
|
試驗壓力
|
強度試驗壓力
|
3.8
|
6
|
9.6
|
|
高密封試驗壓力
|
3
|
4.8
|
7.6
|
|
|
低壓氣密封試驗壓力
|
0.6
|
0.6
|
0.6
|
|
|
適用介質
|
水、蒸汽、油品、酸類腐蝕性等。
|
|||
|
適用溫度
|
< 150℃(PTFE) < 300℃(PLL)
|
|||
三、Q11F不銹鋼三片式球閥主要零件材料：
|
序號
|
零件名稱
|
材質
|
|
|
不銹鋼
|
碳鋼
|
||
|
1
|
閥體
|
不銹鋼CF8M
|
碳鋼WCB
|
|
2
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
3
|
閥蓋
|
不銹鋼CF8M
|
碳鋼WCB
|
|
4
|
球體
|
不銹鋼SS316
|
不銹鋼SS304
|
|
5
|
閥桿
|
不銹鋼SS316
|
不銹鋼SS316
|
|
6
|
螺母
|
不銹鋼SS304
|
FCD45
|
|
7
|
墊圈
|
不銹鋼SS304
|
FCD45
|
|
8
|
手柄套
|
塑料
|
塑料
|
|
9
|
手柄
|
不銹鋼SS304
|
不銹鋼SS304
|
|
10
|
閥桿螺母
|
不銹鋼SS304
|
B7
|
|
11
|
墊圈
|
不銹鋼SS304
|
不銹鋼SS304
|
|
12
|
填料壓蓋螺母
|
不銹鋼SS304
|
FCD45
|
|
13
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙稀PTFE
|
|
14
|
止推墊圈
|
聚四氟乙烯PTFE
|
聚四氟乙稀PTFE
|
|
15
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙稀PTFE
|
|
16
|
螺栓
|
不銹鋼SS304
|
B8
|

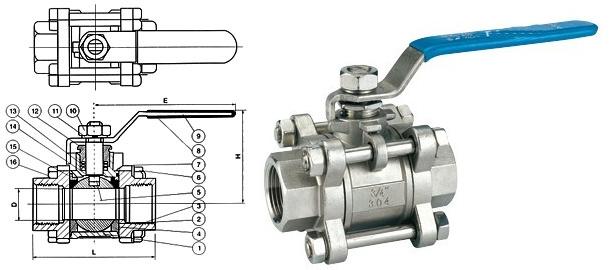

四、Q11F不銹鋼三片式球閥主要尺寸：
|
SIZE
|
1/4″
|
3/8″
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
21/2″
|
3″
|
4″
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
68
|
68
|
72
|
85
|
90
|
112
|
120
|
145
|
185
|
210
|
268
|
|
H
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
重量WT（g）
|
400
|
405
|
640
|
890
|
1160
|
2195
|
2940
|
4865
|
7000
|
10700
|
19350
|
訂貨須知：
一、①不銹鋼三片式球閥產品名稱與型號②不銹鋼三片式球閥口徑③不銹鋼三片式球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的不銹鋼三片式球閥型號，請按不銹鋼三片式球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
