一、產品[Q911F電動二片式球閥]的詳細資料:
Q911F電動二片式球閥是一種(球體)繞垂直于通道軸旋轉90°的閥門,其由回轉型角行程電子式電動執行器和O型閥結構組成,屬旋轉類型高性能調節或開關閥類,接受工業自動化控制(DCS、PLC系統)儀表來源的電流信號或電壓信號的輸入輸出,可實現對工藝管路中流體介質的比例調節或二位開關控制,從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。電動三片式球閥(內螺紋連接球閥)及對焊連接球閥適用于PN1.0~4.0MPa,工作溫度-29~180℃(密封圈為增強聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的各種管路上,用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
最新研制推出的新一代微型電動球閥(比啤酒瓶更小),該產品具有高可靠性、高精度、多功能、低功耗、長壽命、強抗干擾能力、優越的性能價格比、小體積、新穎的外觀、便于安裝及使用等特點,其各項性能完全符合國家技術標準;經市場大批量使用的檢驗,性能非??煽俊P斯特牌SMQ911微型電動閥概述該電動閥門零部件及電子元器件皆采用品牌產品,執行器設計精巧,輸出扭矩大,適用驅動各種閥門,控制方式多樣。閥體適用介質本系列廣泛適用于水、海水、污水、酸、堿、鹽、食品、石油、化工、冶金等超小型電動球閥產品概述:超小型電動閥門,其執行器和閥體的一體化設計,極大地減小了外形體積,為在儀器儀表及小型設備上的使用提供了方便。閥球、閥桿采用浮動密封結構,既減小了扭力又克服了結垢導致開關不靈的弊病,現已廣泛應用于暖通、中央空調系統(風機盤管)、太陽能(工程及民用熱水器)、節水器具(高??ㄊ焦?jié)水系統)、環保工程、給排水、水處理、預付費冷熱水表、工業自控等行業。產品特點:使用壽命長(100萬次)體積小巧,適合小型設備采用浮動密封結構,絕無滴漏,適用于重污垢及長期無動作的場合在-1~2.0Mpa水壓下,運行電流僅為60—70mA防護等級高,可在相對潮濕的惡劣環境中使用電動執行器體積小巧,是一般體積的1/4。
產品特點:
1.Q911F電動二片式球閥流體阻力小,是所有閥類中流體阻力最小的一種,以AC220V、AC380V或DC24V電源電壓作動力,接受(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號,即可控制運轉,以角行程輸出的扭矩轉動球體0~90°,就能完成啟閉動作或調節動作。
2.全電子式電動執行機構,采有機電一體化結構,具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能,功能強、性能可靠、連線簡單,通過輸入電流信號或電壓信號,改變球芯的旋轉角度(0-90°任意角度),實現比例調節動作。
3.球芯通道平整光滑,不易沉積介質,可以進行管線式通球。結構簡單、重量輕、密封性能好。 特別適用于要求零泄漏率的場合。
二、DQ系列電動執行器詳細說明:
HQ系列電動閥門執行器,以其新穎獨特的設計、先進而精湛的技術工藝、優質的進口零部件、科學嚴謹?shù)馁|(zhì)量檢測,在國內外的閥門自動化制造別具一格。而HQ系列電子式電動閥門執行器,將閥門電動裝置的精度化、數字化、智能化推向一個嶄新的階段,成為液體自動化控制行業后起之秀。HQ系列產品主要有開關式、反饋式、調節式(電子式)三大類,它可與各種球閥、蝶閥等回轉型閥門想匹配。輸出力矩從50Nm-2000Nm.。重量輕(相當于同類產品的1/3)。外形精巧美觀、結構緊湊、易于安裝、智能控制、數字設定、數顯閥位、無需維護及使用安全等諸多優點。
三、HQ精小型電動執行器主要性能參數:
主要性能參數 |
HQ精小型電動執行器型號 |
||||||||
HQ-05 |
HQ-10 |
HQ-15 |
HQ-20 |
HQ-40 |
HQ-50 |
HQ-60 |
HQ-100 |
HQ-200 |
|
輸出扭矩 |
50N.M |
100N.M |
150N.M |
250N.M |
400N.M |
500N.M |
600N.M |
1000N.M |
2000N.M |
90°動作時間 |
20S |
30S/60S |
30S/60S |
30S/60S |
30S/60S |
30S/60S |
45S |
50S |
100S |
回裝角度范圍 |
0~360° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
電機功率 |
15W |
25W |
35W |
45W |
60W |
90W |
90W |
120W |
120W |
整機重量 |
2.6KG |
3.7KG |
4.2KG |
6.7KG |
7.2KG |
7.3KG |
7.8KG |
11.2KG |
11.3KG |
執行電源 |
AC110V AC220V AC380V DC24V AC24V |
||||||||
絕緣電阻 |
100M/500VDC |
||||||||
耐壓等級 |
1500VAC 1分鐘 |
||||||||
安裝方位 |
360°任意角度安裝 |
||||||||
電氣接口 |
G1/2 防水電纜接頭、電源線、信號線各一根 |
||||||||
環境溫度 |
-30°C~+60°C |
||||||||
控制類型 |
開關型、無源觸點型、閥位信號反饋型、智能調節型 |
序號 |
零件名稱 |
材質 |
|
不銹鋼 |
碳鋼 |
||
1 |
閥體 |
不銹鋼CF8M |
碳鋼WCB |
2 |
球體 |
不銹鋼SS316 |
不銹鋼SS304 |
3 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
4 |
密封墊 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
5 |
閥蓋 |
不銹鋼CF8M |
碳鋼WCB |
6 |
閥桿 |
不銹鋼SS316 |
不銹鋼SS304 |
7 |
止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
8 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
9 |
填料壓蓋螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
10 |
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
11 |
墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
12 |
閥桿螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
13 |
手柄套 |
塑料 |
塑料 |

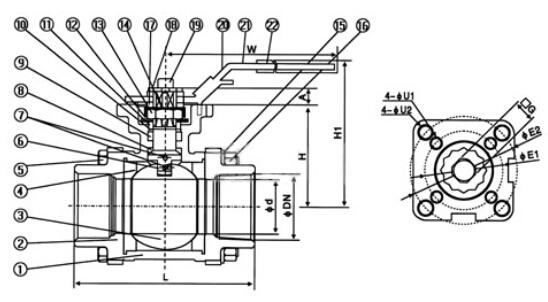

五、Q911F電動二片式球閥主要尺寸:
SIZE |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
4″ |
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
L |
55 |
55 |
65 |
75 |
88 |
102 |
110 |
125 |
162 |
189 |
260 |
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
180 |
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
重量WT(g) |
225 |
225 |
390 |
502 |
850 |
1502 |
2020 |
3625 |
4700 |
7700 |
14850 |
注:電動微型球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架和銷定裝置。
訂貨須知:
一、①Q(mào)911F電動二片式球閥產品名稱與型號②Q911F電動二片式球閥口徑③Q911F電動二片式球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的Q911F電動二片式球閥型號,請按Q911F電動二片式球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
