D71F衛生級對夾蝶閥

- 產品型號:
- D71F衛生級
- 產品口徑:
- 40-100mm
- 產品壓力:
- 0.6-1.6Mpa
- 產品材質:
- 不銹鋼
聯系我們

產品說明

一、產品[D71F衛生級對夾蝶閥]的詳細資料：

產品名稱：D71F衛生級對夾蝶閥

產品型號：D71F

產品概述：D71F衛生級對夾蝶閥采用SUS304、316L制作，內外采用鏡面拋光設備處理，達到表面精密度要求可以滿足食品、生物制藥領域各種介質的特殊要求，其光滑、無縫、自動排空手工藝流體通道還非常適用于蒸汽達到就地清洗的需要。

二、衛生級對夾蝶閥工作原理：

D71F衛生級對夾蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。衛生級對夾蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

三、衛生級對夾蝶閥產品特點：

1、采用無死角加工，保證介質的無殘留、易清洗等特點。

2、采用優質SUS304、316L制作，可以滿足食品、生物制藥領域各種介質的特殊要求。

3、本產品廣泛應用于食品飲料、乳品、啤酒釀造、生物工程、醫藥及精細化工等行業。

4、屬于高精度衛生級管路，三層高級內部進行鏡面拋光處理，容易消毒，防臭，拆洗方便。

四、采用標準：

設計標準：GB/T2238-1989

法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

結構長度:GB/T12221-1989

壓力試驗:GB/T13927-1992;JB/T9092-1999

五、衛生級對夾蝶閥主要技術參數：

公稱通徑	DN（mm）	15～150
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、蒸氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。
連接方式	快裝式、卡箍式、外螺紋、焊接式等

六、衛生級對夾蝶閥主要主要零件材料：

零件名稱	材料
閥體	304、316、316L
蝶板	304、316、316L
密封圈	硅橡膠、氟橡膠、聚四氟
閥桿	304、316、316L
填料	硅橡膠、氟橡膠、聚四氟

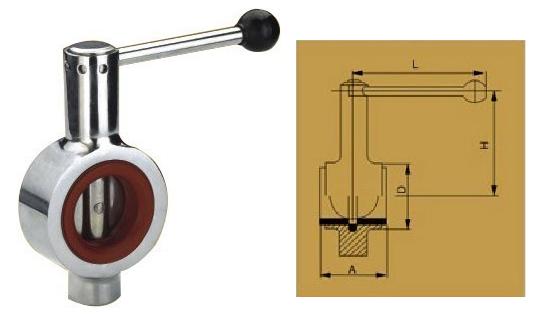

五、衛生級對夾式蝶閥外形尺寸：

D71X對夾式蝶閥	工業標準有:ISO、DIN、IDF、3A、SMS等
Size	A	D	L	H
DN40	38	85	130	122
DN50	39	95	130	127
DN65	42	107	140	133
DN80	43	125	150	142
DN100	46	156	160	158

產品維護使用及安裝說明：

1、安裝前，應將管道及閥門清洗干凈，密封面處不得有劃傷痕和污物，以免產生內漏或減少產品的使用壽命。

2、安裝時須仔細核對卡箍連接型號是否一致，卡箍與該閥連接處應安裝專用密封圈，使該閥與管道連接密封可靠。水平管道、垂直不銹鋼角鋼管道均可安裝。

3、安裝完成通入壓力介質時，轉動手柄90°檢查內外密封，如無滲漏現象，即可投入正常使用。

4、使用過程中如發現蝶閥關閉時，內部仍有滲漏現象，須更換密封圈，重新正確安裝后再投入使用。

5、一般用于接通及斷開介質，也可以用于調節流量，但不要將該閥安裝于要求嚴格調節介質流量大小的系統中。

訂貨須知：
一、①D71F衛生級對夾蝶閥產品名稱與型號②D71F衛生級對夾蝶閥口徑③D71F衛生級對夾蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的D71F衛生級對夾蝶閥型號，請按D71F衛生級對夾蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
