一、產品[MDFZ直角式脈沖電磁閥]的詳細資料:
產品型號:MDFZ
產品名稱:直角式脈沖電磁閥
產品特點:性能特點德國技術性能可靠特制線圈壽命超長響應迅速啟閉靈活精密壓鑄外觀精美直角式脈沖電磁閥,脈沖電磁閥,直角式電磁閥。
二、應用范圍:
凱斯特牌MDF系列直角式脈沖電磁閥是一種專為布袋式除塵器配套使用而設計的專用電磁閥,它是脈沖袋式除塵器清灰噴吹系統的壓縮空氣“開關”,受脈沖噴吹控制儀輸出信號的控制,對濾袋逐排(室)噴吹清灰,使除塵器的阻力保持在設定的范圍之內,以保證除塵器的處理能力和收塵效率,達到抖動布袋去塵目的。
三、主要技術參數:
型號規格:DN20~DN80
適用介質:氣體
介質溫度:0~+60℃
閥體材質:鋁合金
控制方式:常閉
電源電壓:DC24V、AC220V(其他定制)
工作電流:0.8A、0.23A
工作壓力:0.4-0.6Mpa
四、工作原理:
膜片把脈沖電磁閥分成前、后二個氣室,當接通壓縮空氣時,壓縮空氣通過節流孔進入后氣室,此時后氣室壓力將膜片緊貼閥的輸出口,脈沖電磁閥處于“關閉”狀態;脈沖噴吹控制儀的電信號使脈沖電磁閥動鐵芯上移,閥后氣室放氣孔打開,后氣室迅速失壓,膜片上移,壓縮空氣通過閥輸出口噴吹,脈沖電磁閥處于“開啟”狀態;脈沖噴吹控制儀電信號消失,脈沖電磁閥動鐵芯復位,后氣室放氣孔關閉,后氣室壓力升高使膜片緊貼閥的輸出口,脈沖電磁閥又處于“關閉”狀態。

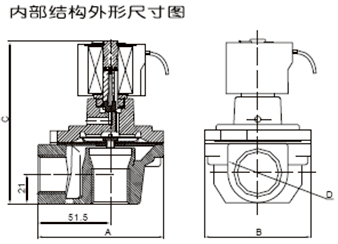

五、凱斯特牌MDFZ直角式脈沖電磁閥安裝尺寸:
型號 |
接口 |
寬度 |
A |
B |
|
公制 |
螺紋 |
||||
MDFZ20 |
20mm |
G3/4” |
80 |
88 |
128 |
MDFZ25 |
25mm |
G1” |
96 |
108 |
136 |
MDFZ40 |
40mm |
G3/2” |
112 |
131 |
180 |
MDFZ50 |
50mm |
G2” |
160 |
180 |
206 |
MDFZ65 |
65mm |
G5/2” |
188 |
204 |
226 |
MDFZ80 |
80mm |
G3” |
200 |
220 |
250 |
訂貨須知:
一、①MDFZ直角式脈沖電磁閥產品名稱與型號②MDFZ直角式脈沖電磁閥口徑③MDFZ直角式脈沖電磁閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的MDFZ直角式脈沖電磁閥型號,請按MDFZ直角式脈沖電磁閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
