一、產品[ZCX消防專用電磁閥]詳細資料:

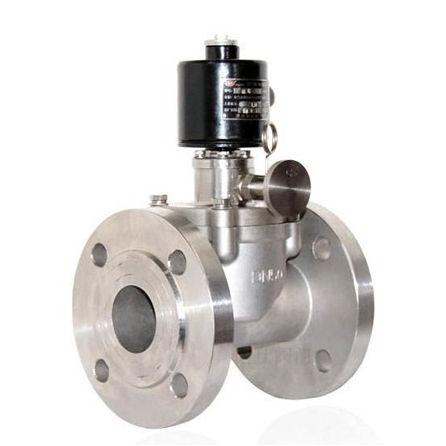

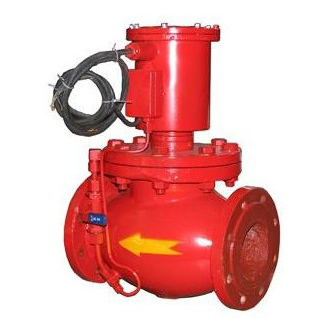

產品名稱: 消防專用電磁閥

產品型號:ZCX

產品用途:ZCX消防專用電磁閥是各種自動噴水滅火系統的專用配套閥門，可用來控制雨淋系統、水幕系統、水噴霧系統及預作用系統。當火災探測到火災信號，將此信號傳至控制箱，確認發生火災，就會向電磁閥發出開啟信號，從而開啟雨淋、水幕等系統。也可安裝在雨淋系統管網末端對系統可靠性進行自動檢測，可用于其它油、水路等系統的自動控制系統。
主要特點
閥體采用球型低流阻結構，具有壓力損失小，流通量大等特點。
閥芯采用不銹鋼活塞式結構，具有防銹蝕，啟動靈活，耐水錘，使用壽命長等特點。
線圈采用防潮式密封金屬外殼，可用于戶外潮濕環境（特制）
線圈采用復合型優質漆包線，絕緣性能好，內置軍品級優質橋式整流器及過流保護元件，功率強大，動作可靠。

多種選配功能，滿足不同控制系統的要求。
二、技術參數:
公稱通徑： 15～200
適用介質：水、液態、泡沫滅火劑，CO2氣體
連接方式：≤DN50管螺紋/或標準法蘭；≥DN65標準法蘭
介質壓力：ZSPC:0.1～1.6Mpa,ZSPG:0.1～2.5Mpa,ZCPH:0.4～4.0Mpa （直動式可定做 ）
介質溫度：≤80℃ 環境溫度：-20℃～+40℃
電源電壓：交直流各種電壓
結構形式：反沖活塞式
材質：≤DN50：銅體不銹鋼芯，全不銹鋼 ≥DN65：鑄鐵體/鑄鋼體不銹鋼芯，全不銹鋼
防護功能選配：防爆型（等級ExdIICT4)，防水型(等級IP67)
其他選配功能：手動裝置,開閥/關閥觸點反饋,止回功能；

三、工作原理:ZCX電磁閥的電磁線圈通電時，動鐵芯被吸合，帶動閥桿上移，彈簧同時被壓縮，使閥桿與閥芯中孔(先導孔)分離，閥 芯上腔的流體瞬間從中孔缷壓，缷壓后閥芯在上下腔壓差的作用下快速向上浮起，電磁閥開啟。電磁閥的線圈斷電時，閥桿在彈簧力的作用下關閉閥芯中孔，并推動閥芯向下移，封住流體出口，電磁閥關閉。注意環境溫度對電磁閥的影響。

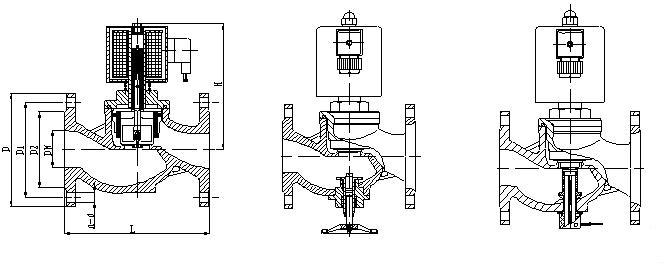

四、消防專用電磁閥安裝尺寸:

型號	公稱通徑 DN	內螺紋 連接G	長*寬*高	啟動功率（W）	保持功率（W）
ZCX15	15	1/2"	65*47*116	AC220V：200 DC24V：60	AC220V：3 DC24V：15
ZCX20	20	3/4"	78*55*147
ZCX25	25	1"	100*66*174
ZCX32	32	1(1/4)"	130*94*210	AC220V：350（475） DC24V：85	AC220V：10 DC24V：20
ZCX40	40	1(1/2)"	135*100*222.5
ZCX50	50	2"	155*147*237
ZCX65	65	2(1/2)"	203*170*305	AC220V：300 DC24V：85	AC220V：10 DC24V：22
ZCX80	80	法蘭	280*205*427
ZCX100	100	法蘭	300*237*485
ZCX125	125	法蘭	325*280*535	AC220V：330 DC24V：85	AC220V：10 DC24V：20
