一、產品[API815 API830美標蝶閥 ]的詳細資料:
產品型號:API815 API830

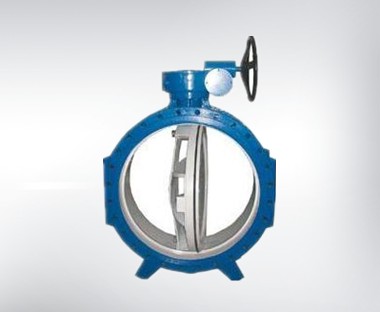

產品名稱:美標蝶閥
產品簡介:美標蝶閥板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°-90°之間,旋轉到90°時,閥門則處于全開狀態。美標蝶閥閥結構簡單、體積小、重量輕,只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉,操作簡單,同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時,蝶板厚度是介質流經閥體時唯一的阻力,因此通過該閥門所產生的壓力降很小,故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門,密封圈可以鑲嵌在閥體上或附在蝶板周邊。采用金屬密封的閥門一般比彈性密封的閥門壽命長,但很難做到完全密封。金屬密封能適應較高的工作溫度,彈性密封則具有受溫度限制的缺陷。如果要求蝶閥作為流量控制使用,主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用,而且還應用于熱電站的冷卻水系統。本類閥門在管道中一般應當水平安裝。
常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間,法蘭式蝶閥是閥門上帶有法蘭,用螺栓將閥門上兩端法蘭連接在管道法蘭上。

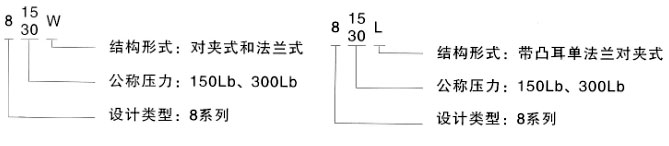

二、型號說明:
三、用途及特點:
815、830系列蝶閥的主要結構特征為對夾式和法蘭式三偏心結構,而815、830L系列蝶閥的主要結構特征為閥體周邊帶凸耳且設計成帶螺孔單法蘭結構。815、830系列蝶閥廣泛應用于石油、化工及工業環保水處理、高層建筑、給排水等管道上。其特點為:由于采用的是三偏心結構,密閉性能可靠,確保開啟時蝶板不接觸密封座,消除了密封座不均勻負載,延長了使用壽命、確??煽康拿芊庑阅埽哂心透邷?、耐磨損、耐腐蝕等優點。
設計標準:API609-83
法蘭連接尺寸:ANSI B16.5
結構長度:ANSI B16.10-1992
壓力試驗:API598-82
五、主要技術參數:
公稱通徑
|
DN(mm)
|
830W
|
830L
|
2"~36"
|
2"~36"
|
||
公稱壓力
|
PN(Mpa)
|
150Lb
|
300Lb
|
試驗壓力
|
強度試驗
|
3.0
|
7.5
|
密封試驗
|
2.2
|
5.5
|
|
適用介質
|
水、蒸汽、油品、海水等
|
||
適用溫度
|
-29℃~425℃
|
六、凱斯特牌美標蝶閥主要零件的材質:
零件名稱
|
材料
|
閥體
|
WCB、304、316、316SS、CF8M
|
蝶板
|
WCB、304、316、316SS、CF8M
|
閥桿
|
316、2Cr13、1Cr18Ni9Ti
|
密封圈
|
316、氟塑料
|
填料
|
柔性石墨、氟塑料
|
七、凱斯特牌美標蝶閥815W系列外形連接尺寸:
公稱通徑
|
結構長度
(標準值) |
外形尺寸
(參考值) |
連接尺寸
(標準值) |
參考重量
(kg) |
|||||||
L
|
L1
|
H
|
H0
|
D
|
D1
|
D2
|
M
|
Z-d
|
|||
2"
|
50
|
43
|
108
|
110
|
345
|
152
|
120.5
|
92
|
M18
|
4-19
|
9
|
3"
|
80
|
49
|
114
|
125
|
380
|
190
|
152.5
|
127
|
M18
|
4-19
|
11
|
4"
|
100
|
56
|
127
|
145
|
415
|
229
|
190.5
|
157
|
M18
|
8-19
|
13
|
5"
|
125
|
64
|
140
|
165
|
455
|
254
|
216
|
186
|
M20
|
8-22
|
16
|
6"
|
150
|
70
|
140
|
175
|
545
|
279
|
241.5
|
216
|
M20
|
8-22
|
26
|
8"
|
200
|
71
|
150
|
210
|
645
|
343
|
298.5
|
270
|
M20
|
8-22
|
34
|
10"
|
250
|
76
|
160
|
250
|
695
|
406
|
362
|
324
|
M24
|
12-25
|
51
|
12"
|
300
|
86
|
178
|
285
|
830
|
483
|
432
|
381
|
M24
|
12-25
|
72
|
14"
|
350
|
92
|
190
|
320
|
900
|
533
|
476
|
413
|
M27
|
12-29
|
106
|
16"
|
400
|
102
|
216
|
355
|
980
|
597
|
540
|
470
|
M27
|
16-29
|
133
|
18"
|
450
|
114
|
222
|
380
|
1030
|
635
|
578
|
533
|
M30
|
16-32
|
176
|
20"
|
500
|
127
|
229
|
415
|
1110
|
699
|
635
|
584
|
M30
|
20-32
|
190
|
24"
|
600
|
154
|
267
|
475
|
1305
|
813
|
749.5
|
692
|
M33
|
20-35
|
394
|
30"
|
750
|
165
|
292
|
580
|
1525
|
985
|
914
|
857
|
M33
|
28-35
|
476
|
32"
|
800
|
190
|
318
|
630
|
1585
|
1060
|
978
|
914
|
M39
|
28-41
|
618
|
36"
|
900
|
203
|
330
|
680
|
1765
|
1168
|
1085
|
1022
|
M39
|
32-41
|
762
|
八、凱斯特牌美標蝶閥815L系列外形連接尺寸:
公稱通徑
|
結構長度
(標準值) |
外形尺寸
(參考值) |
連接尺寸
(標準值) |
參考重量
(kg) |
|||||
L
|
H
|
H0
|
D1
|
D2
|
M
|
Z-d
|
|||
6"
|
150
|
70
|
175
|
545
|
241.5
|
216
|
M20
|
8-22
|
28
|
8"
|
200
|
71
|
210
|
615
|
298.5
|
270
|
M20
|
8-22
|
36
|
10"
|
250
|
76
|
250
|
695
|
362
|
324
|
M24
|
12-25
|
53
|
12"
|
300
|
86
|
285
|
830
|
432
|
381
|
M24
|
12-25
|
74
|
14"
|
350
|
92
|
320
|
900
|
476
|
413
|
M27
|
12-29
|
110
|
16"
|
400
|
102
|
355
|
980
|
540
|
470
|
M27
|
16-29
|
138
|
18"
|
450
|
114
|
380
|
1030
|
578
|
533
|
M30
|
16-32
|
180
|
20"
|
500
|
127
|
415
|
1110
|
635
|
584
|
M30
|
20-32
|
196
|
24"
|
600
|
154
|
475
|
1305
|
749.5
|
692
|
M33
|
20-35
|
400
|
30"
|
750
|
165
|
580
|
1525
|
914
|
857
|
M33
|
28-35
|
482
|
36"
|
900
|
203
|
680
|
1765
|
1085
|
1022
|
M39
|
32-41
|
488
|
九、凱斯特牌美標蝶閥830W系列外形連接尺寸:
公稱通徑
|
結構長度
(標準值) |
外形尺寸
(參考值) |
連接尺寸(標準值)
|
參考重量
|
||||||||
L
|
L1
|
H
|
H0
|
D
|
D1
|
D2
|
M
|
Z-d
|
||||
2"
|
50
|
43
|
108
|
110
|
345
|
165
|
127
|
92
|
M18
|
8-19
|
9
|
20
|
3"
|
80
|
49
|
114
|
125
|
380
|
210
|
168
|
127
|
M20
|
8-22
|
12
|
29
|
4"
|
100
|
56
|
127
|
145
|
415
|
254
|
200
|
157
|
M20
|
8-22
|
13
|
35
|
5"
|
125
|
64
|
140
|
165
|
455
|
279
|
235
|
186
|
M20
|
8-22
|
18
|
40
|
6"
|
150
|
70
|
140
|
175
|
545
|
318
|
270
|
216
|
M20
|
12-22
|
28
|
81
|
8"
|
200
|
71
|
150
|
210
|
645
|
381
|
330
|
270
|
M24
|
12-26
|
37
|
94
|
10"
|
250
|
76
|
160
|
250
|
695
|
445
|
387
|
324
|
M27
|
16-29
|
56
|
158
|
12"
|
300
|
86
|
178
|
285
|
830
|
521
|
451
|
381
|
M30
|
16-32
|
79
|
183
|
14"
|
350
|
92
|
190
|
320
|
900
|
584
|
514
|
413
|
M30
|
20-32
|
116
|
239
|
16"
|
400
|
102
|
216
|
355
|
980
|
648
|
571
|
470
|
M33
|
20-35
|
146
|
302
|
18"
|
450
|
114
|
222
|
380
|
1030
|
711
|
628
|
533
|
M33
|
24-35
|
193
|
346
|
20"
|
500
|
127
|
229
|
415
|
1110
|
775
|
686
|
584
|
M33
|
24-35
|
209
|
434
|
24"
|
600
|
154
|
267
|
475
|
1305
|
914
|
813
|
692
|
M39
|
24-41
|
433
|
638
|
30"
|
750
|
165
|
292
|
580
|
1525
|
1092
|
997
|
857
|
M45
|
28-49
|
523
|
788
|
36"
|
900
|
203
|
330
|
680
|
1765
|
1270
|
1168
|
1022
|
M50
|
32-53
|
838
|
1146
|
十、凱斯特牌美標蝶閥830L系列外形連接尺寸:
公稱通徑
|
結構長度
(標準值) |
外形尺寸
(參考值) |
連接尺寸
(標準值) |
參考重量
|
|||||
L
|
H
|
H0
|
D1
|
D2
|
M
|
Z-d
|
|||
6"
|
150
|
76
|
175
|
545
|
270
|
216
|
M20
|
12-22
|
29
|
8"
|
200
|
89
|
210
|
615
|
330
|
270
|
M24
|
12-26
|
38
|
10"
|
250
|
114
|
250
|
695
|
387
|
324
|
M27
|
16-29
|
58
|
12"
|
300
|
114
|
285
|
830
|
451
|
381
|
M30
|
16-32
|
81
|
14"
|
350
|
127
|
320
|
900
|
514
|
413
|
M30
|
20-32
|
119
|
16"
|
400
|
140
|
355
|
980
|
591
|
470
|
M33
|
24-35
|
149
|
18"
|
450
|
152
|
380
|
1030
|
628
|
533
|
M33
|
24-35
|
198
|
20"
|
500
|
152
|
415
|
1110
|
686
|
584
|
M33
|
24-35
|
215
|
24"
|
600
|
178
|
475
|
1305
|
813
|
692
|
M39
|
24-41
|
436
|
30"
|
750
|
229
|
580
|
1525
|
997
|
857
|
M45
|
28-49
|
528
|
36"
|
900
|
241
|
680
|
1765
|
1168
|
1022
|
M50
|
32-52
|
843
|
訂貨須知:
一、①美標蝶閥產品名稱與型號②美標蝶閥口徑③美標蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的美標蝶閥型號,請按美標蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
