產品匯總

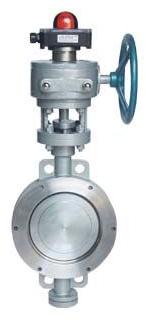

BWSX、XD371X消防信號蝶閥

- 產品型號:
- XD371X
- 產品口徑:
- 50-2000mm
- 產品壓力:
- 0.6-1.6Mpa
- 產品材質:
- 鑄鐵、鑄鋼
聯系我們

產品說明

一、產品[BWSX、XD371X消防信號蝶閥]的詳細資料：

產品名稱：消防信號蝶閥，對夾式管網襯膠蝶閥，法蘭式管網襯膠蝶閥，管網襯膠蝶閥

產品慨述：XD371X 信號蝶閥適用于消防系統中控制閥門，要求常開的場合，當閥門開或關到指定位置時，閥門上的信號裝置便可發出信號送至消防檢測中心可以顯示出蝶閥開啟或關閉，以防止閥門誤關閉而影響自動噴水滅火功能。

二、產品特點:

XD371X中線型對夾信號蝶閥是我廠引進國外先進技術而自行開發的中線型蝶閥，它具有結構簡單，密封可靠，開啟輕便、壽命長、維護方便等優點。故被廣泛地應用于給排水、建筑消防等系統各種管道上，尤其在消防管路中。本信號閥可明白無誤的顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛、大量的適用于消防系統中。

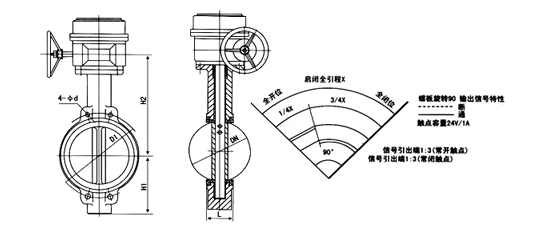

三、XD371X信號蝶閥結構圖:

四、主要技術參數:

公稱通經	公稱壓力	工作溫度	密封試驗	強度試驗	適用介質
DN50～400mm	1.0/1.6/2.5MPa	-10℃～-80℃	1.1倍公稱壓力	1.5倍公稱壓力	水、油、氣

五、主要零件材料:

序號	零件名稱	材質	序號	零件名稱	材質
1	閥體	球鐵、鑄鋼	7	密封圈	NBR。EPDM
2	閥軸	SUS410/SUS316	8	圓墊片	SUS316/黃銅
3	蝶板	球鐵噴塑、不銹鋼	9	對開環	SUS316/黃銅
4	閥座	EPDM，PTEE	10	擋圈	彈簧鋼
5	襯套	青銅，聚四氟乙烯

六、凱斯特牌消防信號蝶閥XD371X/J XD341X/J- Z.Q.C.P.R系列對連接尺寸：

公稱通徑		外形尺寸（參考值）								法蘭尺寸和螺栓孔尺寸（標準值）
公稱通徑		對夾式			法蘭式			A	B	0.6MPa				1.0MPa				1.6MPa
毫米	英寸	L半	H	H1	L半	H	H1	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	43	63	309	108	82.5	306	80	80	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	2 1/2	46	70	320	112	92.5	321	80	80	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	46	83	340	114	100	346	80	80	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	52	105	360	127	110	387	95	95	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	56	115	405	140	125	411	95	95	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	6	56	137	450	140	142.5	447	95	95	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	60	164	607	152	170	607	190	308	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	10	68	206	659	165	192.5	688	190	308	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	78	230	742	178	222.5	742	190	308	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	14	78	248	792	190	252.5	797	190	308	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	16	102	289	887	216	282.5	930	270	466	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	18	114	320	938	222	307.5	975	270	466	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	20	127	343	985	229	335	1065	270	466	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	24	154	413	1243	267	390	1225	457	625	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	28	165	478	1346	292	447.5	1343	457	625	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	32	190	525	1466	318	507.5	1436	457	625	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	36	203	585	1565	330	557.5	1616	598	853	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	40	216	640	1781	410	615	1711	598	853	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	48	254	755	1965	470	727.5	1971	598	853	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	56	270	910	2195	530	837.5	2218	860	1345	1630	1560	1510	36-36	1675	1530	1530	36-42	1685	1590	1530	36-48
1600	64	318	1030	2525	600	957.5	2578	860	1345	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	72	356	1140	2845	670	1057.5	2689	860	1345	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	80	406	1250	3075	760	1162.5	3022	952	1592	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62

訂貨須知：
一、①消防信號蝶閥產品名稱與型號②消防信號蝶閥口徑③消防信號蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的消防信號蝶閥型號，請按消防信號蝶閥閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
