一、用途：
凱斯特牌ZCM燃氣電磁閥是適用于城市煤氣、液體石油氣、天然氣、燃氣等多種煤氣為加熱燃燒介質管路做二位式通斷切換，進行溫度自動控制的執行機構。它廣泛應用于紡織業、印刷業的煤氣加熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。

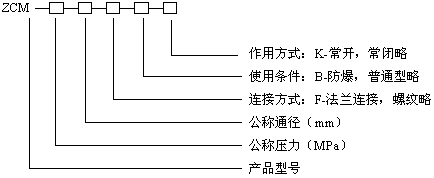

二、型號規格說明：
三、凱斯特牌ZCM燃氣電磁閥技術參數：
| 工作介質 |
煤氣、天然氣等
|
||||||||||||||
| 介質溫度℃ |
≤60
|
||||||||||||||
| 公稱壓力（MPa） |
1.0
|
||||||||||||||
| 工作壓差（MPa） |
0～0.02
|
0～0.04
|
|||||||||||||
| 電源電壓 |
AC220V其余規格可作特殊訂貨
|
||||||||||||||
| 額定流量系數（KV） |
按JB/T7352-94規定
|
||||||||||||||
| 泄漏量（m1/min） |
按JB/T7352-94·F規定
|
||||||||||||||
| 公稱通徑 |
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
| 功耗 |
50VA
|
90VA
|
170VA
|
470VA
|
|||||||||||

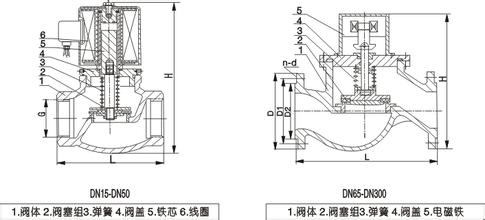

四、凱斯特牌ZCM燃氣電磁閥安裝尺寸：
|
公稱通徑
DN |
內螺紋連接
|
法蘭連接
|
|||||||||
|
外形尺寸
|
內螺紋
|
外形尺寸
|
法蘭尺寸
|
||||||||
|
H
|
L
|
G
|
H
|
L
|
D
|
D1
|
D2
|
b
|
f
|
n-d
|
|
|
15
|
148
|
92
|
1/2
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
20
|
148
|
92
|
3/4
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
25
|
148
|
110
|
1
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
32
|
182
|
120
|
11/4
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
40
|
182
|
140
|
11/2
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
50
|
192
|
162
|
2
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
65
|
-
|
-
|
-
|
324
|
250
|
185
|
145
|
118
|
20
|
3
|
4-φ18
|
|
80
|
-
|
-
|
-
|
335
|
270
|
200
|
160
|
132
|
20
|
3
|
4-φ18
|
|
100
|
-
|
-
|
-
|
475
|
320
|
220
|
180
|
156
|
22
|
3
|
4-φ18
|
|
125
|
-
|
-
|
-
|
516
|
360
|
250
|
210
|
184
|
22
|
3
|
8-φ18
|
|
150
|
-
|
-
|
-
|
540
|
400
|
285
|
240
|
211
|
24
|
3
|
8-φ22
|
|
200
|
-
|
-
|
-
|
540
|
600
|
340
|
295
|
266
|
24
|
3
|
8-φ22
|
|
250
|
-
|
-
|
-
|
610
|
750
|
395
|
350
|
319
|
26
|
3
|
12-φ22
|
|
300
|
-
|
-
|
-
|
640
|
850
|
445
|
400
|
370
|
26
|
4
|
12-φ22
|
五、常閉型：
六、常開型：
訂貨須知：
一、①ZCM燃氣電磁閥產品名稱與型號②ZCM燃氣電磁閥口徑③ZCM燃氣電磁閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的ZCM燃氣電磁閥型號，請按ZCM燃氣電磁閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
