一、產品ZCG[高溫電磁閥]的詳細資料:
產品型號:ZCGL
產品名稱:高溫電磁閥
產品特點:產品特點特殊材料 耐溫性好 頻繁動作 壽命超長 特種密封 防止泄漏 高溫電磁閥價格,高溫電磁閥廠家,高溫電磁閥報價。

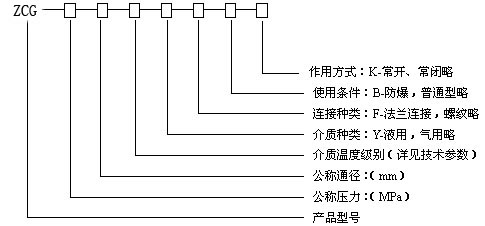

型號說明:
二、應用范圍:
航天、船舶重工、石油化工、電力裝備、生物制藥、工業爐窯、釀酒、干燥設備、暖通空調、電鍍涂裝、食品工業、熱電廠、橡塑機械等。
三、主要技術參數:
原理結構:分步直動活塞型、先導活塞型
流體溫度:C7組:≤350℃
控制方式:常閉式、常開式
標準電壓:AC220V、DC24V (其它可特制)
流體范圍①:熱水、蒸汽、導熱油等高溫介質
環境溫度:-30--75℃
密封材料:PTFE、紫銅
電氣連接:接線盒
防護等級:普通型IP54、防爆型IP56
防爆等級:dⅡBT4

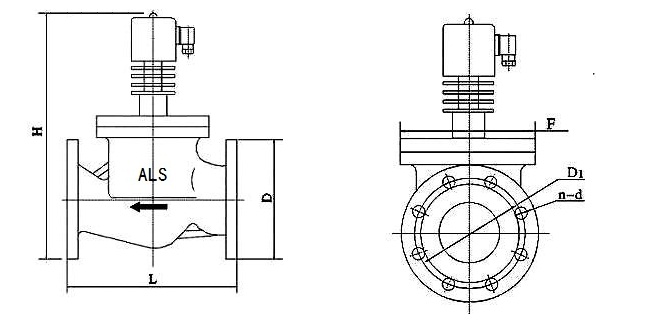

四、凱斯特牌不銹鋼高溫電磁閥規格參數及安裝尺寸:
型號規格② |
通徑DN[mm] |
工作壓力 |
閥體材質 |
內螺紋式尺寸[mm] |
法蘭式尺寸[mm] |
||||||
G |
L |
H |
L |
H |
D |
D1 |
n-d |
||||
ZCG15 |
15 |
B016級:0-16 |
不銹鋼 |
1/2〃 |
90 |
198 |
90 |
200 |
Φ95 |
65 |
4-Φ12 |
ZCG 20 |
20 |
3/4〃 |
95 |
200 |
115 |
205 |
Φ105 |
75 |
4-Φ14 |
||
ZCG 25 |
25 |
1〃 |
110 |
210 |
125 |
210 |
Φ115 |
85 |
4-Φ14 |
||
ZCG 32 |
32 |
1 1/4〃 |
120 |
220 |
140 |
220 |
Φ135 |
100 |
4-Φ18 |
||
ZCG 40 |
40 |
1 1/2〃 |
140 |
230 |
165 |
230 |
Φ145 |
110 |
4-Φ18 |
||
ZCG 50 |
50 |
2〃 |
160 |
245 |
190 |
260 |
Φ160 |
125 |
4-Φ18 |
||
ZCGL65F |
65 |
B16級:0.5-16 |
不銹鋼 |
- | - | - |
250 |
310 |
Φ185 |
145 |
4-Φ18 |
ZCG 80F |
80 |
- | - | - |
270 |
325 |
Φ200 |
160 |
8-Φ18 |
||
ZCG100F |
100 |
- | - | - |
320 |
420 |
Φ220 |
180 |
8-Φ18 |
||
ZCG150F |
150 |
- | - | - |
400 |
490 |
Φ285 |
240 |
8-Φ18 |
注解:①流體若含有雜質,應在電磁閥前端管路上安裝過濾閥(濾網≥60目),粘度≤20CST,且無凝固或結晶現象;
②型號后字母含義:法蘭式加F(螺紋式略),常開式加-K,防爆型加-E,碳鋼材質加-WCB(不銹鋼略);
訂貨須知:
一、①不銹鋼高溫電磁閥產品名稱與型號②不銹鋼高溫電磁閥口徑③不銹鋼高溫電磁閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的不銹鋼高溫電磁閥型號,請按不銹鋼高溫電磁閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
