一、產品[Z40H/Y美標閘閥]的詳細資料：
產品名稱：美標閘閥
產品型號：Z40H/Y
產品簡介：Z40H/Y美標閘閥采用楔式彈性閘板結構設計緊湊合理，造型美觀密封可靠，美標閘閥廣泛用于石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。法蘭連接鋼制美標閘閥適用于ANSI Class150～1500，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。有手動、傘齒輪傳動及電動等。
結構特點：
①產品設計制造符合國外先進標準要求，密封可靠，性能優良。
②結構設計緊湊合理，造型美觀。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
二、美標閘閥應用規范：
|
設計與制造 Design and Manufacture |
結構長度 |
法蘭尺寸 |
對焊連接尺寸 |
壓力-溫度Pressure Temperature Lating |
試驗-檢驗Inspection and Test |
|
API 600 |
ANSI B16.10 |
ANSI B16.5 |
ANSI B16.25 |
ANSI B16.34 |
API 598 |
|
API 6D |
API 6D |
ANSI B16.5 |
ANSI B16.25 |
ANSI B16.34 |
API 6D |
三、壓力試驗 Pressure Test ：
|
公稱壓力PN(Lb) NominalPressure |
強度試驗 |
水密封試驗 |
氣密封試驗 |
|||
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
|
150 |
3.0 |
430 |
2.2 |
315 |
0.4-0.7 |
60-100 |
|
300 |
7.7 |
1110 |
5.7 |
815 |
||
|
600 |
15.3 |
2220 |
11.3 |
630 |
||
|
900 |
23.0 |
3330 |
17 |
2445 |
||
四、主要零件材料及性能 Main Part Materials and Property：
|
體蓋瓣 Body Cover Disc |
閥桿 |
密封面 |
墊片（環） |
填料 Packing |
工作溫度℃Working Temperature |
適用介質Suitable Medium |
|
WCB |
2Cr13 |
13Cr |
增強柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite |
柔性石墨 增強柔性石墨 |
≤425 |
水 蒸汽 油品 |
|
WC1 |
38CrMoAl 25Cr2MoV |
≤425 |
||||
|
WC6 |
≤540 |
|||||
|
WC9 |
≤570 |
|||||
|
C5 C12 |
≤540 |
|||||
|
CF8 |
F304 |
≤200 |
硝酸 |
|||
|
CF8M |
F316 |
|||||
|
CF3 |
F304L |
|||||
|
CF3M |
F316L |

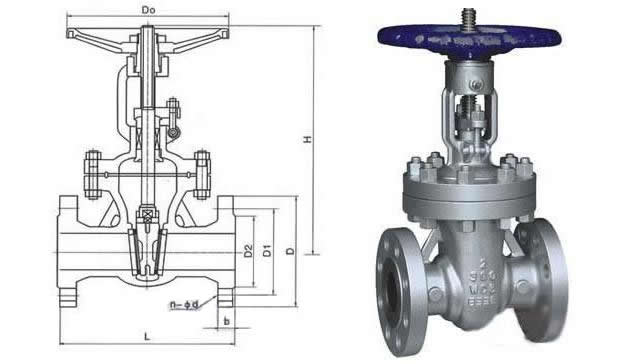

五、150Lb主要尺寸和重量 Size Main Dimensions and Weight：
|
DN |
150Lb凸面法蘭（RF） 主要尺寸 Dimensions（mm） |
重量 Weight |
||||||||
|
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
|
15 |
1/2 |
108 |
89 |
60.5 |
35 |
11.2 |
4-16 |
169 |
100 |
5 |
|
20 |
3/4 |
117 |
98 |
69.9 |
43 |
12.7 |
4-16 |
192 |
100 |
6.1 |
|
25 |
1 |
127 |
108 |
79.2 |
51 |
14.2 |
4-16 |
230 |
120 |
9 |
|
32 |
11/4 |
140 |
117 |
89 |
63 |
16 |
4-16 |
246 |
120 |
12 |
|
40 |
11/2 |
165 |
127 |
98.6 |
73 |
17.5 |
4-16 |
283 |
150 |
17 |
|
50 |
2 |
178 |
152 |
120.7 |
92 |
19.0 |
4-19 |
323 |
150 |
23 |
|
65 |
21/2 |
190.5 |
178 |
139.7 |
105 |
22.4 |
4-19 |
347 |
180 |
45 |
|
80 |
3 |
230 |
190 |
152.4 |
127 |
24 |
4-19 |
383 |
200 |
50 |
|
100 |
4 |
229 |
229 |
190.5 |
157 |
24 |
8-19 |
457 |
200 |
63 |
|
125 |
5 |
254 |
254 |
216 |
186 |
24 |
8-22.5 |
632 |
250 |
89 |
|
150 |
6 |
267 |
279 |
241.5 |
216 |
25.4 |
8-22.5 |
635 |
250 |
108 |
|
200 |
8 |
292 |
343 |
298.5 |
270 |
28.4 |
8-22.5 |
762 |
280 |
171 |
|
250 |
10 |
330 |
406 |
362 |
324 |
30.2 |
12-25.4 |
892 |
300 |
263 |
|
300 |
12 |
356 |
483 |
431.8 |
381 |
32 |
12-25.4 |
1080 |
350 |
346 |
|
350 |
14 |
381 |
533 |
476.3 |
413 |
35 |
12-29 |
1295 |
350 |
488 |
|
400 |
16 |
406 |
597 |
539.8 |
470 |
36.6 |
16-29 |
1435 |
400 |
621 |
|
450 |
18 |
432 |
635 |
577.9 |
533 |
39.6 |
16-32 |
1626 |
400 |
814 |
|
500 |
20 |
457 |
398 |
635 |
584 |
43 |
20-32 |
1829 |
450 |
992 |
|
600 |
24 |
508 |
813 |
749.3 |
692 |
48.8 |
20-35 |
2175 |
500 |
1492 |
|
650 |
26 |
559 |
786 |
744.5 |
711 |
51.3 |
36-22.5 |
2235 |
550 |
1801 |
|
700 |
28 |
610 |
837 |
795.3 |
762 |
44.5 |
40-22.5 |
2310 |
600 |
1933 |
|
750 |
30 |
610 |
887 |
846 |
813 |
44.5 |
44-22.5 |
2695 |
600 |
2272 |
|
800 |
32 |
660 |
941 |
900 |
864 |
46 |
48-22.5 |
3708 |
-- |
-- |
|
900 |
36 |
711 |
1057 |
1009.7 |
927 |
52.3 |
40-25.4 |
3924 |
-- |
-- |
|
1000 |
40 |
812 |
1175 |
1120.6 |
1080 |
55.6 |
44-25.4 |
4318 |
-- |
-- |
六、300Lb主要尺寸和重量 Size Main Dimensions and Weight ：
|
DN |
300Lb凸面法蘭（RF） 主要尺寸Dimensions（mm） |
重量 |
||||||||
|
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
|
15 |
1/2 |
140 |
95 |
66.5 |
35 |
14.2 |
4-16 |
169 |
120 |
5.2 |
|
20 |
3/4 |
152 |
117 |
82.5 |
43 |
16 |
4-19 |
193 |
150 |
6.3 |
|
25 |
1 |
165 |
123 |
89 |
51 |
17.5 |
4-19 |
230 |
150 |
8.6 |
|
32 |
11/4 |
178 |
133 |
98.5 |
63 |
19 |
4-19 |
246 |
160 |
14.3 |
|
40 |
11/2 |
190 |
155 |
114.3 |
76 |
20.6 |
4-22.5 |
283 |
180 |
15.6 |
|
50 |
2 |
216 |
165 |
127 |
92 |
22.4 |
8-19 |
330 |
200 |
30 |
|
65 |
21/2 |
241 |
190 |
149.4 |
105 |
25.4 |
8-22.5 |
368 |
240 |
44 |
|
80 |
3 |
283 |
210 |
168.1 |
127 |
28.4 |
8-22.5 |
394 |
280 |
61 |
|
100 |
4 |
305 |
254 |
200.2 |
157 |
31.8 |
8-22.5 |
473 |
300 |
77 |
|
125 |
5 |
381 |
279 |
235 |
186 |
35 |
8-22.5 |
660 |
350 |
125 |
|
150 |
6 |
403 |
318 |
269.7 |
216 |
36.6 |
12-25.5 |
711 |
400 |
153 |
|
200 |
8 |
419 |
381 |
330.2 |
270 |
41.2 |
12-25.4 |
813 |
400 |
286 |
|
250 |
10 |
457 |
444 |
387.5 |
324 |
47.8 |
16-28.4 |
1003 |
450 |
412 |
|
300 |
12 |
502 |
521 |
450.8 |
381 |
50.8 |
16-32 |
1137 |
500 |
576 |
|
350 |
14 |
762 |
584 |
514.4 |
413 |
54 |
20-32 |
1489 |
600 |
886 |
|
400 |
16 |
838 |
648 |
571.5 |
470 |
57.2 |
20-35 |
1580 |
650 |
1175 |
|
450 |
18 |
914 |
711 |
628.7 |
533 |
60.4 |
24-35 |
1017 |
700 |
1301 |
|
500 |
20 |
991 |
775 |
685.8 |
584 |
63.5 |
24-35 |
2228 |
700 |
1672 |
|
600 |
24 |
1143 |
914 |
812.8 |
692 |
70 |
24-41 |
2650 |
750 |
2556 |
|
650 |
26 |
1245 |
867 |
803.1 |
736.6 |
90.0 |
32-35 |
3219 |
-- |
-- |
|
700 |
28 |
1346 |
921 |
857.3 |
787.4 |
90.0 |
36-35 |
3378 |
-- |
-- |
|
750 |
30 |
1397 |
991 |
902.8 |
844.6 |
93.7 |
36-38 |
3530 |
-- |
-- |
七、600Lb主要尺寸和重量 Size Main Dimensions and Weight：
|
DN |
600Lb凸面法蘭（RF） 主要尺寸Dimensions（mm） |
重量 |
||||||||
|
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
|
15 |
1/2 |
165 |
95 |
66.5 |
35 |
14.5 |
4-16 |
169 |
160 |
5.9 |
|
20 |
3/4 |
190 |
117 |
82.5 |
43 |
16 |
4-19 |
193 |
180 |
7.5 |
|
25 |
1 |
216 |
124 |
89 |
51 |
17.5 |
4-19 |
230 |
200 |
10.2 |
|
32 |
11/4 |
229 |
133 |
98.5 |
63 |
21 |
4-19 |
246 |
200 |
16.7 |
|
40 |
11/2 |
241 |
156 |
114.3 |
73 |
22.5 |
4-22 |
283 |
240 |
17.4 |
|
50 |
2 |
292 |
165 |
127 |
92 |
33 |
8-19 |
425 |
280 |
44 |
|
65 |
21/2 |
330 |
190 |
149.4 |
105 |
36 |
8-22 |
485 |
320 |
55 |
|
80 |
3 |
356 |
210 |
168.1 |
127 |
39 |
8-22 |
510 |
350 |
80 |
|
100 |
4 |
432 |
273 |
216 |
157 |
45 |
8-25 |
610 |
400 |
145 |
|
125 |
5 |
508 |
330 |
266 |
186 |
52 |
8-29 |
700 |
450 |
187 |
|
150 |
6 |
559 |
356 |
292.1 |
216 |
55 |
12-29 |
820 |
500 |
241 |
|
200 |
8 |
660 |
419 |
349.3 |
270 |
63 |
12-32 |
920 |
600 |
309 |
|
250 |
10 |
787 |
508 |
432 |
324 |
71 |
16-35 |
1080 |
650 |
522 |
|
300 |
12 |
838 |
559 |
489 |
381 |
74 |
20-35 |
1220 |
650 |
779 |
|
350 |
14 |
889 |
603 |
527 |
413 |
77 |
20-38 |
1473 |
700 |
1108 |
|
400 |
16 |
991 |
686 |
603 |
470 |
84 |
20-41 |
1651 |
800 |
1503 |
|
450 |
18 |
1092 |
743 |
654 |
533 |
90 |
20-45 |
1727 |
800 |
1939 |
|
500 |
20 |
1194 |
813 |
724 |
584 |
96 |
24-45 |
2019 |
800 |
2733 |
|
600 |
24 |
1397 |
940 |
838 |
692 |
109 |
24-51 |
2155 |
-- |
4177 |
訂貨須知：
一、①Z40H/Y美標閘閥產品名稱與型號②Z40H/Y美標閘閥口徑③Z40H/Y美標閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的Z40H/Y美標閘閥型號，請按Z40H/Y美標閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
