一、產品[Z43F帶導流孔平板閘閥]的詳細資料:
產品名稱:導流孔平板閘閥 帶導流孔平板閘閥
產品型號:(K)Z43F Z43F
產品簡介:Z43H系列帶導流孔平板閘閥采用新型浮動式密封結構,適用于壓力不大于10MPa,溫度-29~121℃的H2S氣體含量較高的天然氣管線上,作為控制介質的啟閉及調節裝置,該產品結構設計新穎、選材恰當、測試嚴格、操作輕便,具有較強的防腐、耐磨、耐沖蝕性能,是石油工業界一種理想的新型裝備。
二、帶導流孔平板閘閥Z43H-16C應用范圍:
平板閘閥適用于天然氣,石油,化工,環保,城市管道,燃氣管線等輸送管線,放空系統和汽儲存裝置上,用作啟閉設備。
Z43型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線
三、 帶導流孔平板閘閥Z43H-16C結構特征與工作原理
1、 采用浮動閥座,雙向啟閉,密封可靠,啟閉靈活。
2、 閘板均有導向條給予精密導向,同時密封面均噴焊硬質合金,耐沖蝕。
3、 閥體承載能力高,通道為直通式,全開時,與閘板導流孔相貫通和直管相似,流阻很小。閥桿采用復合填料,多重密封,使得密封可靠,摩擦力小。
4、 關閉閥門時,順時針轉動手輪,閘板下移至底部,由于介質壓強的作用,將進口端密封座推向閘板方向,形成較大的密封比壓,從而形成第一道密封。同時,將閘板壓向出口端密封座上,成為雙重密封。
5、 由于采用雙重密封,所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。
6、 開啟閘板時,逆時針旋轉手輪,閘板上移,導流孔與通道孔相貫通。隨著閘板的上升,貫通孔逐漸加大,至極限位置時,導流孔與通道孔相重合,此時全開。
設計標準
|
JB/T5298、APl6D
|
法蘭
|
GB/T 12221、JB/T 5298
|
焊接
|
GB/T 15188.1
|
連接法蘭
|
GB/T9113、JB/T 79 ANSl 16.5a
|
對焊端
|
GB/T 12224
|
試驗和檢驗
|
GB/T3927、JB/T 9092
|
適用范圍
|
PN10.0~42.0MPa
|
DN25~200mm
|
適用溫度
|
-29~121℃
|
|
適用介質
|
普通型
|
石油、天然氣、成油品、水等
|
抗硫型
|
含H2S、CO2的石油、天然氣等
|
|
連接形式
|
法蘭端、焊接端、卡箍端
|
|
驅動方式
|
手動、電動、氣動等
|
|
零件名稱
|
閥體、閥蓋
|
閘板
|
閥桿
|
閥座
|
閥桿螺母
|
填料
|
"Z"型
|
WCB、鉻鉬鋼
|
合金鋼(焊硬質合金)
|
不銹鋼
|
合金鋼(焊硬質合金)
|
鋁青銅
|
聚四氟乙烯、氟橡膠 PTFE、
|

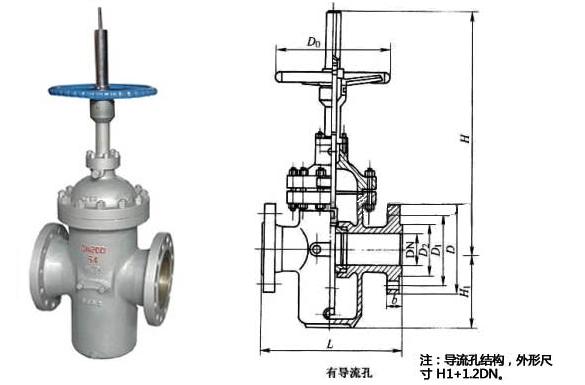

PN10 |
||||||||||
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
50 |
178 |
160 |
125 |
100 |
20 |
4×Φ18 |
450 |
130 |
250 |
25 |
65 |
190 |
180 |
145 |
120 |
20 |
4×Φ18 |
550 |
160 |
300 |
44 |
80 |
203 |
195 |
160 |
135 |
22 |
4×Φ18 |
610 |
180 |
300 |
49 |
100 |
229 |
215 |
180 |
155 |
22 |
8×Φ18 |
700 |
214 |
300 |
57 |
125 |
254 |
245 |
210 |
185 |
24 |
8×Φ18 |
798 |
257 |
350 |
104 |
150 |
267 |
280 |
240 |
210 |
24 |
8×Φ23 |
895 |
300 |
350 |
115 |
200 |
292 |
335 |
295 |
265 |
26 |
8×Φ23 |
1130 |
388 |
350 |
154 |
250 |
330 |
390 |
350 |
320 |
28 |
12×Φ23 |
1290 |
475 |
400 |
264 |
300 |
356 |
440 |
400 |
368 |
28 |
12×Φ23 |
1480 |
547 |
450 |
330 |
350 |
381 |
500 |
460 |
428 |
30 |
16×Φ23 |
1600 |
625 |
450 |
506 |
400 |
406 |
565 |
515 |
482 |
32 |
16×Φ25 |
1850 |
712 |
500 |
616 |
450 |
432 |
615 |
565 |
532 |
32 |
20×Φ25 |
2080 |
785 |
500 |
858 |
500 |
457 |
670 |
620 |
585 |
34 |
20×Φ25 |
2300 |
880 |
600 |
1155 |
600 |
508 |
780 |
725 |
685 |
36 |
20×Φ30 |
2680 |
1045 |
800 |
1848 |
700 |
610 |
895 |
840 |
800 |
40 |
24×Φ30 |
3080 |
1190 |
800 |
2475 |
800 |
660 |
1010 |
950 |
905 |
44 |
24×Φ34 |
3491 |
1360 |
1000 |
3498 |
900 |
711 |
1110 |
1050 |
1005 |
46 |
28×Φ34 |
3897 |
1510 |
1000 |
4686 |
1000 |
811 |
1220 |
1180 |
1115 |
50 |
28×Φ34 |
4317 |
1715 |
1200 |
6094 |
PN16 |
||||||||||
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
50 |
178 |
160 |
125 |
100 |
16 |
4×Φ18 |
450 |
130 |
250 |
27 |
65 |
190 |
180 |
145 |
120 |
18 |
4×Φ18 |
550 |
160 |
300 |
46 |
80 |
203 |
195 |
160 |
135 |
20 |
8×Φ18 |
610 |
180 |
300 |
52 |
100 |
229 |
215 |
180 |
155 |
20 |
8×Φ18 |
700 |
214 |
300 |
60 |
125 |
254 |
245 |
210 |
185 |
22 |
8×Φ18 |
798 |
257 |
350 |
110 |
150 |
267 |
280 |
240 |
210 |
24 |
8×Φ23 |
895 |
300 |
350 |
126 |
200 |
292 |
335 |
295 |
265 |
26 |
12×Φ23 |
1130 |
388 |
350 |
165 |
250 |
330 |
405 |
355 |
320 |
30 |
12×Φ25 |
1480 |
547 |
450 |
385 |
300 |
356 |
460 |
410 |
375 |
30 |
12×Φ25 |
1480 |
547 |
450 |
385 |
350 |
381 |
520 |
470 |
435 |
34 |
16×Φ25 |
1660 |
625 |
450 |
550 |
400 |
406 |
580 |
525 |
485 |
36 |
16×Φ25 |
1850 |
712 |
500 |
671 |
450 |
432 |
640 |
585 |
545 |
40 |
20×Φ30 |
2080 |
785 |
500 |
1069 |
500 |
457 |
705 |
650 |
608 |
44 |
20×Φ34 |
2300 |
880 |
600 |
1320 |
600 |
508 |
840 |
770 |
718 |
48 |
20×Φ41 |
2680 |
1045 |
800 |
2035 |
700 |
610 |
910 |
840 |
788 |
50 |
24×Φ41 |
3080 |
1190 |
800 |
3201 |
800 |
660 |
1020 |
950 |
898 |
52 |
24×Φ41 |
3491 |
1360 |
1000 |
3960 |
900 |
11 |
1120 |
1050 |
998 |
54 |
28×Φ41 |
3897 |
1510 |
1000 |
5445 |
1000 |
811 |
1255 |
1170 |
1110 |
56 |
28×Φ48 |
4317 |
1715 |
1200 |
6776 |
PN25 |
||||||||||
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
50 |
178 |
160 |
125 |
100 |
20 |
4×Φ18 |
450 |
130 |
250 |
27 |
65 |
190 |
180 |
145 |
120 |
22 |
8×Φ18 |
550 |
160 |
300 |
49 |
80 |
203 |
195 |
160 |
135 |
22 |
8×Φ18 |
610 |
180 |
300 |
55 |
100 |
229 |
230 |
190 |
160 |
24 |
8×Φ23 |
700 |
214 |
300 |
66 |
125 |
254 |
270 |
220 |
188 |
28 |
8×Φ25 |
798 |
257 |
350 |
121 |
150 |
267 |
300 |
250 |
218 |
30 |
8×Φ25 |
895 |
300 |
350 |
121 |
200 |
292 |
360 |
310 |
278 |
34 |
12×Φ25 |
1130 |
390 |
350 |
181 |
250 |
330 |
425 |
370 |
332 |
36 |
12×Φ30 |
1290 |
480 |
400 |
310 |
300 |
336 |
485 |
430 |
390 |
40 |
16×Φ30 |
1480 |
550 |
450 |
410 |
350 |
381 |
550 |
490 |
448 |
44 |
16×Φ34 |
1660 |
625 |
450 |
580 |
400 |
406 |
610 |
550 |
505 |
48 |
16×Φ34 |
1850 |
710 |
500 |
700 |
450 |
432 |
660 |
600 |
550 |
50 |
20×Φ34 |
2080 |
785 |
500 |
110 |
500 |
457 |
730 |
660 |
610 |
52 |
20×Φ41 |
2300 |
880 |
600 |
1410 |
600 |
508 |
840 |
770 |
718 |
56 |
20×Φ41 |
2680 |
1050 |
800 |
2120 |
700 |
610 |
955 |
875 |
815 |
60 |
24×Φ48 |
3080 |
1190 |
800 |
3310 |
800 |
660 |
1070 |
990 |
930 |
64 |
24×Φ48 |
3491 |
1360 |
1000 |
4200 |
900 |
711 |
1180 |
1090 |
1025 |
66 |
28×Φ54 |
3897 |
1510 |
1000 |
5630 |
1000 |
811 |
1305 |
1210 |
1140 |
68 |
28×Φ58 |
4317 |
1720 |
1200 |
7040 |
PN40 |
||||||||||
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
50 |
216 |
160 |
125 |
100 |
20 |
4×Φ18 |
458 |
130 |
250 |
42 |
65 |
241 |
180 |
145 |
120 |
22 |
8×Φ18 |
555 |
150 |
300 |
62 |
80 |
283 |
195 |
160 |
135 |
22 |
8×Φ18 |
615 |
180 |
300 |
75 |
100 |
305 |
230 |
190 |
160 |
24 |
8×Φ23 |
710 |
214 |
300 |
82 |
125 |
381 |
270 |
220 |
188 |
28 |
8×Φ25 |
800 |
257 |
350 |
146 |
150 |
403 |
300 |
250 |
218 |
30 |
8×Φ25 |
796 |
300 |
350 |
181 |
200 |
419 |
375 |
320 |
282 |
38 |
12×Φ30 |
1135 |
388 |
350 |
346 |
250 |
457 |
445 |
385 |
345 |
42 |
12×Φ34 |
1401 |
475 |
400 |
451 |
300 |
502 |
510 |
450 |
408 |
46 |
16×Φ34 |
1580 |
547 |
450 |
682 |
PN63 |
||||||||||
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
50 |
250 |
175 |
135 |
105 |
26 |
4×Φ23 |
460 |
158 |
300 |
60 |
65 |
280 |
200 |
160 |
130 |
28 |
8×Φ23 |
555 |
190 |
300 |
79 |
80 |
310 |
210 |
170 |
140 |
30 |
8×Φ23 |
625 |
225 |
350 |
93 |
100 |
350 |
250 |
200 |
168 |
32 |
8×Φ25 |
720 |
255 |
350 |
108 |
125 |
400 |
295 |
240 |
202 |
36 |
8×Φ30 |
806 |
275 |
400 |
180 |
150 |
450 |
340 |
280 |
240 |
38 |
8×Φ34 |
910 |
330 |
400 |
225 |
200 |
550 |
405 |
345 |
300 |
44 |
12×Φ34 |
1145 |
410 |
500 |
385 |
250 |
650 |
470 |
400 |
352 |
48 |
12×Φ41 |
1411 |
490 |
500 |
539 |
300 |
750 |
530 |
460 |
412 |
54 |
16×Φ41 |
1590 |
570 |
600 |
836 |
PN100 |
||||||||||
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
50 |
250 |
195 |
145 |
112 |
28 |
4×Φ25 |
468 |
158 |
300 |
65 |
65 |
280 |
220 |
170 |
138 |
32 |
8×Φ25 |
565 |
190 |
300 |
93 |
80 |
310 |
230 |
180 |
148 |
34 |
8×Φ25 |
625 |
225 |
350 |
108 |
100 |
350 |
265 |
210 |
172 |
38 |
8×Φ30 |
720 |
255 |
350 |
134 |
125 |
400 |
310 |
250 |
210 |
42 |
8×Φ34 |
806 |
275 |
400 |
203 |
150 |
450 |
350 |
290 |
250 |
46 |
12×Φ34 |
910 |
330 |
400 |
317 |
200 |
550 |
430 |
360 |
312 |
54 |
12×Φ41 |
1145 |
410 |
500 |
545 |
250 |
650 |
500 |
430 |
382 |
60 |
12×Φ41 |
1411 |
490 |
500 |
627 |
300 |
750 |
585 |
500 |
442 |
70 |
16×Φ48 |
1590 |
570 |
600 |
869 |
PN160 |
||||||||||
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
50 |
300 |
215 |
165 |
132 |
36 |
8×Φ25 |
473 |
158 |
300 |
90 |
65 |
340 |
245 |
190 |
152 |
44 |
8×Φ30 |
570 |
190 |
300 |
125 |
80 |
380 |
260 |
205 |
168 |
46 |
8×Φ30 |
630 |
225 |
350 |
170 |
100 |
472 |
300 |
240 |
200 |
48 |
8×Φ34 |
725 |
255 |
350 |
220 |
125 |
500 |
355 |
285 |
238 |
60 |
8×Φ41 |
810 |
275 |
400 |
375 |
150 |
550 |
390 |
318 |
270 |
66 |
12×Φ41 |
915 |
330 |
400 |
650 |
200 |
630 |
480 |
400 |
345 |
78 |
12×Φ48 |
1150 |
410 |
500 |
840 |
250 |
775 |
580 |
485 |
425 |
88 |
12×Φ54 |
1416 |
490 |
500 |
1120 |
300 |
900 |
665 |
570 |
510 |
100 |
16×Φ54 |
1595 |
570 |
600 |
1390 |
訂貨須知:
一、①Z43F帶導流孔平板閘閥產品名稱與型號②Z43F帶導流孔平板閘閥口徑③Z43F帶導流孔平板閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的Z43F帶導流孔平板閘閥型號,請按Z43F帶導流孔平板閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
