一、產品[PZ273H電液動刀型閘閥]的詳細資料：
產品名稱：電液動刀型閘閥
產品型號：PZ273H
產品介紹：PZ273H刀型閘閥通過電液聯動裝置往復推位來控制閥門的開啟和關閉,如配置傳感器或數字顯示裝置,可進行遠距離,高空的危險地區的集中或程序控制,廣泛應用于冶金、電力、煤炭、礦山、水利等行業,是一種應用性強的新型更新替代產品。
二、PZ273H電液動刀型閘閥特點：
1、 機、電、液、儀一體化，實現現場控制，集中監控或自動控制。2、無級調力，運行平穩，沖擊力小，運用于較高壓力場合。3、節能，液壓傳動效率高達80％。4、閥門整體結構緊湊，體積小，無需液壓泵站。5、可控制任意閥位并可鎖定。
三、PZ273H/Y電液動刀型閘閥主要性能規范：
|
公稱壓力(MPa) |
殼體試驗(MPa) |
密封試驗(MPa) |
工作溫度 |
適用介質 |
|
1.0 1.6 |
1.5 2.4 |
1.1 1.8 |
橡膠≤80℃四氟密封≤180℃硬密封≤425℃ |
紙漿、污水、煤漿、灰、渣水混合物 |
四、PZ273H/Y電液動刀型閘閥主要零部件材質：
|
體、蓋 |
閘板 |
閥桿 |
密封面 |
|
不銹鋼、碳鋼、灰鑄鐵 |
碳鋼、
不銹鋼 |
不銹鋼 |
橡膠、四氟、不銹鋼、硬質合金 |

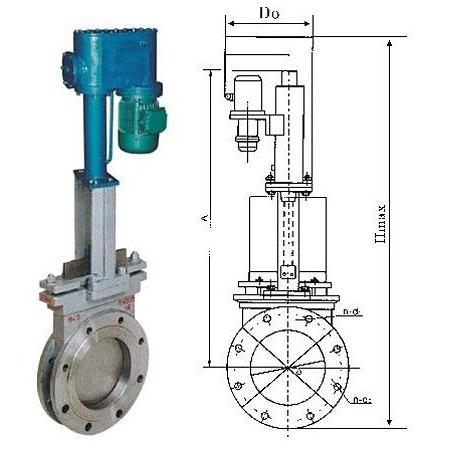

五、PZ273H電液動刀型閘閥連接尺寸：
|
MPa |
DN |
L |
D1 |
D2 |
H |
A |
B |
N-M |
|
0.6 |
50 |
43 |
90 |
110 |
650 |
160 |
140 |
4-M12 |
|
65 |
46 |
110 |
130 |
670 |
160 |
140 |
4-M12 |
|
|
80 |
46 |
125 |
150 |
685 |
160 |
140 |
4-M16 |
|
|
100 |
52 |
145 |
170 |
755 |
200 |
160 |
4-M16 |
|
|
125 |
56 |
175 |
200 |
790 |
200 |
160 |
8-M16 |
|
|
150 |
56 |
200 |
225 |
865 |
200 |
160 |
8-M16 |
|
|
200 |
60 |
255 |
280 |
940 |
220 |
180 |
8-M16 |
|
|
250 |
68 |
310 |
335 |
1030 |
220 |
180 |
12-M16 |
|
|
300 |
78 |
362 |
395 |
1180 |
220 |
180 |
12-M20 |
|
|
350 |
78 |
412 |
445 |
1285 |
220 |
180 |
12-M20 |
|
|
400 |
102 |
462 |
495 |
1390 |
240 |
220 |
16-M20 |
|
|
450 |
114 |
518 |
550 |
1500 |
240 |
220 |
16-M20 |
|
|
500 |
127 |
568 |
600 |
1600 |
240 |
220 |
16-M20 |
|
|
1.0 |
50 |
43 |
100 |
125 |
650 |
160 |
140 |
4-M16 |
|
65 |
46 |
120 |
145 |
670 |
160 |
140 |
4-M16 |
|
|
80 |
46 |
135 |
160 |
685 |
160 |
140 |
4-M16 |
|
|
100 |
52 |
155 |
180 |
755 |
200 |
160 |
8-M16 |
|
|
125 |
56 |
185 |
210 |
790 |
200 |
160 |
8-M16 |
|
|
150 |
56 |
210 |
240 |
865 |
200 |
160 |
8-M20 |
|
|
200 |
60 |
265 |
295 |
940 |
220 |
180 |
8-M20 |
|
|
250 |
68 |
320 |
350 |
1030 |
220 |
180 |
12-M20 |
|
|
300 |
78 |
368 |
400 |
1180 |
220 |
180 |
12-M20 |
|
|
350 |
78 |
428 |
460 |
1285 |
220 |
180 |
16-M20 |
|
|
400 |
102 |
482 |
515 |
1390 |
240 |
220 |
16-M20 |
|
|
450 |
114 |
532 |
565 |
1500 |
240 |
220 |
20-M22 |
|
|
500 |
127 |
585 |
620 |
1600 |
240 |
220 |
20-M22 |
六、PZ273H電液動刀型閘閥注意事項：
1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
