一、產品[HGU45H柱塞式放料閥]的詳細資料:
產品型號:HGU45H
產品名稱:柱塞式放料閥
柱塞式放料閥用于對反應器,各種容器以及管線施放放料和無死區關斷操作。對于需要閥門全排量工作的系統,柱塞閥比之放料閥更適用。由于柱塞在閥腔內移動的過程也是清潔閥腔的過程,因此,柱塞閥可應用于漿體工藝介質。設計多樣化,可與各種容器的出口對接。管線取樣和放料。低溫應用配備聚氟乙烯、石墨徑向密封,高溫應用采取金屬密封。各種操作方式可供選擇,例如手動、氣動(彈簧復位式,雙作用式、帶手輪和不帶手輪)、電動、液動等。只要柱塞閥就可提供全排量狀態工作。本標準規定了手動柱塞式不銹鋼放料閥的類型,技術要求及標記。本標準適用于化工、石油化工裝備所有帶有攪拌器的反應釜之放料及取樣。
二、主要性能規范:
(一)耐腐蝕性:
1、聚四氟乙烯與金屬黏結性優良,抗拉性一般,耐稀酸、濃酸等;
2、使用介質容易顆粒、油品、紙漿、二氧化碳(不銹鋼材質的最低使用溫度為-100℃,最高使用溫度為232℃);
3、嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度>150℃濃度>30%)
(二)不銹鋼的一般工作溫度(介質溫度)為-5~225℃
(三)公稱壓力為0.6Mpa
(四)通徑范圍:25~250mm
三、維護保養和安裝使用注意事項:
1、閥門應整齊地存放在通用干風燥庫房內,嚴禁堆置或露天存放,保持活塞面上無污垢、泥沙等,但應注意活塞面不要與金屬物碰撞或用金屬敲擊。閥門通徑兩端須用盲板堵塞。
2、安裝前須仔細檢查閥門,并清除閥門在運輸、存放過程中造成的損害。
3、在安裝時應注意各部的螺絲受力是否平衡、升降(活動)是否靈活。檢查填料于活塞是否密封度良好,不得私自拆裝,要技術人員的指導下。
4、閥門應安裝在無劇烈震動和沖擊的地方,以及使用閥門無損害的場地。
5、閥門安裝后檢查各部螺釘是否擰緊。
6、出料當受阻塞時,可以使用金屬桿或硬性工具疏通,不得使用金屬桿或硬性工具。
7、應盡量避免酸堿介質交替使用(除中和反應介質),以免縮短壽命。
8、根據介質性能及使用期,應經常檢查活塞面和填料磨損情況,一面泄漏。如發現有損壞應及時更換再使用?;钊婧陀捅帒?yīng)加潤滑油。
9、若發現閥門面有損壞時應立即停用,可用專門材料修補患處,或委托有關生產單位生產。
四、柱塞式放料閥可能發生的故障,原因及消除方法:
可能發生的故障 |
發生故障的原因 |
消除方法 |
1.法蘭連接部分泄漏 |
1.法蘭連接螺栓沒有擰緊或松緊不均勻。 |
1.將螺栓送開重新均勻擰緊。 |
2.石墨失效。 |
2.更換石墨. |
|
2.密封面泄漏 |
1.密封面間附有污物。 |
1.清洗密封面。 |
2.密封面有損傷。 |
2.重新修磨。 |
|
3.閥桿轉動不靈活 |
1.閥芯蓋接角太緊或軸承磨損。 |
1.調整填料松緊度或更換軸度。 |
2.閥桿與閥桿螺母間有雜物可阻,螺紋部分損壞。 |
2.拆開清洗或修復螺紋損壞部分。 |
|
3.電動裝置出現故障。 |
3.按說明書檢查并修復。 |
五、主要零件材料:
1、閥體:ZG1Cr18Ni9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni12Mo2Ti、CF8M(316)、WCB
2、支架:ZG1Cr18Ni9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni12Mo2Ti、CF8M(316)、WCB
3、閥桿:ZG1Cr18Ni9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni12Mo2Ti、CF8M(316)、WCB
4、活塞筒:ZG1Cr18Ni9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni12Mo2Ti、CF8M(316)、WCB
5、缸套:1Cr18Ni9Ti、00Cr19Ni11(304L)、1Cr18Ni12Mo2Ti、2Cr13、Cr17Ni14Mo2(316L)、00Cr17Ni17Mo2(316L)
6、填料:石墨
7、閥芯蓋:銅
8、填料壓蓋:WCB、1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr19Ni11(304L)、1Cr18Ni12Mo2Ti、2Cr13、0Cr17Ni12Mo2(316L)
9、手輪:可鍛鑄鐵、球墨鑄鐵或鋼。

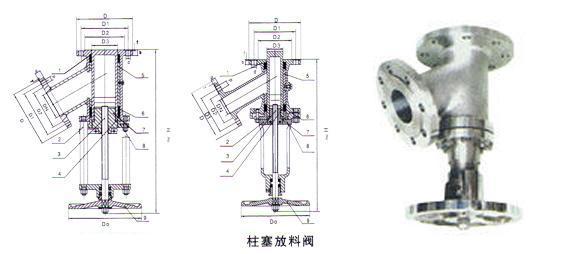

六、主要外形尺寸(法蘭尺寸按GB9113.3PN1.6Mpa)
口徑
DN |
H |
D0 |
D |
D1 |
D2 |
D3 |
b |
f |
d |
連接螺栓
規格數量 |
公稱壓力PN Mpa(1.6) |
||||||||||
25 |
286 |
160 |
115 |
85 |
65 |
25 |
16 |
3 |
14 |
M12×4 |
32 |
300 |
160 |
140 |
100 |
76 |
32 |
18 |
3 |
18 |
M16×4 |
40 |
355 |
180 |
150 |
110 |
84 |
40 |
18 |
3 |
18 |
M16×4 |
50 |
374 |
180 |
165 |
125 |
100 |
50 |
18 |
3 |
18 |
M16×4 |
65 |
465 |
220 |
185 |
145 |
118 |
65 |
20 |
3 |
18 |
M16×4 |
82 |
480 |
250 |
200 |
160 |
132 |
76 |
20 |
3 |
18 |
M16×4 |
100 |
620 |
280 |
220 |
180 |
156 |
95 |
22 |
3 |
18 |
M16×4 |
125 |
640 |
300 |
250 |
210 |
184 |
125 |
22 |
3 |
18 |
M16×4 |
150 |
782 |
320 |
285 |
240 |
211 |
150 |
24 |
3 |
22 |
M20×8 |
200 |
960 |
360 |
340 |
295 |
266 |
200 |
24 |
3 |
22 |
M20×12 |
250 |
1027 |
500 |
405 |
355 |
319 |
250 |
26 |
3 |
26 |
M24×12 |
