一、產品[FLJ45H角式放料閥]的詳細資料:
產品型號:FLJ45H
產品名稱:角式放料閥 直角式放料閥
直角式放料閥主要用于反應釜底部其到排料作用。其工作原理跟截止閥差不多,但是密封要求高于截止閥。閥門啟閉采取短行程閥瓣的設計。在化式、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。各種操作方式,例如手動、氣動(彈簧復位式,雙作用式、帶手輪和不帶手輪),電動,液動,齒輪等。
二、特點
角式放料閥閥體為90度角,進出口法蘭大小相同。閥體內腔裝有耐沖刷、耐腐蝕的密封圈,在開啟閥門瞬間,可以保護閥體不被介質沖刷、腐蝕,并對密封圈子進行特種處理,使表面硬度達到HRC25~40。閥座密封面與閥瓣密封面均堆焊有司太立硬質合金,密封副采用線密封,保證密封,保證密封的可靠性,并可防止結疤。閥瓣斜面于閥座角形成線密封,閥瓣閥瓣啟閉時有手輪帶動銅螺母,螺母帶閥桿(上下運動有夾板定向,閥桿不會出現旋轉)向反應釜內伸。底部法蘭可拆卸,焊接到反應釜底部(注意:閥門必需是關必狀態拆卸法蘭)。放料閥性能與用途:操作方便,開啟自由,運動靈活可靠;閥瓣裝配維修簡單,密封結構合理,密封圈更換方便實用。 結構:主要由閥體,閥瓣,密封圈,閥桿,支架,閥壓蓋,手輪,法蘭,螺母,定位螺釘?shù)攘慵?。本類閥門在管道中一般應當水平安裝。它的主要參數有:公稱通徑DN,放料閥額定流量系數KV,放料閥公稱壓力和壓差,放料閥閥體和閥內組件材料,放料閥流量特性,放料閥適用溫度,放料閥電源電壓和控制信號,放料閥是否帶附件等。
直角式放料閥 本閥嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度>150oC,濃度>30%)。
三、主要性能及參數
型號 |
工作壓力/MPa |
工作溫度/oC |
適用介質 |
材料 |
|
閥體、支架 |
閥桿、閥辯、閥座 |
||||
FLJ45H-16 |
1.6 |
≤180 |
水、腐蝕介質等 |
WCB、304 |
2Cr13、304 |

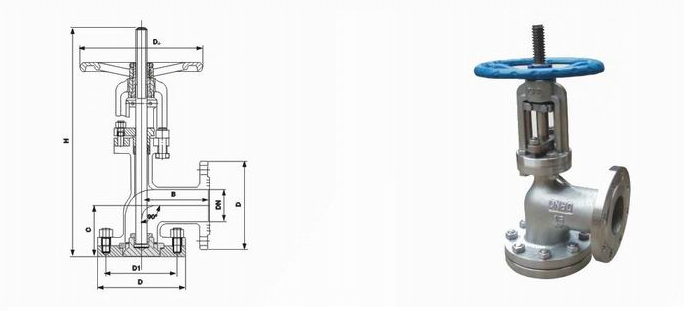

四、主要外形及結構尺寸
DN |
尺寸 |
|||||
|
D |
D1 |
H |
Do |
B |
C |
50 |
160 |
125 |
370 |
180 |
124 |
77 |
80 |
195 |
160 |
480 |
250 |
158 |
103 |
100 |
215 |
180 |
590 |
280 |
168 |
123 |
150 |
280 |
240 |
775 |
320 |
209 |
156 |
訂貨須知:
一、①直角式放料閥產品名稱與型號②直角式放料閥口徑③直角式放料閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特的直角式放料閥型號,請按直角式放料閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
