一、產品[HG5-89-1型手動上展式放料閥]的詳細資料:
產品型號:HG5-89-1 TY45W
產品名稱:上展式放料閥
TY45W不銹鋼上展式放料閥主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部,因此消除工藝介質通常在容器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。閥體內腔有耐沖刷、耐腐蝕的密封圈,在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕,并對密封圈進行特殊處理,使表面硬度達到HRC56-62,具有高耐磨、耐腐蝕的功能,閥瓣密封根據需要時封面均堆焊有硬質合金,密封副采用線密封,保證密封的可靠性,并可防止結疤。同時采取短行程閥瓣的設計。我公司根據國內外先進的技術資料和圖樣,自行設計生產的技術資料和圖樣,自行設計生產的上下展式保溫放料閥是蝸爐應用系統裝置中的節能型閥門。保溫放料閥設計新穎、結構合理,采用不銹鋼、WCB等材質作閥體,密封性能良好。
HG5-89-2下展式放料閥設備性能:
1,放料閥,耐腐蝕性:
1.使用介質如水、丙酮、酒精、氨、碳酸鋇、苯(WCB材質的溫度使用-29℃-425℃)。
2.使用介質如顆粒、油品、紙漿、二氧化碳?xì)?span lang="EN-US">(不銹鋼材質可使用溫度-60℃-232℃)。3.嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度小于150℃,濃度>30%)。4.不銹鋼的一般工作溫度≤150℃,壓力范圍0.6-2.5MPA,超過此規定訂貨時要說明。
2,放料閥,耐腐蝕性:
1..聚四氟乙烯與金屬粘結性優良,抗拉性一般,耐稀酸、濃酸等。
2. 使用介質如顆粒、油品、紙漿、二氧化碳?xì)?span lang="EN-US">(不銹鋼材質可使用溫度-60℃-232℃)。
3. 嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度小于150℃,濃度>30%)。
4. 不銹鋼的一般工作溫度為-5℃-225℃,壓力范圍0.6-1.6MPA,超過此規定訂貨時要說明。
3, 放料閥:搪玻璃設備是含高硅量的玻璃質釉。通過900度左右高溫涂于金屬胎而成。它具有良好的機械性能和耐腐蝕的性能,能防止介質與金屬離子取代作用而影響污染制品,并且表面光潔、耐磨、有一定的熱穩定性。此閥除磷及磷輕介質、氫氟碳、鹽酸、氫氧化納、氫氧化鉀外能耐各種酸、堿、鹽溶液及有機溶劑。
A、耐腐蝕性:
1.能耐一般無機酸、有機酸、弱堿液(P≤60℃ PH≤12)以及有機劑介質。
2.在鹽酸、硝酸、等強腐蝕介質中優于不銹鋼。嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度小于150℃,濃度>30%)。
B、耐熱性,允許在-30℃-240℃間使用(耐溫急變小于120℃)。
C、具有光滑的表面。不易粘結物料、易清洗。E、絕緣性:耐沖擊性能較小為2500克/厘米,因而使用時應避免硬物沖擊。F、耐壓0.6MPA
不銹鋼的一般工作溫度:≤150℃ |
壓力范圍:0.6~2.5MPa |
通徑范圍:25~250mm |
二、不銹鋼上展式放料閥主要零部件材質:
零件名稱 |
ZG1Cr18 Ni9Ti系列 |
ZG00Cr18 Ni10系列 |
ZG1Cr18 Ni12MO 2 Ti系列 |
ZG00Cr17Ni14MO 2 系列 |
WCB系列 |
閥體/閥蓋 |
ZG1Cr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
閥桿 |
ZG1Cr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
閥瓣 |
ZG1Cr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
墊片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
螺母 |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
45 |

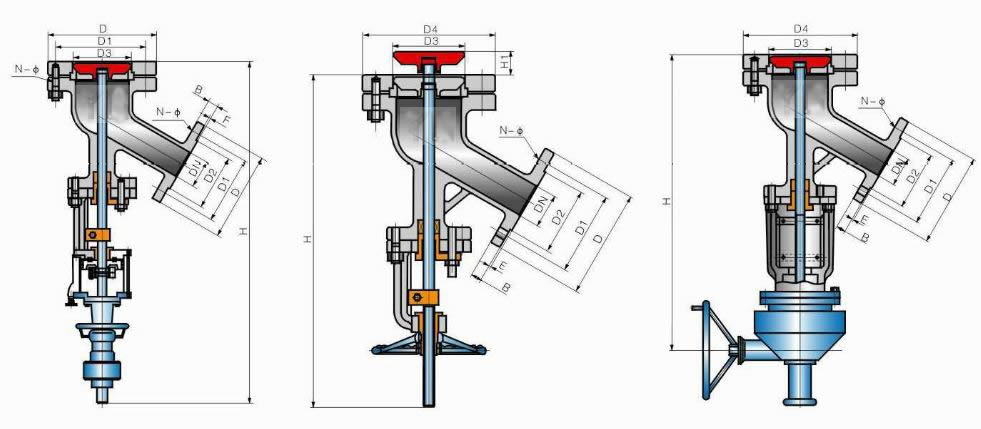

三、不銹鋼上展式放料閥主要連接尺寸:
DN |
上法蘭 |
上法蘭 |
下法蘭 |
密封座 |
||
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
25 |
115 |
80 |
115 |
85 |
||
32 |
135 |
100 |
135 |
100 |
||
40 |
145 |
110 |
145 |
110 |
80 |
60 |
50 |
165 |
125 |
160 |
125 |
85 |
70 |
65 |
180 |
145 |
180 |
145 |
130 |
85 |
80 |
195 |
160 |
195 |
160 |
135 |
95 |
100 |
215 |
180 |
215 |
180 |
160 |
130 |
125 |
245 |
210 |
245 |
210 |
160 |
140 |
150 |
280 |
240 |
280 |
240 |
185 |
165 |
200 |
335 |
295 |
335 |
295 |
/ |
/ |
訂貨須知:
一、①上展式放料閥產品名稱與型號②上展式放料閥閥口徑③上展式放料閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特的上展式放料閥型號,請按上展式放料閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
