一、概述：
產品名稱：D71FS襯氟手動蝶閥
產品特點：對夾連接手動蝶閥,中線連接手動蝶閥,手動蝶閥
襯氟手動氣動的詳細資料：襯氟手動蝶閥,中線連接手動蝶閥,手動蝶閥

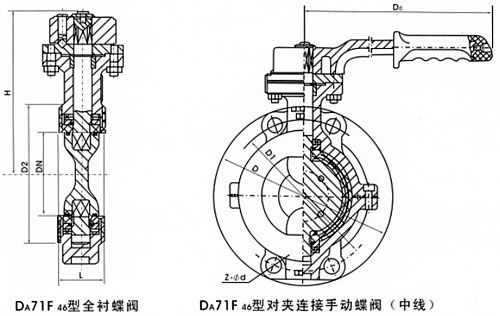

二、安裝圖：
三、凱斯特牌D71FS襯氟手動蝶閥主要連接尺寸及重量：
|
公稱通徑 |
標準值 |
參考值 |
|||||||||
|
DN（mm） |
NPS（inch） |
L |
D |
D1 |
D2 |
F |
B |
Z-Φd |
Do |
H |
W（kg） |
|
PN0.6（MPa） |
|||||||||||
|
40 |
11/2 |
33 |
130 |
100 |
80 |
3 |
16 |
4-Φ14 |
160 |
140 |
2.5 |
|
50 |
2 |
43 |
140 |
110 |
90 |
3 |
16 |
4-Φ14 |
200 |
145 |
3.5 |
|
65 |
21/2 |
46 |
160 |
130 |
110 |
3 |
16 |
4-Φ14 |
250 |
155 |
4.5 |
|
80 |
3 |
46 |
182 |
150 |
125 |
3 |
18 |
4-Φ18 |
250 |
165 |
6 |
|
100 |
4 |
52 |
205 |
170 |
145 |
3 |
18 |
4-Φ18 |
250 |
180 |
7.5 |
|
125 |
5 |
56 |
235 |
200 |
175 |
3 |
20 |
8-Φ18 |
300 |
203 |
11 |
|
150 |
6 |
56 |
260 |
225 |
200 |
3 |
20 |
8-Φ18 |
300 |
225 |
16 |
|
200 |
8 |
60 |
315 |
280 |
255 |
3 |
22 |
8-Φ18 |
200* |
275 |
48 |
|
250 |
10 |
68 |
370 |
335 |
310 |
3 |
24 |
12-Φ18 |
200* |
315 |
60 |
|
300 |
12 |
78 |
435 |
395 |
362 |
4 |
24 |
12-Φ23 |
240* |
348 |
75 |
|
350 |
14 |
78 |
485 |
445 |
412 |
4 |
26 |
12-Φ23 |
240* |
415 |
82 |
|
400 |
16 |
102 |
535 |
475 |
462 |
4 |
28 |
16-Φ23 |
280* |
460 |
123 |
|
450 |
18 |
114 |
590 |
550 |
518 |
4 |
28 |
16-Φ23 |
280* |
500 |
150 |
|
500 |
20 |
127 |
640 |
600 |
568 |
4 |
30 |
16-Φ23 |
320* |
530 |
180 |
|
600 |
24 |
154 |
755 |
705 |
670 |
5 |
30 |
20-Φ25 |
320* |
610 |
225 |
|
700 |
28 |
165 |
860 |
810 |
775 |
5 |
32 |
24-Φ25 |
360* |
675 |
315 |
|
800 |
32 |
190 |
975 |
920 |
880 |
5 |
34 |
24-Φ30 |
360* |
805 |
385 |
|
900 |
36 |
203 |
1075 |
1020 |
980 |
5 |
36 |
24-Φ30 |
380* |
995 |
420 |
|
1000 |
40 |
216 |
1175 |
1120 |
1080 |
5 |
36 |
28-Φ30 |
400* |
1170 |
620 |
|
1200 |
48 |
254 |
1400 |
1340 |
1295 |
5 |
40 |
32-Φ34 |
400* |
1295 |
788 |
