油田閥

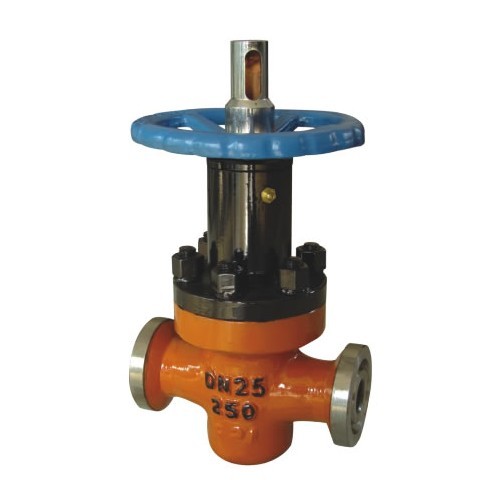

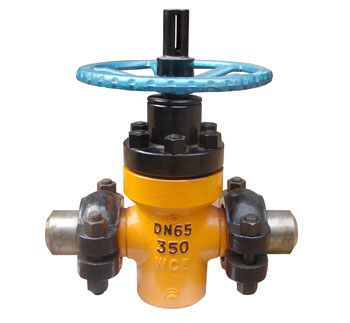

Z83Y(套)卡箍高壓平板閘閥
    • 產品型號:
    • Z83Y
    • 產品口徑:
    • 25-100mm
    • 產品壓力:
    • 16.0-42.0Mpa
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明
  • 一、Z83Y(套)卡箍高壓平板閘閥詳細資料：
    油田卡箍式閘閥是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥，則兩閘板間的撐開機構可以補充這一壓緊力。
    油田卡箍式閘閥使用說明：
    1. 采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
    2. 閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。
    3. 閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。
    4. 關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成第一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。
    5. 由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。
    6. 開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。
    二、產品采用標準：
    設計標準
    JB/T5298、APl6D
    結構長度
    法蘭
    GB/T 12221、JB/T 5298
    焊接
    GB/T 15188.1
    連接法蘭
    GB/T9113、JB/T 79 ANSl 16.5a
    對焊端
    GB/T 12224
    試驗和檢驗
    GB/T3927、JB/T 9092

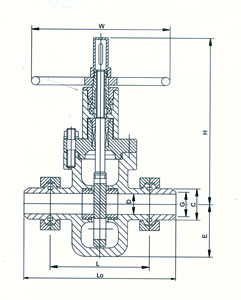

    三、油田卡箍式閘閥產品結構圖
    四、油田卡箍式閘閥機械性能
    公稱壓力（MPa）
    16.0
    20.0
    25.0
    35.0
    60.0
    殼體試驗壓力（MPa）
    24.0
    30.0
    37.5
    52.5
    90.0
    密封試驗壓力（MPa）
    17.6
    22.0
    27.5
    38.5
    66.0
    適用介質
    水、油品等非腐蝕性介質
    適用溫度
    -29℃-121℃
    閥門試驗：GB/T13927-1992
    五、油田卡箍式閘閥主要連接尺寸
    公稱壓力（MPa）
    公稱通徑
    尺寸
    D
    G
    C
    L
    E
    H
    w
    Lo
    16.0
    20.0
    25
    22
    27
    35
    180
    64
    255
    180
    270
    32
    28
    33
    48
    200
    69
    307
    200
    430
    40
    35
    40
    64
    210
    82
    356
    240
    430
    50
    47
    52
    70
    240
    100
    400
    260
    460
    65
    57
    63
    89
    260
    126
    420
    280
    500
    80
    72
    78
    108
    280
    157
    475
    320
    550
    100
    92
    98
    130
    330
    183
    585
    350
    630
    25.0
    25
    22
    27
    54
    180
    64
    255
    180
    380
    32
    29
    34
    60
    210
    69
    307
    200
    430
    40
    36
    43
    64
    210
    82
    356
    240
    430
    50
    46
    52
    70
    240
    100
    379
    260
    460
    65
    58
    63
    89
    260
    125
    402
    280
    500
    80
    72
    78
    108
    280
    157
    475
    320
    550
    100
    90
    96
    130
    330
    183
    548
    350
    630
    35.0
    42.0
    25
    22
    27
    54
    180
    64
    255
    180
    380
    32
    29
    34
    60
    210
    69
    307
    200
    430
    40
    36
    43
    64
    210
    82
    365
    240
    430
    50
    46
    52
    70
    240
    100
    379
    260
    460
    65
    58
    63
    89
    260
    125
    402
    280
    500
    80
    72
    78
    108
    280
    157
    475
    320
    550
    100
    90
    96
    130
    330
    183
    548
    350
    630
    六、油田卡箍式閘閥使用、安裝維護注意事項
    1. 閥門出廠前均作了強度和密封試驗，使用時所有連接處均應保持初始狀態。
    2. 本系列閥門操作手輪上標有啟閉旋向標志，明桿式上部配有啟閉高度標尺，以供調節指示。
    3. 本閥門與管線焊接時，應將閥門開啟，適當用潮濕物保護頸部，盡量減少高溫熱傳導，以防損壞密封填料件。
    4. 關閉閥門時嚴禁使用加力桿，閘板關閉至頂端時手輪應回轉1/2圈使閘板處于浮動狀態。
    5. 閥門在使用過程中，應定期向閥帽注脂接頭注入定量潤滑脂。
    6. 閥門在使用過程中，如因易損件而泄漏，應及時更換。
    7. 閥門在檢修過程中，應將內腔清洗干凈，組裝時應將各傳動部位加潤滑脂。
    8. 閥門儲存停用期間，應將閘板處于關閉位置，長期存放應置于通風干燥處，定期檢查保養。

    訂貨須知：
    一、①油田卡箍式閘閥產品名稱與型號②油田卡箍式閘閥口徑③油田卡箍式閘閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特閥門油田卡箍式閘閥型號，請按油田卡箍式閘閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
