電、氣動閘閥

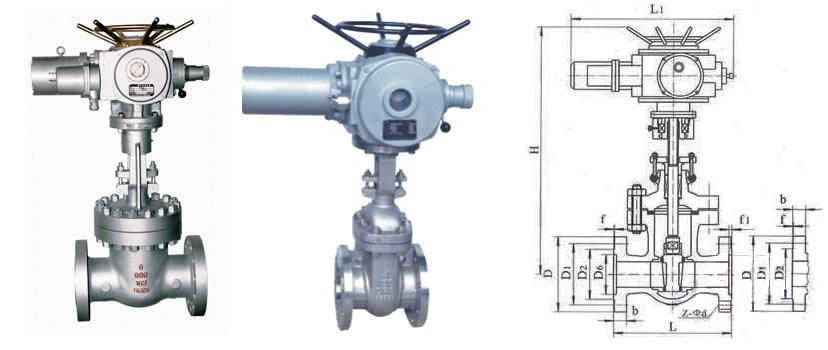

API美標電動法蘭閘閥
    • 產品型號:
    • API系列美標
    • 產品口徑:
    • 1/2-30”
    • 產品壓力:
    • 150-1500LB
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明
  • 一、產品[API電動美標閘閥]的詳細資料:

    產品名稱:API電動美標閘閥 電動法蘭閘閥

    產品型號:Z941Y

    產品概述:API電動美標閘閥和法蘭閘閥是同屬一個類型的閥門,區別在它的關閉件是個球體,球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。閘閥在管路中主要用來做切斷、分配和改變介質的流動方向。二片式球閥,三片式球閥,是近年來被廣泛采用的一種新型閥門,
    美標球閥具有以下優點:
    1. 流體阻力小,其阻力系數與同長度的管段相等。
    2. 結構簡單、體積小、重量輕。
    3. 緊密可靠,目前閘閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。
    4. 操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
    5. 維修方便,閘閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
    6. 在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
    7. 適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。
    美標球閥按其通道位置可分為直通式,三通式和直角式。后兩種閘閥用于分配介質與改變介質的流向。三片式球閥安裝與維護應

    注意以下事項:
    1.要留有閥柄旋轉的位置。
    2. 不能用作節流。
    3帶傳動機構的球閥應直立安裝。
    工作原理:美標閘閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。閘閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的應用。
    美標閘閥在管路中主要用來做切斷、分配和改變介質的流動方向。閘閥是近年來被廣泛采用的一種新型閥門,它具有以下優點:
    1. 流體阻力小,其阻力系數與同長度的管段相等。
    2. 結構簡單、體積小、重量輕。
    3. 緊密可靠,目前閘閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。
    4. 操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
    5. 維修方便,閘閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
    6. 在全開或全閉時,閘體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
    7.適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。 球旋轉90度時,在進、出口處應全部呈現球面,從而截斷流動。
     美標閘閥是一種比較新型的閘閥類別,它有著自身結構所獨有的一些優越性,如開關無摩擦,密封不易磨損,啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構,可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。
    四,它的工作原理如下:
    A、開啟過程
    1在關閉位置,閥體受閥桿的機械施壓作用,緊壓在閥座上。
    2當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。
    3閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。
    4直至到全開位置,閥桿提升到極限位置,球體旋轉到全開位置。
    B、關閉過程
    1關閉時,順時針旋轉手輪,閥桿開始下降并使球體離開閥座開始旋轉。
    2繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和閘板同時旋轉90°。
    3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90°。
    4手輪轉動的最后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。
    美標閘閥的結構特點:
    1、 啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
    2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修,能有效減少裝置停車,降低成本。
    3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
    4、 低扭矩設計。特殊結構設計的閥桿,只需配一個小手把閥門就能輕松啟閉。
    5、 楔形密封結構。閥門是靠閥桿提供的機械力,將球楔壓到閥座上而密封,使閥門的密封性不受管線壓差變化的影響,在各種工況下密封性能都有可靠保證。
    6、 密封面的自清潔結構。當球體傾離閥座時,管線中的流體沿球體密封面成360°均勻通過,不僅消除了高速流體對閥座局部的沖刷,也沖走了密封面上的聚積物,達到自清潔的目的。

    應用規范:

    1.設計制造按APISTD.600

    2.結構長度按ANSI B16.10 .

    3.法蘭型式及尺寸:150/300/600Lb安ANSI B16.5 JIS 10K.20k按JIS B2212~B2214

    4.閥門檢查和試驗按APL STD.598

    二、試驗壓力及主要性能規范:

    類別
    MPa
    Psl
    適用溫度
    適用介質
    強度試驗
    3.0
    450
    ≤200℃
    NITRLC ACID
    硝酸類
    高壓密封試驗(水)
    2.2
    314
    ACETIC ACID
    醋酸類
    NITRLC ACID
    硝酸類
    低壓密封試驗(空氣)

    5~7Bar

    ACETIC ACID
    醋酸類

    三、主要零件材質:

    零件名稱
    CF8系列
    CF3系列
    CF8M系列
    CF3M系列
    WCB系列
    閥門/閥蓋
    CF8
    CF3
    CF8M
    CF3M
    WCB
    閘板
    CF8
    CF3
    CF8M
    CF3M
    WCB
    閥桿
    F304
    F304L
    F316
    F316L
    ICr13
    填料
    PTFE編織
    PTFE編織
    PTFE編織
    PTFE編織
    石墨Graphite
    墊片
    PTFE+304
    PTFE+304L
    PTFE+316
    PTFE+316L
    石墨+304
    Graphite+304
    壓蓋
    CF8
    CF3
    CF8M
    CF3M
    WCB
    填料壓環
    304
    304L
    316
    316L
    1CR13
    螺栓
    A193-B8
    A193-B8
    A193-B8M
    A193-B8M
    35CrMoA
    螺母
    A194-8M
    A194-8M
    A194-8
    A194-8
    45

    四、150Lb、10K主要連接尺寸及重量:

    尺寸
    inch
    1/2"
    3/4"
    1"
    1-1/4"
    1-1/2"
    2"
    2-1/2"
    3"
    4"
    5"
    6"
    8"
    10"
    12"
    14"
    16"
    18"
    20"
    24'
    DN
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    400
    450
    500
    600
    L
    mm
    108
    117
    127
    140
    165
    178
    190
    203
    229
    254
    267
    292
    330
    356
    381
    406
    432
    457
    508
    H
    mm
    188
    202
    225
    252
    277
    323
    347
    383
    457
    632
    762
    895
    895
    1085
    1295
    1435
    1626
    1829
    2175
    W
    mm
    90
    90
    100
    100
    140
    200
    250
    250
    300
    300
    350
    350
    400
    500
    600
    600
    650
    650
    700
    重量
    kg
    -
    -
    -
    -
    -
    23
    32
    40
    63
    66
    108
    171
    263
    346
    488
    621
    814
    992
    1492

    五、300Lb、20K主要連接尺寸及重量:

    尺寸
    inch
    1/2"
    3/4"
    1"
    1-1/4"
    1-1/2"
    2"
    2-1/2"
    3"
    4"
    5"
    6"
    8"
    10"
    12"
    14"
    16"
    18"
    20"
    24'
    DN
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    400
    450
    500
    600
    L
    mm
    140
    152
    165
    178
    190
    216
    241
    283
    305
    381
    403
    419
    457
    502
    762
    838
    914
    991
    1143
    H
    mm
    155
    160
    186
    216
    250
    330
    368
    394
    473
    660
    711
    813
    1003
    1137
    1489
    1581
    2017
    2228
    2650
    W
    mm
    100
    100
    125
    160
    160
    250
    250
    300
    300
    350
    350
    400
    500
    600
    600
    650
    838
    889
    1092
    重量
    kg
    3.7
    4.3
    7.1
    -
    13.1
    30
    36
    61
    77
    106
    153
    286
    412
    576
    886
    1175
    1301
    1672
    2562

    六、400Lb主要連接尺寸及重量:

    尺寸
    inch
    2"
    2-1/2"
    3"
    4"
    5"
    6"
    8"
    10"
    12"
    14"
    16"
    DN
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    400
    L
    mm
    292
    330
    356
    406
    457
    495
    957
    673
    764
    826
    906
    H
    mm
    368
    394
    473
    622
    686
    750
    876
    1041
    1181
    1588
    1803
    W
    mm
    250
    300
    300
    350
    400
    400
    500
    600
    650
    700
    700
    重量
    kg
    35
    47
    65
    90
    153
    250
    390
    535
    886
    960
    1424

    七、600Lb主要連接尺寸及重量:

    尺寸
    inch
    1/2"
    3/4"
    1"
    1-1/4"
    1-1/2"
    2"
    2-1/2"
    3"
    4"
    5"
    6"
    8"
    10"
    12"
    14"
    16"
    18"
    20"
    24"
    DN
    15
    20
    25
    32
    40
    50
    65
    50
    100
    125
    150
    200
    250
    300
    350
    400
    450
    500
    600
    L
    mm
    165
    190
    216
    229
    241
    292
    330
    356
    432
    508
    559
    660
    787
    838
    889
    991
    1092
    1194
    1397
    H
    mm
    155
    160
    186
    216
    250
    510
    554
    559
    712
    826
    995
    1157
    1373
    1603
    1930
    2032
    2286
    2591
    3124
    W
    mm
    100
    100
    125
    160
    160
    254
    254
    305
    356
    406
    508
    610
    686
    686
    762
    889
    889
    1118
    1118
    重量
    kg
    3.8
    5.4
    7.6
    10
    15
    44
    60
    80
    145
    236
    309
    522
    779
    1108
    1503
    1939
    2733
    3214
    4177

    訂貨須知:
    一、①Z940H美標閘閥產品名稱與型號②Z940H美標閘閥口徑③Z940H美標閘閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特公司的Z940H美標閘閥型號,請按Z940H美標閘閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
