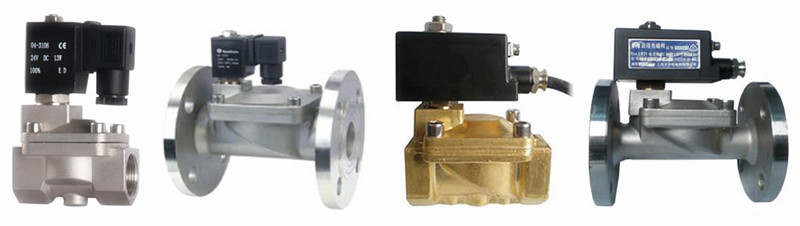

一、產品[西德式先導膜片電磁閥]的詳細資料：
產品型號：OSA69系列
產品名稱：西德式先導膜片電磁閥
產品特點：應用石油、化工、造船、軍品、電力、鋼鐵、消防噴淋、電鍍涂裝、燃?xì)馊加?、環保設備、吹灰除塵、分析測量儀器、包裝機械、紡織印染、暖通空調、清洗設備、園林噴灌、食品工業等控制系統。
功能選項
|
代號 |
功能名稱 |
功能說明 |
|
K |
常開型 |
通電閥關、斷電閥開 |
|
E |
防爆型 |
防爆等級：澆封型ExmI/IIT4，隔爆型Ex dIICT6 |
|
A |
德國線圈 |
選配德國品牌線圈 |
|
T |
帶定時器 |
可以設定開、關間隔時間 |
技術參數
|
公稱通徑 |
DN10～50 |
|
原理結構 |
先導膜片式 |
|
閥體材質 |
黃銅、SS316 |
|
密封材料 |
NBR、FKM、EPDM |
|
環境溫度 |
-10℃～+60℃（防爆型-20℃～+50℃） |
|
流體溫度 |
C2組：-10℃～80℃，C3組：-10℃～120℃ |
|
適用流體 |
氣體、液體 |
|
流體粘度 |
≤22mm²/S |
|
連接方式 |
內螺紋（國標或NPT）、法蘭 |
|
安裝方式 |
水平安裝，線圈向上（其它方式可定制） |
|
防護等級 |
IP65 |
電氣參數
|
電源電壓 |
220V 110V AC 50/60Hz； 24V 12V DC |
|
額定功率 |
常閉型：AC：22VA，DC：13W |
|
常開型：AC：33VA，DC：32W |
|
|
防爆型：AC：20VA，DC：20W |
|
|
電壓公差 |
±10% |
|
電氣連接 |
普通型：標準接線盒；防爆型：M14×1.5，1.5M導線 |
|
以上為啟動后平穩工作時功率，防爆型常開常閉功率相同。 |
|
壓力參數
|
最低壓差 |
0.5bar |
|
類別形式 |
最大工作壓力 |
|
普通常閉 |
氣、水液：16bar，油：10bar |
|
防爆常閉 |
氣、水液：10bar，油：8bar |
|
常開型 |
氣、水液：8bar， 油：7bar |
規格參數
|
常閉型
2/2 NC |
|
||||||
|
常開型
2/2 NC |
|
||||||
|
型號規格 |
接口G（"） |
公稱通徑 |
Cv值 |
螺紋式外形尺寸 |
|||
|
L |
W |
H（常閉） |
H（常開） |
||||
|
OSA6910 |
1/4、3/8 |
10 |
1.72 |
55 |
35 |
95 |
NO |
|
OSA6912 |
3/8、1/2 |
12 |
4.35 |
66 |
48 |
107 |
125 |
|
OSA6915 |
1/2 |
15 |
4.52 |
66 |
48 |
107 |
125 |
|
OSA6920 |
3/4 |
20 |
7.63 |
75 |
58 |
113 |
130 |
|
OSA6925 |
1 |
25 |
12 |
95 |
70 |
124 |
140 |
|
OSA6932 |
11/4 |
32 |
22 |
130 |
95 |
142 |
155 |
|
OSA6940 |
11/2 |
40 |
30 |
130 |
95 |
142 |
155 |
|
OSA6950 |
2 |
50 |
48 |
163 |
120 |
165 |
180 |

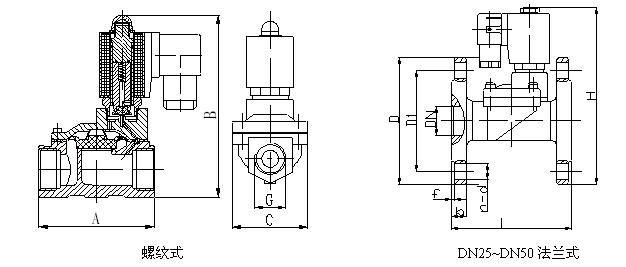

外形尺寸
|
型號規格 |
通徑 |
外形尺寸 |
法蘭尺寸 |
||||
|
L |
H |
D |
D1 |
b |
n-d |
||
|
OSA6925 |
25 |
135 |
162 |
110 |
85 |
14 |
4-Φ14 |
|
OSA6932 |
32 |
160 |
175 |
135 |
100 |
15 |
4-Φ18 |
|
OSA6940 |
40 |
160 |
182 |
145 |
110 |
15 |
4-Φ18 |
|
OSA6950 |
50 |
200 |
205 |
160 |
125 |
16 |
4-Φ18 |
備注：有銅閥體、鋼法蘭可選。
特別提示：
①流體中若含雜質，應在電磁閥前方安裝過濾閥（濾網≥60目），而且流體應無凝固或結晶現象；
②防爆型線圈內置熔絲管和壓敏電阻技術保護元件，確保線圈安全;
③在設計控制方案時盡量選擇常閉型，而你如果是通電時間太長則不必?fù)?dān)憂，本閥適應連續工作。
訂貨須知：
一、①電磁閥產品名稱與型號②電磁閥口徑③電磁閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的電磁閥型號，請按電磁閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
