一、產品[J41W不銹鋼法蘭截止閥]的詳細資料：
產品名稱：不銹鋼法蘭截止閥
產品型號：J41W
產品介紹：J41W系列不銹鋼截止閥（stop valve,Globe Valve）的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
應用規范:
1、設計制造按GB12235-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/G79-94
4、閥門檢查和試驗按GB13927
二、J41W系列不銹鋼截止閥性能規范：
|
型號
|
公稱壓力
|
試驗壓力
|
工作溫度(℃)
|
適用介質
|
||
|
強度(水)(Mpa)
|
密封(水)空氣(Mpa)
|
低壓密封空氣(Mpa)
|
||||
|
J41W-16P(R)
|
1.6
|
2.4
|
1.8
|
0.6
|
≤200
|
NITRIC ACID
|
|
J41W-25P(R)
|
2.5
|
3.8
|
2.8
|
0.6
|
≤200
|
硝酸類
|
|
ACETIC ACID
|
||||||
|
醋酸類
|
||||||
|
NITRIV ACID
|
||||||
|
硝酸類
|
||||||
|
J41W-40P(R)
|
4.0
|
6.0
|
4.4
|
0.6
|
≤200
|
ACETIC ACID
|
|
J41W-64P(R)
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
醋酸類
|
三、主要零件材質：
| 零件名稱 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo2Ti系列 | ZG00Cr17Ni14Mo2系列 | WCB系列 |
|
閥體/閥蓋
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
WCB
|
|
閥瓣
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
1Cr13
|
|
閥桿
|
ZG1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Ni12Mo2Ti
|
00Cr17Ni14Mo2
|
1Cr13
|
|
填料
|
PTFE編織
|
PTFE編織
|
PTFE編織
|
PTFE編織
|
石墨
|
|
墊片
|
304+PTFE
|
304L+PTFE
|
316+PTFE
|
316L+PTFE
|
石墨+304
|
|
壓蓋
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
WCB
|
|
填料壓環
|
1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Ni12Mo2Ti
|
00Cr17Ni14Mo2
|
1Cr13
|
|
螺栓
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
45
|

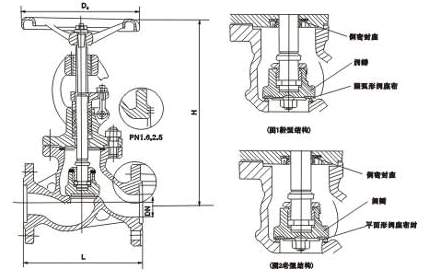

四、凱斯特牌不銹鋼截止閥1.6MPa主要連接尺寸及重量:
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
750
|
850
|
950
|
|
H
|
mm
|
200
|
243
|
253
|
280
|
312
|
321
|
325
|
355
|
415
|
460
|
510
|
700
|
975
|
1115
|
1250
|
1380
|
|
W
|
mm
|
120
|
140
|
160
|
160
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
560
|
600
|
700
|
800
|
900
|
|
重量
|
kg
|
5
|
6.5
|
7
|
13.5
|
16
|
32
|
45
|
60
|
80
|
107
|
134
|
268
|
449
|
663
|
750
|
1170
|
2.5MPa主要連接尺寸及重量：
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
750
|
850
|
950
|
|
H
|
mm
|
200
|
243
|
253
|
280
|
312
|
321
|
325
|
355
|
415
|
460
|
510
|
700
|
975
|
1115
|
1250
|
1380
|
|
W
|
mm
|
120
|
140
|
160
|
160
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
560
|
600
|
700
|
800
|
900
|
|
重量
|
kg
|
5
|
6.5
|
7
|
13.5
|
16
|
32
|
45
|
60
|
80
|
107
|
134
|
268
|
449
|
663
|
750
|
1170
|
4.0MPa主要連接尺寸及重量：
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
750
|
850
|
950
|
|
H
|
mm
|
200
|
243
|
253
|
280
|
312
|
321
|
325
|
355
|
415
|
460
|
510
|
700
|
975
|
1115
|
1250
|
1380
|
|
W
|
mm
|
120
|
140
|
160
|
160
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
560
|
600
|
700
|
800
|
900
|
|
重量
|
kg
|
5
|
6.5
|
7
|
13.5
|
16
|
32
|
45
|
60
|
80
|
107
|
134
|
268
|
491
|
705
|
850
|
1234
|
6.4MPa主要連接尺寸及重量：
|
尺寸
|
DN
|
15
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
L
|
mm
|
170
|
190
|
210
|
230
|
260
|
300
|
340
|
380
|
430
|
550
|
|
H
|
mm
|
195
|
228
|
250
|
325
|
360
|
410
|
450
|
485
|
537
|
646
|
|
W
|
mm
|
140
|
160
|
180
|
200
|
240
|
280
|
320
|
360
|
400
|
450
|
|
重量
|
kg
|
10
|
13
|
15
|
19
|
25
|
35
|
48
|
56
|
125
|
157
|
10.0MPa主要連接尺寸及重量：
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
mm
|
170
|
190
|
210
|
230
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
775
|
900
|
|
H
|
mm
|
195
|
228
|
250
|
325
|
360
|
410
|
450
|
485
|
537
|
|
840
|
925
|
1015
|
1200
|
|
W
|
mm
|
100
|
100
|
120
|
160
|
160
|
180
|
200
|
200
|
240
|
-
|
-
|
-
|
-
|
-
|
|
重量
|
kg
|
10
|
12
|
17
|
25
|
30
|
40
|
68
|
92
|
107
|
-
|
310
|
590
|
850
|
1040
|
16.0MPa主要連接尺寸及重量：
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
mm
|
170
|
190
|
210
|
230
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
H
|
mm
|
148
|
156
|
175
|
200
|
231
|
262
|
470
|
500
|
557
|
613
|
671
|
765
|
|
W
|
mm
|
100
|
100
|
120
|
140
|
160
|
180
|
360
|
400
|
450
|
450
|
500
|
500
|
|
重量
|
kg
|
4.64
|
7.42
|
10.07
|
12.3
|
15.2
|
29.71
|
65
|
83
|
125
|
175
|
249
|
375
|
訂貨須知：
一、①不銹鋼截止閥產品名稱與型號②不銹鋼截止閥口徑③不銹鋼截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的不銹鋼截止閥型號，請按不銹鋼截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
