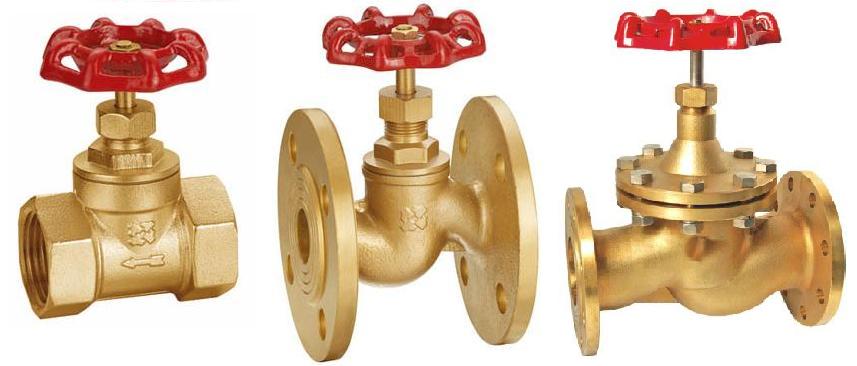

一、產品[J41W-16T、J45W-16T法蘭黃銅截止閥]的詳細資料：
產品名稱：法蘭黃銅截止閥
產品型號：J11W J15W J41W、J45W
公稱通徑：15mm~50mm壓力范圍：1.0~6.4Mpa
連接方式：管螺紋G1/2~G2、接口方式，一般>DN50要選擇法蘭接口，≤DN50則可根據用戶需要自由選擇（絲扣連接居多）。
主閥材料：黃銅、鑄鋼、不銹鋼等
主要用途：黃銅閥門主要用于水、蒸汽、油、清潔水、氣、無腐蝕性油等介質

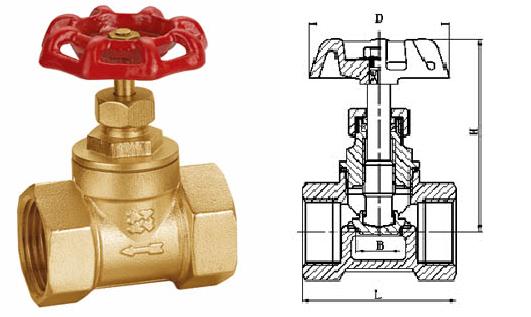

二、J11W、J15W產品參數：
|
CODE |
DN |
SIZE |
L |
B |
H |
D |
|
4101 |
15 |
1/2" |
48 |
13.5 |
70 |
53 |
|
4102 |
20 |
3/4" |
57 |
18 |
70.5 |
58 |
|
4103 |
25 |
1" |
66 |
21 |
83 |
65 |
|
4104 |
32 |
1 1/4" |
77 |
27 |
93 |
80 |
|
4105 |
40 |
1 1/2" |
84 |
32 |
103 |
90 |
|
4106 |
50 |
2" |
100 |
40 |
110.5 |
98 |
三、J11W、J15W技術規范：
|
技術規范： |
Technial standard ： |
|
1. 公稱壓力：1.6MPa |
1. Nominal pressure：1.6MPa |
|
2. 工作介質：水、油、非腐蝕液體。 |
2. Working Medium:Water、Oil、Non-corrosive liquid。 |
|
3. 工作溫度：-20℃≤T≤110℃ |
3. Wosrking Temperature：-20℃≤T≤110℃ |
|
4. 螺紋標準符合ISO 7標準 |
4. Pipe thread to ISO 7 |

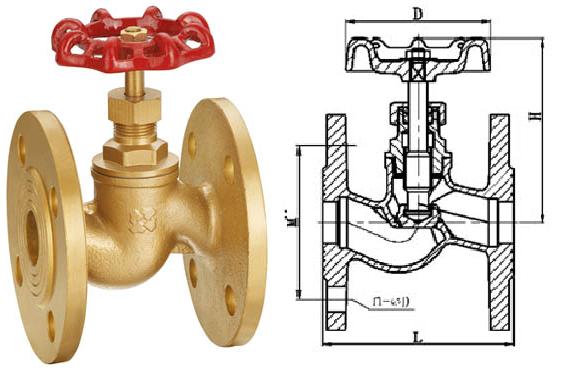

四、J41W、J45W產品參數：
|
CODE |
DN |
L |
H |
D |
M |
n-φD |
|
7401 |
25 |
104 |
105 |
78 |
85 |
4-φ14 |
|
7402 |
32 |
113 |
113 |
78 |
100 |
4-φ18 |
|
7403 |
40 |
116 |
138 |
98 |
110 |
4-φ18 |
|
7404 |
50 |
119 |
138 |
108 |
125 |
8-φ18 |
|
7405 |
65 |
138 |
171 |
125 |
148 |
8-φ18 |
五、J41W、J45W技術規范：
|
技術規范： |
Technial standard ： |
|
1. 公稱壓力：1.6MPa |
1. Nominal pressure：1.6MPa |
|
2. 工作介質：水、非腐蝕性液體 |
2. Working Medium:Water、Non-corrosive liquid |
|
3. 工作溫度：-20 ℃≤T≤110 ℃ |
3. Working Temperature:-20 ℃≤T≤110 ℃ |
訂貨須知：
1、①黃銅法蘭截止閥產品名稱與型號②黃銅法蘭截止閥口徑③黃銅法蘭截止閥是否帶附件以便我們的為您正確選型。
2、若已經由設計單位選定我們的閥門公司黃銅法蘭截止閥型號，請按黃銅法蘭截止閥型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。
