法蘭閘閥
Z44T/W平行式雙閘板閘閥
    • 產品型號:
    • Z44T/W
    • 產品口徑:
    • 40-1200mm
    • 產品壓力:
    • 0.6-1.6Mpa
    • 產品材質:
    • 灰鑄鐵、球墨鑄鐵
產品說明
  • 一、產品[Z44T/W平行式雙閘板閘閥]的詳細資料:

    產品名稱:平行式雙閘板閘閥

    凱斯特牌Z44T/W-10型平行式雙閘板閘閥,平行式雙閘板閘閥,雙閘板閘閥本閥廣泛適用于石油、化工、制藥、電力等行業.在公稱壓力≤l,0MPa的蒸汽、水、油類等介質的管路上,作啟閉用。

    產品特點:1、當系統正常工作時,閘板以1.0m/min勻速啟、閉;而系統斷電等事故狀態時的關閉分為快、慢關兩個階段。100-20%開度為快關,時間10(S)。20-0%開度為慢關,時間為40(S)。
    2、用在水泵出口作截止、止回閥使用,該閥還具有閥桿鎖定裝置。保證運行安全。
    3、Z943T型閘閥選用新型電動裝置,可就地操作也可遠控,并能滿足計算機程控要求。控制準確、安全、可靠。

    二、性能規范:

    型號
    公稱壓力MPa
    試驗壓力MPa
    工作
    溫度
    使用
    介質
    強 度
    密封(液)
    低壓密封(氣)
    Z44W-10
    1.0
    1.5
    1.1
    0.6
    ≤80℃
    水、蒸汽、油
    Z44T-10
    三、主要零件材料:
    型號
    閥體
    閥蓋
    閘板
    閥桿螺母
    閥桿
    填料
    Z44W-10

    灰鑄鐵
    灰鑄鐵

    碳鋼、不銹鋼
    油浸石棉盤根
    Z44T-10
    灰鑄鐵

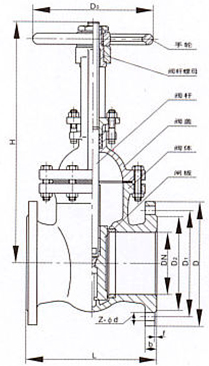

    四、凱斯特牌平行式雙閘板閘閥外形尺寸和連接尺寸:
    口 徑
    DN(mm)
    Z44T/W-10
    L
    D
    H
    D0
    40
    165
    145
    295
    160
    50
    180
    160
    325
    180
    65
    195
    180
    380
    180
    80
    210
    195
    420
    200
    100
    230
    215
    520
    200
    125
    255
    245
    610
    240
    150
    280
    280
    710
    240
    200
    330
    335
    915
    320
    250
    380
    390
    1095
    320
    300
    420
    445
    1275
    400
    350
    450
    500
    1500
    400
    400
    480
    565
    1760
    500
    450
    510
    615
    1920
    500
    500
    540
    670
    2170
    720
    600
    600
    780
    -
    -
    700
    660
    895
    -
    -
    800
    720
    1010
    -
    -
    900
    780
    1110
    -
    -
    1000
    840
    1220
    -
    -
    1200
    960
       1450
    -
    -

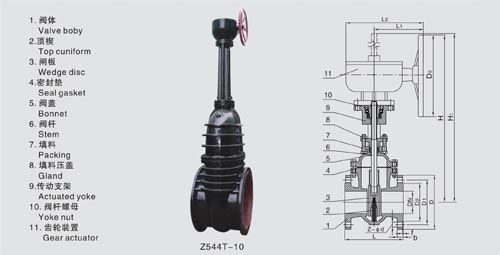

    五、Z544T、Z544W 傘齒輪傳動平行式雙閘板閘閥:
    產品說明:閘閥是最常用的截?cái)嚅y之一,主要用來接通或截?cái)喙苈分械慕橘|(zhì); 閘閥適用的壓力,溫度及口徑范圍很大,尤其適用于中,大口徑的管道.明桿閘閥的閥桿帶動閘板一起升降,閥桿上的傳動螺紋在閥體外部,因此, 可根據閥桿的運動方向和位置直觀地判斷閘板啟閉和位置,而且傳動螺紋便于潤滑和不受流體腐蝕,但它要求有較大的安裝空間.平行式雙閘板一般通過頂楔產生密封力,密封面間相對移動小,不易擦傷,多用于低壓,中小口徑的閘閥.
    六、外形尺寸和連接尺寸: 1.0Mpa GB12232--89 GB/T13927-32
    型號
    公稱通徑
    尺 寸
    L
    D
    D1
    D2
    b-f
    z- Φ d
    H
    H1
    L1
    L2
    Do
    Z544T、Z544W
    200
    330
    335
    295
    265
    26-3
    8-23
    1074
    1286
    230
    360
    400
    250
    380
    390
    350
    320
    28-3
    12-23
    1181
    1445
    230
    360
    400
    300
    420
    440
    400
    368
    28-4
    12-23
    1332
    1647
    230
    360
    400
    350
    450
    500
    460
    428
    30-4
    16-23
    1519
    1885
    230
    360
    400
    400
    480
    565
    515
    482
    32-4
    16-25
    1736
    2153
    260
    410
    450
    450
    510
    615
    565
    532
    32-4
    20-25
    1921
    2389
    260
    410
    450
    500
    540
    670
    620
    585
    34-4
    20-25
    2103
    2623
    260
    410
    450
    600
    600
    780
    725
    685
    36-5
    20-30
    2414
    3035
    260
    410
    450
    700
    660
    895
    840
    800
    40-5
    24-30
    2705
    3427
    310
    495
    550
    800
    720
    1010
    950
    905
    44-5
    24-34
    2907
    3732
    310
    495
    550
    900
    780
    1110
    1050
    1005
    46-5
    28-34
    3197
    4122
    310
    495
    550
    1000
    840
    1220
    1160
    1115
    50-5
    28-34
    3488
    4518
    370
    590
    600
    1200
    960
    1450
    1380
    1325
    56-5
    32-41
    3907
    4935
    370
    590
    600
    1400
    1080
    1675
    1590
    1525
    62-5
    36-48
    4187
    5615
    370
    590
    600
    1600
    1000
    1915
    1820
    1750
    68-5
    40-54
    4772
    6400
    370
    590
    600
    訂貨須知:
    一、①平行式雙閘板閘閥產品名稱與型號②平行式雙閘板閘閥口徑③平行式雙閘板閘閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的平行式雙閘板閘閥型號,請按平行式雙閘板閘閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
