H40F46立式襯氟止回閥

- 產品型號:
- H40F46
- 產品口徑:
- 15-250mm
- 產品壓力:
- 1.0-2.5Mpa
- 產品材質:
- 鑄鐵鑄鋼不銹鋼
聯系我們

產品說明

一、產品[H40F46立式襯氟止回閥]的詳細資料：

產品型號：H40F46

產品名稱：襯里止回閥

產品特點：凱斯特牌止回閥是一種依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質向逆向流動的自動閥門。襯里新型止回閥,襯里止回閥,新型止回閥。

二、設計規范：

遵循GB/T 13932，GB12235，GB12236，API 6D標準。
法蘭連接止回閥
設計與制造符合中國國家標準
基本結構形式：升降立式。（新型）
主要零部件除閥瓣為整體F3或F46外其它材料見表A15
公稱壓力：DN0.6~1.0（MPa）
公稱通徑：DN25~150（mm）
公稱型號：H40F3 H40F46

三、主要零部件材料表：

遵循規范	DTANDARD
設計與制造	GB商12224
結構長度	Q/DFL-03-99（企業標準）
法蘭尺寸	JB78/JB79（GB HG Sh）
壓力試驗	GB/T 13927
標志	GB 12220
供貨	GB/T 12252

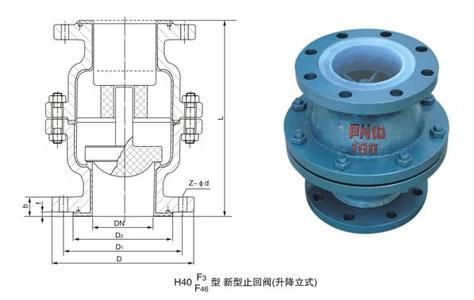

四、凱斯特牌襯氟止回閥主要連接尺寸及重量：

公稱通徑 DN(mm)	L1	L2	D	D1	[32	f	b	H	Z-cl	重量
公稱通徑 DN(mm)	PN1.0MPa
15	152	130	95	65	45	2	14	82	4-14	4
20	152	150	105	75	55	2	16	82	4-14	5
25	152	160	115	85	65	2	16	98	4-14	6
32	165	180	135	100	78	3	16	110	4-18	7.5
40	165	200	145	110	85	3	17	118	4-18	9.5
50	178	230	160	125	100	3	18	138	4-18	13
65	190	290	180	145	120	3	20	156	4-18	19.5
80	203	310	195	160	135	3	22	160	4-18	27
100	229	350	215	180	155	3	22	185	8-18	35
125	325	400	245	210	185	3	24	208	8-18	56
150	394	480	280	240	210	3	24	245	8-23	75
200	457	600	335	295	265	3	26	298	8-23	118
250	533	730	390	350	320	4	28	342	12-23	165
PN1.6MPa
15	152	130	95	65	45	2	15	82	4-14	4
20	152	150	105	75	55	2	16	82	4-14	5
25	152	160	115	85	65	2	16	98	4-14	6
32	165	180	135	100	78	3	16	110	4-18	7.5
40	165	200	145	110	85	3	17	118	4-18	9.5
50	178	230	160	125	100	3	18	138	4-18	13
65	190	290	180	145	120	3	20	156	4-18	19.5
80	203	310	195	160	135	3	22	160	8-18	27
100	229	350	215	180	155	3	24	185	8-18	35
125	325	400	245	210	185	3	26	208	8-18	56
150	394	480	280	240	210	3	28	245	8-23	75
200	457	600	335	295	265	3	30	298	12-23	118
250	533	730	405	355	320	4	30	342	12-25	165
PN2.5MPa
15	152	130	95	65	45	2	16	82	4-14	6.5
20	152	150	105	75	55	2	16	82	4-14	7
25	152	160	115	85	65	2	16	98	4-14	8
32	165	180	135	100	78	3	18	110	4-18	11
40	165	200	145	125	85	3	18	118	4-18	15
50	178	230	160	110	100	3	20	138	4-18	17.5
65	190	290	180	145	120	3	22	156	8-18	26
80	203	310	195	160	135	3	22	160	8-18	36
100	229	350	230	190	160	3	24	185	8-23	44
125	325	400	270	220	188	3	28	208	8-25	60
150	394	480	300	250	218	3	30	245	8-25	81
200	457	600	360	310	278	3	34	298	12-25	137
250	533	730	425	370	332	4	36	342	12-30	173

訂貨須知：
一、①襯氟止回閥產品名稱與型號②襯氟止回閥口徑③襯氟止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的襯氟止回閥型號，請按襯氟止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
