對夾式、衛生級蝶閥
D371F46蝸輪對夾襯氟蝶閥
    • 產品型號:
    • D371F46
    • 產品口徑:
    • 50-1200mm
    • 產品壓力:
    • 0.6-1.6Mpa
    • 產品材質:
    • 鑄鐵、碳鋼、不銹鋼
產品說明
  • 一、產品[D371F46蝸輪對夾襯氟蝶閥]的詳細資料:

    產品名稱:D371F46蝸輪對夾襯氟蝶閥,對夾式襯氟蝶閥
    產品型號:D371F46
    產品概述:D371F46對夾式襯氟蝶閥采用帶有球形密封表面的襯氟塑料包襯蝶板,配以閥座基部的硅橡膠襯墊調節閥門的密封性能;該閥門操作輕便,具有嚴密的密封性能,超長的使用壽命;可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。
    二、D371F46蝸輪對夾襯氟蝶閥工作原理:
      D371F46蝸輪對夾襯氟蝶閥的工作原理是靠旋轉閥瓣來使閥門暢通或閉塞的,閥瓣和閥體內側全部采用氟塑料襯塑工藝制成,其具有開關輕便,體積小,密封可靠,結構簡單,維修方便,使用范圍廣等優點。
    三、D371F46蝸輪對夾襯氟蝶閥作用:
      采用氟塑料襯里技術,閥體采用熔模精密鑄造,強度高、外觀光潔,與液體接觸的過流部件全部為氟塑料,因此可在-50℃~180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。產品廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送,特別是具有嚴懲腐蝕性介質的使用場合如硫酸、氫氟酸、磷、酸、氯氣、強堿,王水等具有強腐蝕的介質。
    四、D371F46蝸輪對夾襯氟蝶閥結構特點:
    閥體采用分體式結構,閥軸現兩的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制,從而達到產品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸,更換閥軸時非常方便,閥門不需要拆離離管道即可完成。
    五、D371F46蝸輪對夾式襯氟蝶閥主要零部件材料表:
    序號
    零件名稱
    灰鑄鐵
    鑄鋼
    不銹耐酸鑄鋼
    超低碳不銹耐酸鑄鋼
    Z
    C
    P
    R
    PL
    RL
    1
    閥體/閥蓋
    HT250
    WCB
    CF8
    CF8M
    CF3
    CF3M
    2
    蝶板
    WCB
    35
    CF8
    CF8M
    CF3
    CF3M
    3
    閥桿
    1Cr13
    2Cr13
    1Cr18Ni9Ti
    1Cr18Ni12Mo2Ti
    00Cr18Ni10
    000Cr17Ni14Mo2
    4
    襯里/閥座
    PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
    5
    密封圈
    FPM(氟橡膠)
    FPM(氟橡膠)
    6
    彈性條(墊)
    Si(硅橡膠)
    Si(硅橡膠)
    7
    調節定位座
    0Cr18Ni9
    0Cr18Ni9
    1Cr18Ni9Ti
    1Cr18Ni12Mo2Ti
    00Cr18Ni10
    00Cr17Ni14Mo2
    8
    緊固螺栓
    35
    35
    1Cr17Ni2
    1Cr17Ni2
    1Cr18Ni9Ti
    1Cr18Ni9Ti
    9
    螺母
    45
    45
    0Cr18Ni9
    0Cr18Ni9
    0Cr18Ni9
    0Cr18Ni9
    10
    操作手柄
    ZL101

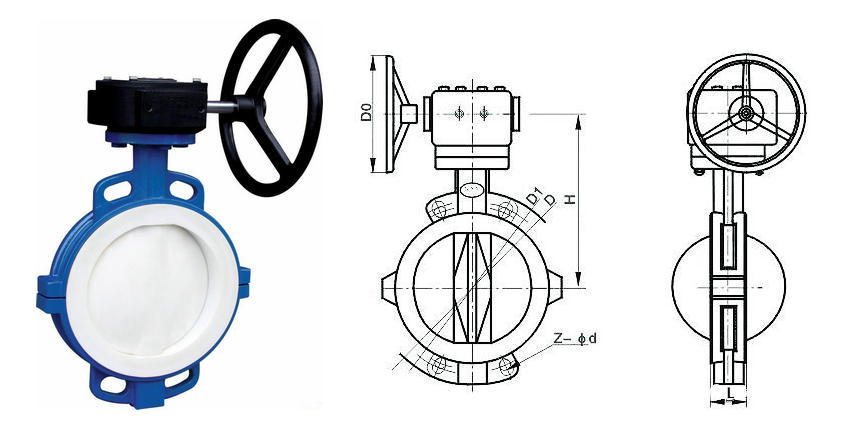

    六、D371F46蝸輪對夾式襯氟蝶閥結構圖:
    七、D371F46蝸輪對夾式襯氟蝶閥主要外形及連接尺寸表:

    公稱通經

    L

    D

    D1

    D2

    f

    b

    Z-φd

    D

    D1

    D2

    f

    b

    Z-φd

    DN(mm)

    NPS(inch)

    PN1.0MPa

    PN1.6MPa

    40

    3/2

    33

    145

    110

    85

    3

    18

    4-φ18

    145

    110

    85

    3

    18

    4-φ18

    50

    2

    43

    160

    125

    100

    3

    20

    4-φ18

    160

    125

    100

    3

    20

    4-φ18

    65

    5/2

    46

    180

    145

    120

    3

    20

    4-φ18

    180

    145

    120

    3

    20

    4-φ18

    80

    3

    46

    195

    160

    135

    3

    22

    4-φ18

    195

    160

    135

    3

    22

    8-φ18

    100

    4

    52

    215

    180

    155

    3

    22

    8-φ18

    215

    180

    155

    3

    24

    8-φ18

    125

    5

    56

    245

    210

    185

    3

    24

    8-φ18

    245

    210

    185

    3

    26

    8-φ18

    150

    6

    56

    280

    240

    210

    3

    24

    8-φ23

    280

    240

    210

    3

    28

    8-φ18

    200

    8

    60

    335

    295

    265

    3

    26

    8-φ23

    335

    295

    265

    3

    30

    12-φ23

    250

    10

    68

    390

    350

    320

    3

    28

    12-φ23

    405

    355

    320

    3

    32

    12-φ25

    300

    12

    78

    440

    400

    368

    3

    28

    12-φ23

    460

    410

    375

    4

    34

    12-φ25

    350

    14

    78

    500

    460

    428

    4

    30

    16-φ23

    520

    470

    435

    4

    38

    16-φ25

    400

    16

    102

    565

    515

    482

    4

    32

    16-φ25

    580

    525

    485

    4

    40

    16-φ30

    450

    18

    114

    615

    565

    532

    4

    32

    20-φ25

    640

    585

    545

    4

    44

    20-φ30

    500

    20

    127

    670

    620

    585

    4

    34

    20-φ25

    705

    650

    608

    4

    46

    20-φ34

    600

    24

    154

    780

    725

    685

    5

    36

    20-φ30

    840

    770

    718

    5

    54

    20-φ41

    700

    28

    165

    895

    840

    800

    5

    40

    24-φ30

    910

    840

    788

    5

    54

    24-φ41

    800

    32

    190

    1010

    950

    905

    5

    44

    24-φ34

    1020

    950

    898

    5

    54

    24-φ41

    900

    36

    203

    1110

    1050

    1005

    5

    46

    28-φ34

    1120

    1050

    998

    5

    54

    28-φ41

    1000

    40

    216

    1220

    1160

    1115

    5

    50

    28-φ34

    1255

    1170

    1110

    5

    60

    28-φ48

    1200

    48

    254

    1450

    1380

    1325

    5

    56

    32-φ41













    訂貨須知:
    一、①D371F46蝸輪對夾襯氟蝶閥產品名稱與型號②D371F46蝸輪對夾襯氟蝶閥口徑③D371F46蝸輪對夾襯氟蝶閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特公司的D371F46蝸輪對夾襯氟蝶閥型號,請按D371F46蝸輪對夾襯氟蝶閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
