手動
|
J41F3
|
角式
|
J441F3
|
J41F46
|
J441F46
|
||
氣動
|
J641F3
|
電動
|
J941F3
|
J641F46
|
J941F46
|
五、J41F46襯氟截止閥技術規范
設計標準
|
GB12233/GB12233
|
結構長度
|
GB12221
|
法蘭標準
|
JB/T79-94
|
GB9113.1-26
|
|
檢驗試驗
|
GB/T13927
|
驅動方式
|
手動、電動、氣動
|
六、J41F46襯氟截止閥主要零部件材料表
序號
|
零件名稱
|
灰鑄鐵
|
碳鋼
|
不銹鋼
|
超低碳不銹鋼
|
||
Z
|
C
|
P
|
R
|
Pl
|
R L
|
||
1
|
閥體、閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
2
|
閥瓣、閥桿
|
35
|
1Cr13
|
1Cr18Ni9
|
1Crl8Ni12M02Ti
|
00Cr18Ni10
|
00Cr17Nil4M02
|
3
|
活節螺栓
|
35
|
35
|
1Crl7Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
4
|
襯里層巾司座
|
FEP(F46)PCTFE(F3)PTFE(F4)PFA(可溶性聚四氟乙烯)PO(聚烯烴)
|
|||||
5
|
填料
|
PTFE(F4)
|
|||||
6
|
填料壓蓋
|
WCB
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
7
|
閥桿螺母
|
ZCuAll 0Fe3
|
|||||
8
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
9
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Crl8Ni9
|
0Crl 8Ni9
|
0Cr18Ni9
|
10
|
手 輪
|
HT200
|
HT200
|
WCC
|
WCC
|
WCC
|
WCC
|

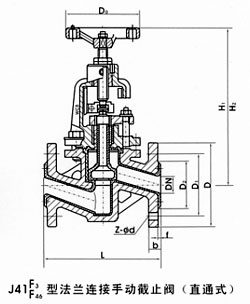

公稱通經
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
|
DN(mm)
|
NPS(inch)
|
PN1.0MPa
|
||||||
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
250
|
10
|
622
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
300
|
12
|
698
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
350
|
14
|
787
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
PN1.6MPa
|
||||||||
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
250
|
10
|
622
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
300
|
12
|
698
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
PN2.5MPa
|
||||||||
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
16
|
4-φ14
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
22
|
8-φ18
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
100
|
4
|
350
|
230
|
190
|
160
|
3
|
24
|
8-φ23
|
125
|
5
|
400
|
270
|
220
|
188
|
3
|
28
|
8-φ25
|
150
|
6
|
480
|
300
|
250
|
218
|
3
|
30
|
8-φ25
|
訂貨須知:
一、①角式截止閥產品名稱與型號②角式截止閥口徑③角式截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的角式截止閥型號,請按角式截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
