一、產品[X43F46襯氟旋塞閥]詳細資料
結構特點
我公司生產的襯氟旋塞閥基本系列有兩類：
1、X43F4型：特殊設計的閥座襯套(PTFE或?qū)ξ痪郾?與鋼 制塞體組成的密封副；塞體為不銹鋼(不襯)。
2、X43F46型：全部閥全、塞體通道表面內襯FEP。以及 根據上述基本型式擴展而至的內襯PFA，PCTFE和使溫度可達 300。C，用于鑲嵌閥座的對位聚苯新材料以滿足各種工況需要。
X43F4和X43F46型自潤滑旋塞閥具有獨特的搖臂調節裝置和理想的旋塞錐角設計，密封性能好，使用壽命長，具有進出 口端同時密封的優點，在整個工作過程中密封副磨擦系數小， 塞體運轉靈活，永遠不需潤滑。
二、設計規范
遵循GB 12240，API 599，API 6D標準。
三、驅動方式
手動、電動、蝸輪傳動。
四、技術數據和性能參數Technical data and performance parameter：
公稱壓力:Nominal pressure: 1.0 Mpa, 1.6 Mpa, 2.5 Mpa, 4.0MPa(ANSI Class 125, 150lb, 300lb)
規格Nominal size: DN15~DN300 (1/2”-8”)
結構長度Face to face dimension: DIN3202, ANSI B16.10 or on client’s design
法蘭連接尺寸Flange connection dimension: DIN2501, ANSIB16.5 or on client’s design
測試標準Pressure test: API 598, API6D
適用溫度Suitable temperature: -40℃~180℃
適用介質Suitable medium: This plug valve can be applied in various concentrations of Acid, Alkali, Aqua regia and strong chloridizing etc (except the high-temperature melting alkali metals, element fluorine & chlorine-trifluoride).
操作方式operation style: Handwheel, bevel gear, electric, pneumatic. |
五、主要零件材料 Main parts material：
|
零件名稱 Part name
|
材質 Material
|
|
閥體Body
|
Cast steel /Cast iron lined with FEP
|
|
旋塞Plug
|
Cast steel/Cast iron lined with FEP
|
|
閥桿Stem
|
Stainless steel
|
|
閥蓋Bonnet
|
Cast steel /Cast iron lined with FEP
|
|
調節螺絲Adjusting screw
|
Stainless steel
|
|
調節墊片Adjusting washer
|
Stainless steel+PTFE
|
|
手柄Lever
|
Cast steel
|
|
六、主要性能規范：
|
公稱壓力
Nominal pressure
|
試驗壓力
Test pressure
|
工作壓力
working pressure
|
工作溫度
working temperature
|
|
強度
|
密度
|
|
10Kgf/Cm2
|
10Kgf/Cm2
|
15Kgf/Cm2
|
10Kgf/Cm2
|
-50~120
|
|

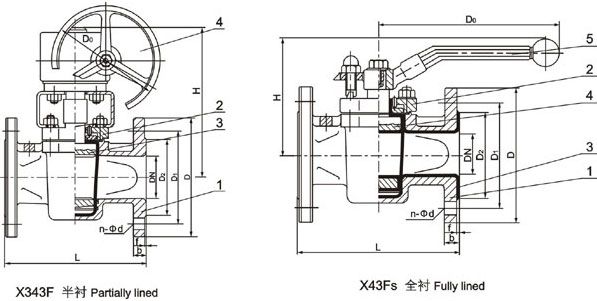

七、主要外形尺寸及連接尺寸 Main outline dimensions and connection dimensions：
|
公稱通徑
|
長度
|
法蘭外徑(D)
|
螺孔中心圓直徑(D1)
|
連接凸出部分直徑
|
法蘭厚度
|
螺孔直徑
|
螺孔數量(Z)
|
重量(KG)
|
|
20
|
150
|
105
|
75
|
55
|
16
|
14
|
4
|
4
|
|
25
|
160
|
115
|
85
|
65
|
16
|
14
|
4
|
5
|
|
32
|
170
|
135
|
100
|
78
|
18
|
18
|
4
|
7
|
|
40
|
180
|
145
|
110
|
85
|
18
|
18
|
4
|
9
|
|
50
|
210
|
160
|
125
|
100
|
20
|
18
|
4
|
12
|
|
65
|
220
|
180
|
145
|
120
|
20
|
18
|
4
|
18
|
|
80
|
250
|
195
|
160
|
135
|
22
|
18
|
4
|
25
|
|
100
|
275
|
215
|
180
|
155
|
22
|
18
|
8
|
35
|
|
125
|
310
|
245
|
210
|
185
|
24
|
18
|
8
|
47
|
|
150
|
350
|
280
|
240
|
210
|
24
|
23
|
8
|
58
|
|
※以上重量僅供參考,如有少量誤差,屬正常情況.
訂貨須知：
一、①襯氟旋塞閥產品名稱與型號②襯氟旋塞閥口徑③襯氟旋塞閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的襯氟旋塞閥型號，請按襯氟旋塞閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
