電動調節閥
ZZYVP微壓指揮器型壓力調節閥
    • 產品型號:
    • 產品口徑:
    • 產品壓力:
    • 產品材質:
產品說明
  • 一、產品[微壓指揮器型自力式壓力調節閥]細

          ZZYVP微壓指揮器型自力式壓力調節閥是一種無需外加驅動能源,依靠被調介質自身的壓力為動力源及其介質壓力變化,按設定值,進行自動調節的節能型控制裝置。他集檢測、控制、執行諸多功能于一閥,自成一個獨立的儀表控制系統。

      該產品由低流阻浮動閥、指揮器作器及執行機構組成。是符合國際標準的新一代閥門產品,其特點有:
          1、無需外加驅動能源的節能型自控系統,設備費用低,適用于爆炸性環境;
          2、結構簡單,維護工作量??;
          3、設定點可調且范圍寬,便于用戶在設定范圍內連續調整;
          4、執行機構敏感,極微小的壓力變化即刻會檢測出;
           該產品特別適用于各行業的儲罐的氣封系統及安全保護系統。如儲罐氮封。
    二、工作原理
        1、 閥前控制原理(見圖一)微壓指揮器型自力式閥前調節閥的工作原理:(閥前調壓閥為常閉型)
    介質由箭頭方向流入調壓閥經節流后流出。同時P1也進入指揮器B室做能源使用。閥后壓力直接進入調壓閥下膜室A。同時進入指揮器測量市C室。
          壓力P2增加時,首先作用在調壓閥A室,使調壓閥閥芯上移,調壓閥關閉,閥后壓力減小(初調)。同時,進入指揮器測量室C室壓力也增加,使指揮器關閉,作為能源使用的壓力P1經指揮器閥芯節流阻力增加,Ps減小,此壓力進入調壓閥D室,壓力相應減小,調壓閥進一步關小,閥后壓力繼續減小(精調)。故在指揮器型調壓閥二次調壓過程后,調壓精度較通常的調壓閥高。在閥后壓力P2降低時,作用方向相反,通過調壓閥初調及指揮器操縱調壓閥開度后,使P2增加。設定壓力由指揮器調節螺桿調節指揮器壓縮彈簧的彈力達到。該產品調壓閥為常閉型。運行時,只要有壓力P1,即可通過常開型指揮器開啟調壓閥。
    三、自力式壓力調節閥與控制閥的區別:
     該兩類產品的區別,主要在于控制閥即需要外界能源(如電源或氣源)做驅動能,又需要接受外來控制儀表信息才能改變閥內截流件相對位置,從而實現改變流體壓力。
    自力式壓力調節閥則既不需外來能源,又不需要接受外來控制儀表信號,僅靠被調介質的壓力信號,便可實現壓力調節。兩者區別可見圖二。
    四、主要技術參數和性能指標



    公稱通徑DN(mm)
    20
    25
    40
    50
    80
    100
    150
    閥座直徑
    6
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    額定流量系數KV
    3.2
    5
    8
    10
    20
    32
    50
    80
    100
    160
    250
    400
    壓力調節范圍KPa
    0.5~7    5~20   15~50   30~150
    公稱壓力PN(MPa)
    1.0   1.6
    被調介質溫度(℃)
    -20~90
    流量特性
    快開
    調節精度(%)
    ≤3
    執行機構薄膜有效面積(cm2
    200
    280
    400
    允許泄漏量
    符合ANS1B16.104-1976   IV級




    五、外形尺寸



    公稱通徑(DN)
    0
    25
    32
    40
    50
    65
    80
    100
    125
    150
    法蘭端面距(L)
    150
    160
    180
    200
    230
    290
    310
    350
    400
    480
    H
    610
    610
    630
    630
    640
    710
    720
    730
    800
    930
    H1
    330
    330
    50
    350
    360
    430
    440
    450
    520
    650
    ø
    310
    400
    D
    105
    115
    140
    50
    165
    185
    00
    220
    250
    285
    D1
    75
    85
    100
    110
    125
    145
    160
    180
    210
    240
    D2
    56
    65
    76
    84
    99
    118
    132
    156
    184
    211
    n-d
    4-14
    4-18
    8-18

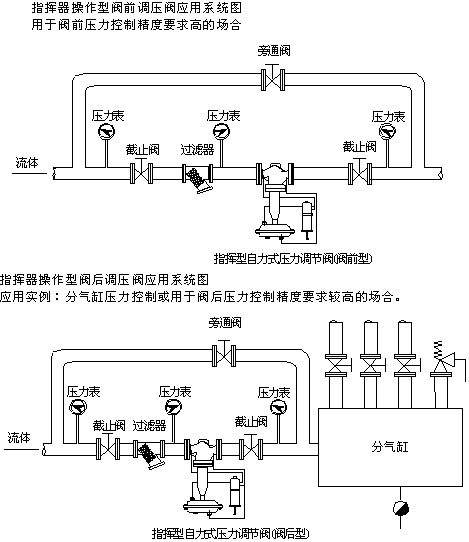

    應用典列:

    訂貨須知:
    一、①微壓指揮器型壓力調節閥產品名稱與型號②微壓指揮器型壓力調節閥口徑③微壓指揮器型壓力調節閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的微壓指揮器型壓力調節閥型號,請按微壓指揮器型壓力調節閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
