電動球閥
ZKRQ系列電動O形三通球閥
    • 產品型號:
    • ZKRQ系列
    • 產品口徑:
    • 10-65mm
    • 產品壓力:
    • 1.6-4.0Mpa
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明
  • 一、產品ZKRQ系列電動O形三通球閥概述:

    型號:ZKRQR
    產品說明:ZKRQR系列電動O形三通球閥由電動執行機構和三通球閥組成。改變球芯與管道的相對位置,可以對三條管路流體實現不同的組合控制。該產品以220V單相交流電為力源,接受控制系統 (或操作器) 來的 220V開關信號,并通過單相電源切換驅動可逆單相齒輪減速電機,按規定的組合要求,使球閥實現對管路流體的換向作用。 T型三通可使三路正交的管道互相連通,即起分流(合流)作用,也可使其中兩條管道連通而切斷另一路管道。 L型三通流路只能連通互相正交的兩條管道或切換方向。
    二、閥門特性:
    公稱壓力:PN1.0、1.6、2.5、4.0Mpa、ANSI150、300
    公稱通徑:DN20~300mm
    工作溫度:硬密封:-40~300℃  軟密封:-40~180℃
    工作電壓:220V、380V
    閥座形式:不銹鋼可動硬密封、PTFE軟密封。
    主要材質:閥體 (1)WCB  (2)304  (3)316  (4)316L
                   閥芯 (1)304  (2)316  (3)316L
    流體范圍: 空氣、水、氣體、石油和石化產品、腐蝕性介質
    表面處理: 拋光
    三、主要零部件材料:
    閥門材料
    1) 軸 Shaft
    不銹鋼 ANSI316
    1.4401
    UNIX5CrNiMo 17 12
    2) 防松螺母 Lock nut
    不銹鋼 ANSI304
    1.4301
    UNIX5CrNi 18 10
    3) 壓緊環型螺母 Gland nut ring
    不銹鋼 ANSI304
    1.4301
    UNIX5CrNi 18 10
    4) 頂部密封環 至p tight ring
    聚四氯乙烯 P.T.F.E.


    5) O環 O-Ring
    氟橡膠 VITON


    6) 墊圈 Washer
    聚四氯乙烯 P.T.F.E.


    7) 密封圈 Seals
    聚四氯乙烯 P.T.F.E.


    8) 閥體 Body
    不銹鋼 ANSI316
    1.4408

    9) 球閥 Ball
    不銹鋼 ANSI316
    1.4401
    UNIX5CrNiMo 17 12
    10) 頂部密封 End sealings
    聚四氯乙烯 P.T.F.E.


    11) 端部 End
    不銹鋼 ANSI316
    1.4408

    12) 法蘭 Flange
    不銹鋼 ANSI316
    1.4408

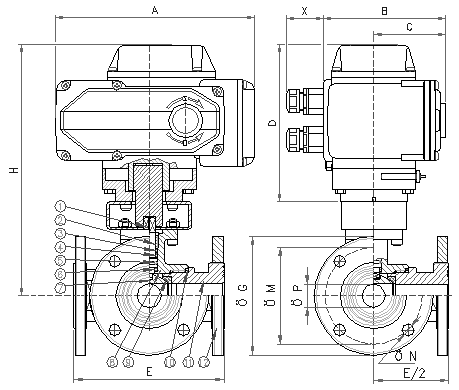

    四、主要外形連接尺寸:
    尺寸表
    DN
    mm.
    10
    15
    20
    25
    32
    40
    50
    65
    內螺紋尺寸
    GAS
    3/8"
    1/2"
    3/4"
    1"
    1"1/4
    1"1/2
    2"
    2"1/2
    通徑
    mm.
    10
    15
    20
    25
    32
    40
    50
    65
    P. 閥門
    PN40
    PN40
    PN40
    PN40
    PN40
    PN40
    PN25
    PN25
    A
    mm.
    207,5
    207,5
    207,5
    207,5
    256,5
    256,5
    256,5
    256,5
    B
    mm.
    122,5
    122,5
    122,5
    122,5
    156,5
    156,5
    156,5
    156,5
    C
    mm.
    68
    68
    68
    68
    94
    94
    94
    94
    D
    mm.
    163,5
    163,5
    163,5
    163,5
    185
    185
    185
    185
    X
    mm.
    44
    44
    44
    44
    44
    44
    44
    44
    E
    mm.
    120
    130
    140
    150
    180
    200
    220
    240
    ΦG
    mm.
    90
    95
    105
    115
    140
    1450
    165
    185
    ΦM
    mm.
    60
    65
    75
    85
    100
    110
    125
    145
    ΦN
    mm.
    14/4
    14/4
    14/4
    14/4
    18/4
    18/4
    18/4
    18/4
    H
    mm.
    249,5
    252,5
    260
    264,5
    304,5
    312
    275,5
    284,5
    T. of cycle 50/60 Hz
    s.
    15 / 12,5
    15 / 12,5
    15 / 12,5
    15 / 12,5
    15 / 12,5
    15 / 12,5
    15 / 12,5
    15 / 12,5
    重量
    Kg.
    8,1
    8,6
    10,1
    11,5
    20,5
    23,7
    28
    32,6

    訂貨須知:
    一、①ZKRQ系列電動O形三通球閥產品名稱與型號②ZKRQ系列電動O形三通球閥口徑③ZKRQ系列電動O形三通球閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特公司的ZKRQ系列電動O形三通球閥型號,請按ZKRQ系列電動O形三通球閥號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們凱斯特的閥門專家為您審核把關。
