一、產品[Z41T/W型明桿楔式閘閥]的詳細資料：
產品名稱：明桿楔式閘閥 彈性座封閘閥
產品型號：Z41X Z41T/W
產品簡介： Z41T/W型明桿楔式閘閥是最常用的截斷閥之一，主要用來接通或截斷管路中的介質; 閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。楔式剛性單閘板結構簡單，尺寸小，使用比較可靠，它適用于常溫、中溫的各種介質和壓力的環境。廣泛用于給排水、煤氣、電力、冶金、石油、化工、輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作啟閉用。流體阻力小。閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截斷的目的。便于安裝，適用于介質的流動方向可能改變的管路中。
|
零件名稱
|
材 料
|
||
|
Z41T-10
|
Z41W-10
|
Z41H-10
|
|
|
閥體、閥蓋
|
灰鑄鐵
|
灰鑄鐵
|
灰鑄鐵
|
|
閘 板
|
灰鑄鐵＋黃銅
|
灰鑄鐵
|
灰鑄鐵＋黃銅
|
|
閥 桿
|
碳鋼(銅)
|
碳鋼(銅)
|
碳鋼(銅)
|
|
閥桿螺母
|
青銅（球鐵）
|
青銅（球鐵）
|
青銅（球鐵）
|
|
手 輪
|
灰鑄鐵（球鐵）
|
灰鑄鐵（球鐵）
|
灰鑄鐵（球鐵）
|
三、性能規范：
|
型號
|
公稱壓力（MPa）
|
試驗壓力
|
適用溫度（℃）
|
適用介質
|
|
|
強度（水）（MPa）
|
密封（（MPa）
|
||||
|
Z41H-10
|
1.0
|
1.5
|
1.1
|
≤200
|
蒸氣、水、油品
|
|
Z4T-10
|
≤200
|
水、蒸氣
|
|||
|
Z41W-10
|
≤100
|
油品
|
|||

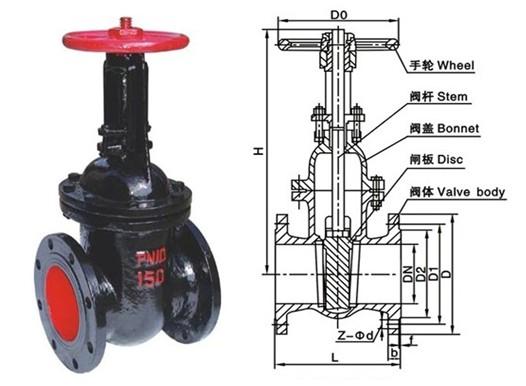

四、外型尺寸和連接尺寸：
|
型 號
|
公稱通徑
DN(㎜) |
尺寸
|
重量（㎏）
|
|||||||
|
L
|
D
|
D1
|
D2
|
b-f
|
z-фd
|
H
|
Do
|
|||
|
Z41T/W/H
-10 |
40
|
165
|
145
|
110
|
85
|
18-3
|
4-ф18
|
245
|
135
|
10
|
|
50
|
178
|
160
|
125
|
100
|
20-3
|
4-ф18
|
286
|
180
|
18
|
|
|
65
|
190
|
180
|
145
|
120
|
20-3
|
4-ф18
|
320
|
180
|
22
|
|
|
80
|
203
|
195
|
160
|
135
|
22-3
|
4-ф18
|
373
|
200
|
2735
|
|
|
100
|
229
|
215
|
180
|
155
|
22-3
|
8-ф18
|
428
|
200
|
34
|
|
|
125
|
254
|
245
|
210
|
185
|
24-3
|
8-ф18
|
513
|
240
|
49
|
|
|
150
|
267
|
280
|
240
|
210
|
24-3
|
8-ф23
|
582
|
240
|
66.5
|
|
|
200
|
330
|
335
|
295
|
265
|
26-3
|
8-ф23
|
730
|
320
|
107
|
|
|
250
|
380
|
390
|
350
|
320
|
28-3
|
12-ф23
|
897
|
320
|
168
|
|
|
300
|
420
|
440
|
400
|
368
|
28-4
|
12-ф23
|
1032
|
400
|
220
|
|
|
350
|
450
|
500
|
460
|
428
|
30-4
|
16-ф23
|
1170
|
400
|
290
|
|
|
400
|
480
|
565
|
515
|
482
|
30-4
|
16-ф25
|
1330
|
500
|
450
|
|
|
450
|
510
|
615
|
565
|
532
|
32-4
|
20-ф25
|
1460
|
500
|
580
|
|
|
500
|
540
|
670
|
620
|
585
|
34-4
|
20-ф25
|
1727
|
500
|
830
|
|
|
600
|
600
|
780
|
725
|
685
|
36-5
|
20-ф30
|
2072
|
500
|
1160
|
|
