一、BZ41W保溫閘閥詳細資料:
產品特點:BZ41W保溫閘閥又稱夾套保溫閘閥,主要用于石油、化工、冶金、制藥等各類系統中,以輸送常溫下會凝固的高粘度介質。保溫閘閥的夾套焊裝于閥門的兩法蘭之間,閥門的側面、底部設置有夾套的連接口。由于增加了夾套,保溫閘閥的連接法蘭尺寸要比同一規格普通閘閥的連接法蘭大一到兩個規格,但結構長度與同規格的閥門相同,保溫閘閥夾套中可自由地流過蒸汽或其它熱的保溫介質,確保粘稠介質可順暢地流過閥門。
執行標準
型號
|
PN
|
工作壓力/MPa
|
適用介質
|
適用溫度
|
BZ41H-16C
|
16
|
1.6
|
油品等無腐蝕性介質
|
≤425
|
BZ41H-25
|
25
|
2.5
|
||
BZ41H-40
|
40
|
4.0
|
||
BZ41Y-16C
|
16
|
1.6
|
||
BZ41Y-25
|
25
|
2.5
|
||
BZ41Y-40
|
40
|
4.0
|
||
BZ41W-16P
|
16
|
1.6
|
弱腐蝕性介質
|
≤150
|
BZ41W-25P
|
25
|
2.5
|
||
BZ41W-40P
|
40
|
4.0
|
||
BZ41Y-16P
|
16
|
1.6
|
||
BZ41Y-25P
|
25
|
2.5
|
||
BZ41Y-40P
|
40
|
4.0
|
||
BZ41W-16R
|
16
|
1.6
|
柔腐蝕性介質
|
≤150
|
BZ41W-25R
|
25
|
2.5
|
||
BZ41W-40R
|
40
|
.0
|
||
BZ41Y-16R
|
16
|
1.6
|
||
JZ41Y-25R
|
25
|
2.5
|
||
JZ41Y-40R
|
40
|
4.0
|
產品零部件材料
型號
|
材料
|
||||
閥體、閥蓋、閘板
|
閥座和閘板密封面
|
閥桿
|
填料
|
手輪
|
|
BZ41H-16C
|
碳素鋼、WCB
|
堆焊鐵基合金
|
鉻不銹鋼 2Crl3
|
石棉石墨/柔性石墨
|
球墨鑄鐵或鑄鋼
|
BZ41H-25
|
|||||
BZ41H-40
|
|||||
BZ41Y-16C
|
堆焊硬質合金
|
||||
BZ41Y-25
|
|||||
BZ41Y-40
|
|||||
BZ41W-16P
|
鉻鎳鈦不銹鋼 CF8
|
本體材料 D8/CF8
|
鉻鎳鈦不銹鋼、304
|
聚四氟乙烯
|
|
BZ41W-25P
|
|||||
BZ41W-40P
|
|||||
BZ41Y-16P
|
堆焊硬質合金
|
||||
BZ41Y-25P
|
|||||
BZ41Y-40P
|
|||||
BZ41W-16R
|
鉻鎳鉬鈦不銹鋼、CF8M
|
本體材料 B8M/CF8M
|
鉻鎳鉬鈦不銹鋼、316
|
||
BZ41W-25R
|
|||||
BZ41W-40R
|
|||||
BZ41Y-16R
|
堆焊硬質合金
|
||||
JZ41Y-25R
|
|||||
JZ41Y-40R
|

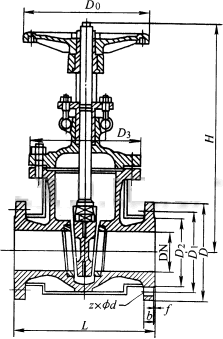

產品外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H
|
D0
|
加熱汽接頭螺紋
|
重量/kg
|
50
|
250
|
195
|
160
|
135
|
20
|
8×Φ18
|
358
|
280
|
M12×1.25
|
54
|
80
|
310
|
245
|
210
|
185
|
22
|
8×Φ18
|
435
|
320
|
M12×1.25
|
100
|
100
|
350
|
280
|
240
|
210
|
24
|
8×Φ23
|
502
|
360
|
M12×1.25
|
120
|
150
|
450
|
335
|
295
|
265
|
26
|
12×Φ23
|
675
|
400
|
M12×1.25
|
260
|
200
|
550
|
405
|
355
|
320
|
30
|
12×Φ25
|
820
|
400
|
M12×1.25
|
300
|
250
|
650
|
460
|
410
|
375
|
30
|
12×Φ25
|
970
|
500
|
M20×1.5
|
400
|
300
|
750
|
520
|
470
|
435
|
34
|
16×Φ25
|
1145
|
500
|
M20×1.5
|
490
|
350
|
850
|
580
|
525
|
485
|
36
|
16×Φ30
|
1280
|
500
|
M20×1.5
|
580
|
400
|
950
|
640
|
585
|
545
|
40
|
20×Φ30
|
1450
|
500
|
M20×1.5
|
920
|
BZ41H、BZ41W、BZ41Y 型 PN25 保溫夾套式楔式閘閥主要外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H
|
D0
|
加熱汽接頭螺紋
|
重量/kg
|
50
|
250
|
195
|
160
|
135
|
22
|
8×Φ18
|
358
|
280
|
M12×1.25
|
56
|
80
|
310
|
270
|
220
|
188
|
28
|
8×Φ18
|
435
|
320
|
M12×1.25
|
105
|
100
|
350
|
300
|
250
|
218
|
30
|
8×Φ23
|
502
|
360
|
M12×1.25
|
170
|
150
|
450
|
360
|
310
|
278
|
34
|
12×Φ23
|
675
|
400
|
M12×1.25
|
270
|
200
|
550
|
425
|
370
|
332
|
36
|
12×Φ25
|
820
|
400
|
M12×1.25
|
380
|
250
|
650
|
485
|
430
|
390
|
40
|
12×Φ25
|
970
|
500
|
M20×1.5
|
535
|
300
|
750
|
550
|
490
|
448
|
44
|
16×Φ25
|
1145
|
500
|
M20×1.5
|
546
|
350
|
850
|
610
|
550
|
505
|
48
|
16×Φ30
|
1280
|
500
|
M20×1.5
|
735
|
400
|
950
|
660
|
660
|
555
|
50
|
20×Φ30
|
1450
|
500
|
M20×1.5
|
1224
|
BZ41H、BZ41W、BZ41Y 型 PN40 保溫夾套式楔式閘閥主要外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H
|
D0
|
加熱汽接頭螺紋
|
重量/kg
|
50
|
250
|
195
|
160
|
135
|
22
|
8×Φ18
|
371
|
280
|
M12×1.25
|
56
|
80
|
310
|
270
|
220
|
188
|
28
|
8×Φ18
|
455
|
320
|
M12×1.25
|
105
|
100
|
350
|
300
|
250
|
218
|
30
|
8×Φ34
|
550
|
360
|
M12×1.25
|
170
|
150
|
450
|
375
|
320
|
282
|
38
|
12×Φ23
|
708
|
400
|
M20×1.5
|
340
|
200
|
550
|
445
|
385
|
345
|
42
|
12×Φ25
|
890
|
400
|
M20×1.5
|
430
|
250
|
650
|
510
|
450
|
408
|
46
|
12×Φ25
|
1015
|
500
|
M20×1.5
|
560
|
300
|
750
|
570
|
510
|
465
|
52
|
16×Φ25
|
1235
|
500
|
M20×1.5
|
600
|
350
|
850
|
610
|
585
|
535
|
58
|
16×Φ30
|
1390
|
500
|
M20×1.5
|
810
|
400
|
950
|
660
|
610
|
560
|
60
|
20×Φ30
|
1560
|
500
|
M20×1.5
|
1250
|
訂貨須知:
一、①BZ41W保溫閘閥產品名稱與型號②BZ41W保溫閘閥口徑③BZ41W保溫閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的BZ41W保溫閘閥型號,請按BZ41W保溫閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
