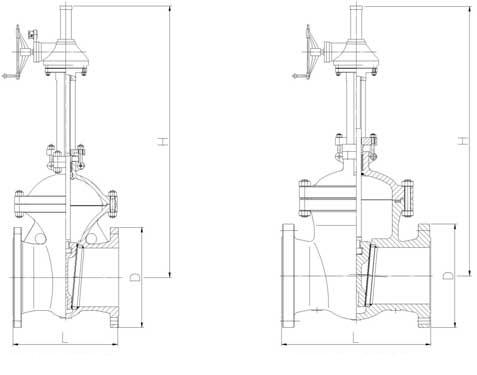

結構形式
|
栓接閥蓋明桿支架結構
|
驅動方式
|
手動、齒輪動、電動
|
設計標準
|
API600、API6D
|
結構長度
|
ASME B16.10
|
連接法蘭
|
ASME B16.15
|
試驗和檢驗
|
API 598
|
序號
|
材質
|
材質
|
1
|
閥體
|
ASTM A216-WCB
ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF8C、CF3、CF3M |
2
|
閘板
|
ASTM A216-WCB
ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF8C、CF3、CF3M |
3
|
閥座
|
ASTM A105
ASTM A182-F11、F22、F5、F9 |
4
|
閥桿
|
ASTM A182Gr.F6a、ASTM A182F22
ASTM A182-F304、F316、F321、F304L、F316L |
5
|
雙頭螺柱
|
ASTM A193-B7、A320-B6、A193-B8M
|
6
|
六角螺母
|
ASTM A194-2H、A194-8、A194-8M
|
7
|
墊片
|
柔性石墨+不銹鋼
|
8
|
上密封座
|
ASTM A182Gr.F6a、ASTM A182F22
ASTM A182-F304、F316、F321、F304L、F316L |
9
|
閥蓋
|
ASTM A216-WCB
ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF8C、CF3、CF3M |
10
|
填料
|
柔性石墨
|
11
|
填料壓套
|
ASTM A182Gr.F6a
ASTM CHIA182-F304、F316、F321、F304L、F316L |
12
|
填料壓蓋
|
ASTM A216-WCB
ASTM A351-CF8、CF8M、CF8C、CF3、CF3M |
13
|
閥桿螺母
|
鋼合金
|
14
|
手輪
|
ASTM A47-32510
|
結構形式
|
壓力密封閥蓋明桿支架結構
|
驅動方式
|
手動、齒輪動、電動
|
設計標準
|
API600、API6D
|
結構長度
|
ASME B16.10
|
連接法蘭
|
ASME B16.15
|
試驗和檢驗
|
API 598
|
序號
|
材質
|
材質
|
1
|
閥體
|
ASTM A216-WCB
ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF8C、CF3、CF3M |
2
|
閥座
|
ASTM A105
ASTM A182-F11、F22、F5、F9, |
3
|
閘板
|
ASTM216-WCB
ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF8C、CF3、CF3M |
4
|
閥桿
|
ASTM A182Gr.F6a、ASTM A182F22
ASTM A182-F304、F316、F321、F304L、F316L |
5
|
閥蓋
|
STM A216-WCB
ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF8C、CF3、CF3M |
6
|
密封圈
|
柔性石墨
|
7
|
四合環
|
ASTM A182Gr.F6a、ASTM A182F22
|
8
|
雙頭螺柱
|
ASTM A193-B7、A320-B6、A193-B8M
|
9
|
六角螺母
|
ASTM A194-2H、A194-8、A194-8M
|
10
|
填料
|
柔性石墨
|
11
|
支架
|
ASTM A216-WCB
ASTM A351-CF8、CF8M、CF8C、CF3M |
12
|
驅動裝置
|
電動
|
傳動方式
|
手動
|
齒輪動
|
|||||||
Class
|
NPS
(in) |
L
|
H 0
|
D 0
|
重量
(kg) |
H 2
|
D 2
|
齒輪裝置
|
重量
(kg) |
150
|
2
|
178
|
360
|
200
|
22
|
-
|
-
|
-
|
-
|
2 1/2
|
190
|
410
|
200
|
31
|
-
|
-
|
-
|
-
|
|
3
|
203
|
440
|
250
|
45
|
-
|
-
|
-
|
-
|
|
4
|
229
|
500
|
250
|
61
|
-
|
-
|
-
|
-
|
|
5
|
254
|
580
|
300
|
89
|
-
|
-
|
-
|
-
|
|
6
|
267
|
660
|
300
|
121
|
-
|
-
|
-
|
-
|
|
8
|
292
|
775
|
350
|
134
|
-
|
-
|
-
|
-
|
|
10
|
330
|
925
|
450
|
280
|
-
|
-
|
-
|
-
|
|
12
|
356
|
1100
|
500
|
321
|
-
|
-
|
-
|
-
|
|
14
|
381
|
1295
|
600
|
450
|
1651
|
310
|
BA-0
|
455
|
|
16
|
406
|
1435
|
600
|
605
|
1879
|
460
|
BA-1
|
645
|
|
18
|
432
|
1626
|
650
|
810
|
2184
|
460
|
BA-1
|
850
|
|
20
|
457
|
1829
|
650
|
880
|
2431
|
610
|
BA-2
|
950
|
|
24
|
508
|
2175
|
700
|
1490
|
2873
|
610
|
BA-2
|
1460
|
|
26
|
559
|
2235
|
750
|
1750
|
3086
|
610
|
BA-2
|
1830
|
|
28
|
610
|
2310
|
750
|
2010
|
3327
|
610
|
BA-2
|
2080
|
|
30
|
610
|
2695
|
800
|
2268
|
3606
|
610
|
BAA-3
|
2565
|
|
32
|
660
|
-
|
-
|
-
|
3708
|
610
|
BAA-3
|
3100
|
|
36
|
711
|
-
|
-
|
-
|
3924
|
610
|
BAA-3
|
3950
|
|
40
|
812
|
-
|
-
|
-
|
4318
|
610
|
BAA-3
|
4650
|
|
42
|
812
|
-
|
-
|
-
|
4546
|
610
|
BAA-3
|
5100
|
|
48
|
1066
|
-
|
-
|
-
|
5181
|
610
|
BAA-3
|
6500
|
傳動方式
|
手動
|
齒輪動
|
|||||||
Class
|
NPS
(in) |
L
|
H 0
|
D 0
|
重量
(kg) |
H 2
|
D 2
|
齒輪裝置
|
重量
(kg) |
300
|
2
|
216
|
380
|
200
|
24
|
-
|
-
|
-
|
-
|
2 1/2
|
241
|
410
|
250
|
34
|
-
|
-
|
-
|
-
|
|
3
|
283
|
450
|
250
|
49
|
-
|
-
|
-
|
-
|
|
4
|
305
|
530
|
300
|
70
|
-
|
-
|
-
|
-
|
|
5
|
381
|
700
|
300
|
115
|
-
|
-
|
-
|
-
|
|
6
|
403
|
730
|
350
|
133
|
-
|
-
|
-
|
-
|
|
8
|
419
|
820
|
450
|
231
|
-
|
-
|
-
|
-
|
|
10
|
457
|
1010
|
500
|
329
|
-
|
-
|
-
|
-
|
|
12
|
502
|
1130
|
560
|
530
|
-
|
-
|
-
|
-
|
|
14
|
762
|
1489
|
600
|
730
|
1790
|
460
|
BA-1
|
850
|
|
16
|
838
|
1580
|
650
|
930
|
1968
|
460
|
BA-1
|
1105
|
|
18
|
914
|
2017
|
700
|
1250
|
2273
|
610
|
BA-2
|
1300
|
|
20
|
991
|
2228
|
700
|
1520
|
2482
|
610
|
BA-2
|
1625
|
|
24
|
1143
|
2650
|
750
|
2340
|
3054
|
610
|
BA-2
|
2800
|
|
26
|
1245
|
-
|
-
|
-
|
3219
|
610
|
BA-2
|
3100
|
|
28
|
1346
|
-
|
-
|
-
|
3378
|
610
|
BAA-3
|
3600
|
|
30
|
1397
|
-
|
-
|
-
|
3530
|
610
|
BAA-3
|
4200
|
|
32
|
1524
|
-
|
-
|
-
|
3695
|
610
|
BAA-3
|
4850
|
|
36
|
1727
|
-
|
-
|
-
|
3987
|
610
|
BAA-3
|
5900
|
|
40
|
1955
|
-
|
-
|
-
|
4445
|
610
|
BAA-3
|
8100
|
|
42
|
2032
|
-
|
-
|
-
|
4699
|
610
|
BAA-3
|
9750
|
|
48
|
2966
|
-
|
-
|
-
|
5434
|
610
|
BAA-3
|
13050
|
傳動方式
|
手動
|
齒輪動
|
電動
|
||||||||||
Class
|
NPS
(in) |
L
|
H 0
|
D 0
|
重量
(kg) |
H 1
|
D 1
|
齒輪裝置
|
重量
(kg) |
H 2
|
D 2
|
電動裝置
|
重量
(kg) |
600
|
2
|
292
|
425
|
250
|
42
|
-
|
-
|
-
|
-
|
550
|
590
|
DZW20A
|
112
|
2 1/2
|
330
|
485
|
300
|
62
|
-
|
-
|
-
|
-
|
600
|
590
|
DZW20A
|
135
|
|
3
|
356
|
510
|
300
|
85
|
-
|
-
|
-
|
-
|
660
|
590
|
DZW30A
|
194
|
|
4
|
432
|
610
|
400
|
120
|
-
|
-
|
-
|
-
|
780
|
590
|
DZW45A
|
223
|
|
5
|
508
|
700
|
450
|
176
|
-
|
-
|
-
|
-
|
850
|
810
|
DZW60A
|
296
|
|
6
|
559
|
820
|
500
|
230
|
840
|
310
|
BA-0
|
255
|
990
|
830
|
DZW90
|
385
|
|
8
|
660
|
920
|
600
|
390
|
930
|
310
|
BA-0
|
418
|
1130
|
830
|
DZW120
|
541
|
|
10
|
787
|
1080
|
600
|
620
|
1105
|
460
|
BA-1
|
674
|
1360
|
870
|
DZW180
|
816
|
|
12
|
838
|
1220
|
650
|
880
|
1220
|
460
|
BA-1
|
935
|
1520
|
870
|
DZW250
|
1090
|
|
14
|
889
|
1473
|
700
|
1350
|
1380
|
610
|
BA-2
|
1440
|
1730
|
1170
|
DZW350
|
1560
|
|
16
|
991
|
1651
|
800
|
1700
|
1435
|
610
|
BA-2
|
1790
|
1840
|
1170
|
DZW500
|
1950
|
|
18
|
1092
|
1727
|
800
|
2140
|
1915
|
610
|
BA-2
|
2230
|
2370
|
1060
|
DZW800
|
2390
|
|
20
|
1194
|
2019
|
800
|
2450
|
2095
|
610
|
BAA-3
|
2540
|
2600
|
1060
|
DZW800
|
2580
|
|
24
|
1397
|
-
|
-
|
-
|
2155
|
610
|
BAA-3
|
4550
|
3160
|
1060
|
DZW1000
|
4580
|
|
26
|
1448
|
-
|
-
|
-
|
2271
|
610
|
BAA-3
|
5260
|
-
|
-
|
-
|
-
|
|
28
|
1549
|
-
|
-
|
-
|
2436
|
610
|
BAA-3
|
5960
|
-
|
-
|
-
|
-
|
|
30
|
1651
|
-
|
-
|
-
|
2577
|
610
|
BAA-3
|
6700
|
-
|
-
|
-
|
-
|
|
32
|
1778
|
-
|
-
|
-
|
2781
|
610
|
BAA-3
|
8312
|
-
|
-
|
-
|
-
|
|
36
|
2083
|
-
|
-
|
-
|
3113
|
610
|
BAA-3
|
10125
|
-
|
-
|
-
|
-
|
|
40
|
2149
|
-
|
-
|
-
|
3141
|
610
|
BAA-3
|
14300
|
-
|
-
|
-
|
-
|
|
42
|
2260
|
-
|
-
|
-
|
3572
|
610
|
BAA-3
|
16460
|
-
|
-
|
-
|
-
|
|
48
|
2667
|
-
|
-
|
-
|
4261
|
610
|
BAA-3
|
22900
|
-
|
-
|
-
|
-
|
