試驗項目
|
殼體試驗
|
密封試驗
|
上密封試驗
|
氣密封試驗
|
|||||
介質
|
水
|
氣
|
|||||||
單位
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
|
壓力等級 (磅級)
|
150
|
3.1
|
450
|
2.2
|
315
|
2.2
|
315
|
0.5-0.7
|
60-100
|
300
|
7.8
|
1125
|
5.6
|
815
|
5.6
|
815
|
|||
400
|
10.3
|
1500
|
7.6
|
1100
|
7.6
|
1100
|
|||
600
|
15.3
|
2225
|
11.2
|
1630
|
11.2
|
1630
|
|||
900
|
23.1
|
3350
|
16.8
|
2440
|
16.8
|
2440
|
名稱
|
材料
|
||||||||
閥體
閥蓋 |
A216WCB
|
A352 LCB
|
A217WC6
|
A217WC9
|
A217 C5
|
A351 CF8
|
A351 CF8M
|
A351 CF3
|
A351 CF3M
|
球體
|
A182 F6
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
||||
閥桿
|
A182 F6
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
||||
手柄
|
KTH350-10
|
||||||||
螺柱
|
A193-B7 A320-L7 A193-B8
|
||||||||
螺母
|
A194-2H A194-7 A194-8
|

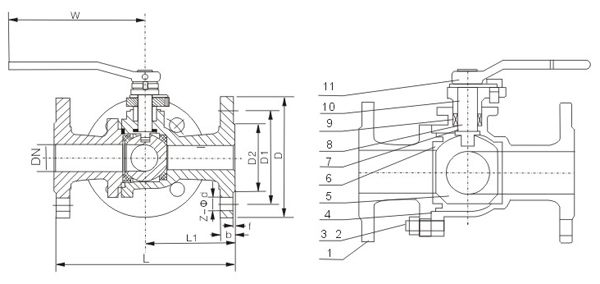

公稱通徑 DN
|
尺寸
|
|||||||||
(in)
|
(mm)
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-φd
|
H
|
LO
|
1/2
|
15
|
140
|
89
|
60.5
|
35
|
10
|
1.6
|
4-φ15
|
55
|
130
|
3/4
|
20
|
165
|
98
|
70
|
43
|
11
|
1.6
|
4-φ15
|
55
|
130
|
1
|
25
|
165
|
108
|
79.5
|
51
|
12
|
1.6
|
4-φ15
|
70
|
140
|
11/4
|
32
|
220
|
117
|
79
|
64
|
13
|
1.6
|
4-φ15
|
75
|
180
|
11/2
|
40
|
250
|
127
|
98.5
|
73
|
15
|
1.6
|
4-φ15
|
90
|
220
|
21/2
|
50
|
260
|
152
|
120.5
|
92
|
16
|
1.6
|
4-φ19
|
104
|
260
|
2
|
65
|
320
|
178
|
139.5
|
105
|
18
|
1.6
|
4-φ19
|
153
|
350
|
3
|
80
|
320
|
190
|
152.5
|
127
|
19
|
1.6
|
4-φ19
|
187
|
400
|
4
|
100
|
370
|
229
|
190.5
|
157
|
24
|
1.6
|
8-φ19
|
206
|
500
|
5
|
125
|
510
|
254
|
216
|
186
|
24
|
1.6
|
8-φ22
|
252
|
600
|
6
|
150
|
510
|
279
|
241.5
|
216
|
26
|
1.6
|
8-φ22
|
244
|
1000
|
8
|
200
|
580
|
373
|
298.5
|
270
|
29
|
1.6
|
8-φ22
|
283
|
1300
|
10
|
250
|
670
|
406
|
362
|
324
|
31
|
1.6
|
12-φ25
|
345
|
1600
|
12
|
300
|
720
|
483
|
432
|
381
|
32
|
1.6
|
12-φ25
|
420
|
2100
|
