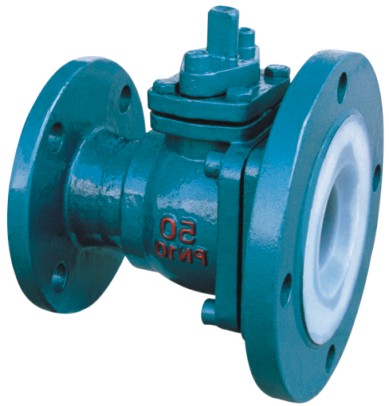

一、產品[FQ41F襯氟放料球閥]概述:
產品名稱:襯氟放料球閥
產品系列:FQ41F襯氟球閥系列
二、詳細參數:
FQ41F/FQFEP(F46)、PCTFE(F3)襯氟放料球閥適用在-50℃~150℃的各種濃度的王水、酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑,FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
襯氟放料球閥L值為企業標準,左法蘭比右法蘭大一檔,D1與反應釜連接,分子為右法蘭尺寸,分母為左法蘭JB78尺寸,配反應釜50L-5000L。FQ41F46襯氟放料球閥的用途: Q41F-F系列襯氟放料球閥采用氟塑料襯里技術,閥體采用熔模精密鑄造,強度高、外觀光潔,與液體接觸的過流部件全部為氟塑料,因此可在-50℃~180℃范圍內長期使用于任意濃度的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑,FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。也用于精細化工、制藥、化工行業的反應鍋上和細軟顆粒介質輸送。
襯氟放料球閥的工作原理: FQ41F系列放料球閥的工作原理是靠旋轉閥瓣來使閥門暢通或閉塞的,閥瓣和閥體內側全部采用氟塑料襯塑工藝制成,其具有開關輕便,體積小,密封可靠,結構簡單,維修方便,使用范圍廣等優點。 襯氟球閥如左圖:L值為企業標準,左法蘭比右法蘭大一檔,D1與反應釜連接,分子為右法蘭尺寸,分母為左法蘭JB78尺寸,配反應釜50L-5000L。
FQ41F46襯氟放料球閥的設計特點: 放料球閥基本系列為FQ41F型,除具有一般球閥所具有的流體阻力小,啟閉速度快,結構簡單外,還有以下優點:
1、采用氟塑料襯里層的球閥,具有極高的化學穩定性,可以適用于任何強腐蝕性化學介質;
2、采用全通徑、浮動球結構,閥門可在整個壓力范圍內進行無泄漏關閉,更便于管路系統的通球掃線和管路維護;
3、啟閉件球體與閥桿鑄(鍛)為一體,杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性,從根本上保證了使用中的安全性;
4、結構緊湊合理,閥體內腔空間最小,減小了介質滯留,另外,特殊的模壓工藝,使密封面致密度良好,加之人字環形PTFE填料組合,使閥門達到零泄漏。

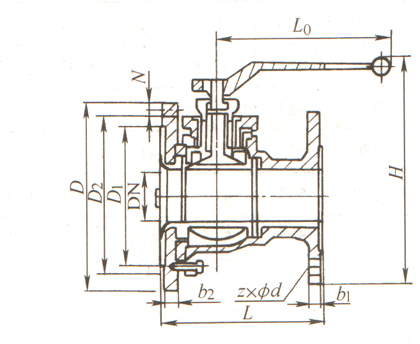

三、FQ41F46襯氟放料球閥主要外形尺寸和連接尺寸
公稱通徑 |
PN 0.6-1.6(MPa) 主要外形尺寸和連接尺寸 (mm) |
重量 |
|||||||||
DN |
L |
D |
D1 |
D2 |
f |
b |
z-φd |
DO |
H |
kg |
|
32 |
140 |
135/160 |
100/130 |
78/115 |
3/3 |
18/20 |
4-φ14/4-φ18 |
200 |
130 |
9 |
|
40 |
160 |
145/185 |
110/150 |
85/125 |
3/4 |
18/22 |
4-φ18/4-φ18 |
230 |
135 |
15 |
|
79標 |
50 |
170 |
160/205 |
125/170 |
100/140 |
3/4 |
20/24 |
4-φ18/4-φ18 |
250 |
140 |
18 |
80 |
200 |
195/245 |
160/200 |
130/175 |
4/5 |
22/26 |
4-φ18/8-φ18 |
300 |
205 |
35 |
|
69標 |
50 |
170 |
160/230 |
125/190 |
100/140 |
3/4 |
20/24 |
4-φ18/8-φ14 |
250 |
140 |
18 |
80 |
200 |
195/245 |
160/210 |
130/175 |
4/5 |
22/26 |
4-φ18/10-φ14 |
300 |
205 |
35 |
|
100 |
280 |
215/280 |
180/240 |
150/210 |
4/5 |
24/28 |
8-φ18/8-φ23 |
350 |
230 |
44 |
