旋塞閥
XZ43X軌道旋塞閥
    • 產品型號:
    • XZ43X
    • 產品口徑:
    • 4-20"
    • 產品壓力:
    • 150-600LB
    • 產品材質:
    • 鑄鋼、不銹鋼
產品說明
  • 一、產品[XZ43X軌道旋塞閥]的詳細資料:
    產品型號:XZ43X軌道旋塞閥
    產品名稱:軌道式旋塞閥
    產品特點:XZ43X軌道旋塞閥傘齒輪傳動將軍閥又稱軌道式旋塞閥,適用于航空煤油、原油、輕質油、天然氣、液化氣、管道煤氣、化工介質等管道上,作為截斷介質的理想裝置。雙關雙斷及泄放功能閥門的工作原理關鍵是安裝在旋塞上的兩片密封滑片的動作。
    應用范圍:
    傘齒輪傳動全通徑將軍閥適用于航空煤油、原油、輕質油、天然氣、液化氣、管道煤氣、化工介質等管道上,作為截斷介質的理想裝置。
    結構特點:
    ①閥門在開關過程中,閥體密封面與滑片密封面沒有任何接觸,因此,密封面無摩擦、磨損、閥門的使用壽命長,開關力矩??;
    ②閥門在維修時,不需將閥門從管線上拆下,只需將閥門底蓋拆開,調換一對滑片即可,維修十分方便;
    ③閥體及旋塞為全通徑,介質在通過閥門時無流阻,并且可通球?qū)艿肋M行清洗,克服了縮徑閥門的缺點;
    ④全通徑將軍閥的閥體內腔鍍有硬鉻,密封區域堅硬光滑;
    ⑤滑片上的彈性密封采用氟橡膠,并且模壓成型在滑片表面溝槽中。具有防火功能的金屬對金屬的密封作為彈性密封的背襯;
    ⑥閥門具有自動泄放裝置(備選),在閥門完全關閉后,防止閥腔異常升壓并檢驗閥門的效果;
    ⑦閥門開關指示器與開關位置同步,可以準確顯示齒輪傳動全通徑將軍閥的開關狀態。
    關于密封:
        彈性密封圈是模壓成型在滑片的溝槽中,隨著密封滑片向閥門的進出口移動,密封圈子也逐漸被壓入溝槽中,經過機械加工的滑片表面與閥體內腔形成二級金對金屬密封防止彈性密封圈子繼續被壓,并且具有防火功能。
    雙關雙斷及泄放:
        這是一種通過兩個切斷閥和一個在其中間的泄放閥達到完全隔斷兩端管線目的的方法,關閉兩主要閥門關開啟泄放閥可提高被系統的安全性。如果第一個閥門泄漏,漏離的介質可由開啟的泄放閥導出。
    雙密封方式:
        兩個獨立的密封滑片在閥孔上下端壓緊(雙關斷),當閥門關閉時,泄放閥被打開,檢驗密封效果(泄放)。
    標準規范:
    設計制造標準:API 6D
    結構長度標準:ASME B16.10
    連接法蘭標準:ASME B16.2
    壓力溫度等級:ASME B16.34
    試驗檢驗標準:API 598、API 6D
    閥門關閉:
        閥門關閉時,先旋轉手輪,將旋塞及密封滑片旋轉90°,然后旋塞向下移動,隨著旋塞的運動時推動密封滑片向閥體內腔封面直至彈性密封圈被均勻地擠壓到閥孔上下端,形成密封。
    閥門開啟:
        閥門開啟時,先旋轉手輪提升旋塞,將密封滑片從閥體兩側密封面拉回。當滑片完全收回脫離閥體密封面后,繼續轉動手輪,使旋塞及密封滑片旋轉90°,閥門處于開啟位置。
    二、XZ43X軌道旋塞閥主要材料
    部件號
    名稱
    材料
    1
    閥體
    WCB
    2
    閥底蓋
    WCB
    3
    絲堵
    35#
    4
    滑片
    QT500-7
    5
    旋塞
    WCB
    6
    閥蓋
    WCB
    7
    螺柱
    35#
    8
    螺母
    45#
    9
    填料
    柔性石墨
    10
    螺栓
    35#
    11
    填料壓蓋
    WCB
    12
    螺栓
    35#
    13
    支架
    WCB
    14
    螺栓
    35#
    15
    操作器
    組件
    16
    指示桿
    1Cr13
    17
    指示器
    ZL401
    18
    65Mn
    19
    防塵器
    PVC
    20
    O型密封圈
    氟橡膠
    21
    O型密封圈
    氟橡膠
    22
    O型密封圈
    氟橡膠

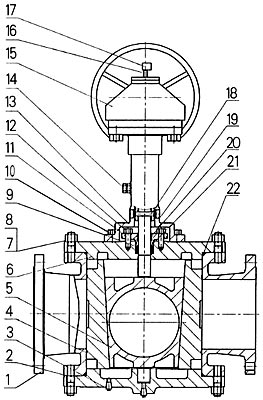

    XZ43X軌道旋塞閥結構圖:

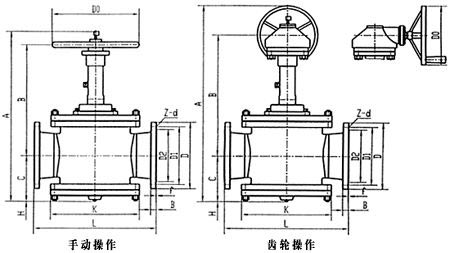

    、XZ43X-150LB軌道旋塞閥主要尺寸:
    150Lb 全通徑、齒輪操作
    型號
    尺寸
    (IN)
    L
    D
    D1
    D2
    B
    f
    A
    B
    C
    H
    K
    D0
    Z-d
    XZ543X
    4
    432
    φ229
    φ190.5
    φ157
    24
    2
    857
    532
    170
    175
    290
    φ310
    8-φ19
    XZ543X
    6
    533
    φ279
    φ241.5
    φ216
    26
    2
    910
    569
    186
    205
    350
    φ310
    8-φ22
    XZ543X
    8
    635
    φ343
    φ298.5
    φ270
    29
    2
    1011
    621
    235
    260
    495
    φ310
    8-φ22
    XZ543X
    10
    787
    φ406
    φ362
    φ324
    31
    2
    1115
    695
    265
    348
    600
    φ310
    12-φ25
    XZ543X
    12
    914
    φ483
    φ432
    φ381
    32
    2
    1201
    731
    315
    398
    670
    φ310
    12-φ25
    XZ543X
    14
    854
    φ533
    φ476
    φ413
    35
    2
    1266
    784
    327
    461
    740
    φ310
    12-φ29
    XZ543X
    16
    889
    φ597
    φ540
    φ470
    37
    2
    1625
    940
    432
    510
    810
    φ460
    16-φ29
    XZ543X
    18
    1219
    φ635
    φ578
    φ533
    40
    2
    1982
    1130
    597
    550
    915
    φ460
    16-φ32
    XZ543X
    20
    1219
    φ699
    φ635
    φ584
    43
    2
    1994
    1130
    610
    590
    940
    φ460
    20-φ32

    五、XZ43X-300LB軌道旋塞閥主要尺寸:

    300Lb 全通徑、齒輪操作
    型號
    尺寸
    (IN)
    L
    D
    D1
    D2
    B
    f
    A
    B
    C
    H
    K
    D0
    Z-d
    XZ543X
    4
    457
    φ254
    φ200
    φ157
    32
    2
    857
    532
    170
    175
    290
    φ310
    8-φ22
    XZ543X
    6
    559
    φ318
    φ270
    φ216
    37
    2
    910
    569
    186
    205
    350
    φ310
    12-φ22
    XZ543X
    8
    686
    φ381
    φ330
    φ270
    42
    2
    1011
    621
    235
    260
    495
    φ310
    12-φ22
    XZ543X
    10
    826
    φ445
    φ387.5
    φ324
    48
    2
    1115
    695
    265
    348
    600
    φ310
    16-φ29
    XZ543X
    12
    965
    φ521
    φ451
    φ381
    51
    2
    1201
    731
    315
    398
    670
    φ310
    16-φ22
    XZ543X
    14
    854
    φ584
    φ514.5
    φ413
    54
    2
    1266
    784
    327
    461
    740
    φ310
    20-φ32
    XZ543X
    16
    889
    φ648
    φ571.5
    φ470
    58
    2
    1625
    940
    432
    510
    810
    φ460
    20-φ35
    XZ543X
    18
    1219
    φ711
    φ628.5
    φ533
    61
    2
    1982
    1130
    597
    550
    915
    φ460
    24-φ35
    XZ543X
    20
    1219
    φ775
    φ686
    φ584
    64
    2
    1994
    1130
    610
    590
    940
    φ460
    24-φ35

    訂貨須知:

    一、①軌道式旋塞閥產品名稱與型號②軌道式旋塞閥口徑③軌道式旋塞閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特公司的軌道式旋塞閥型號,請按軌道式旋塞閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
