法蘭球閥
QJ947Y/F電動軌道球閥
    • 產品型號:
    • QJ947Y/F
    • 產品口徑:
    • 50-700MM
    • 產品壓力:
    • 10.0-32.0Mpa
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明
  • 一、產品[QJ947Y/F電動軌道球閥]的詳細資料:

    產品名稱:電動軌道球閥

    產品特點:1、啟閉無磨擦。這一功能完全解決了傳統閥門因密封面之間相互磨擦而影響密封的部問題。 2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修。能有效減少裝置停車,降低生產成本。 3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。 4、低扭矩設計。特殊結構設計的閥桿,只需配一個小手輪閥門就能輕松起閉。 5、楔形密封結構。閥門是靠閥桿提供的機械力,將球楔壓到閥座上面密封。使閥門的密封性能不受管線壓差的影響,在各種工況下密封性能都有有靠保征。 6、密封面的自潔潔構。當球體傾離閥座時,管線中的流體會沿球體密封面成360°均勻通過。不僅消除了高速流體對閥座局部的沖刷,也沖走了密封存面上的聚積物,達到自清潔的目的。軌道球閥價格,軌道球閥廠家,軌道球閥報價。

    二、QJ947Y/F型電動軌道球閥工作原理與結構類型

    1、電動軌道球閥的開啟
           在關閉的狀態下,當執行機構帶動閥桿向上運動,其閥桿底部的角形平面使球體密封面傾離閥座,閥桿繼續提升并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦旋轉90°直至閥桿提升到極限位置,球體通孔對準閥門通道。
    2、 電動軌道球閥的關閉
           關閉時,當執行機構帶動閥桿向下運動,閥桿下移,并使球體開始旋轉,閥桿繼續下移,閥桿受到嵌于螺旋槽內的導向銷作用,使閥桿和球體同時旋轉90°,快要關閉時,球體已在與閥座無接觸的情況下旋轉90°,閥桿繼續下移 ,球體擺動,并受機械楔緊施壓壓緊在閥座上,使閥座密封面產生彈性變形,與球體密封面緊密配合,從而保證安全、可靠的零泄漏。

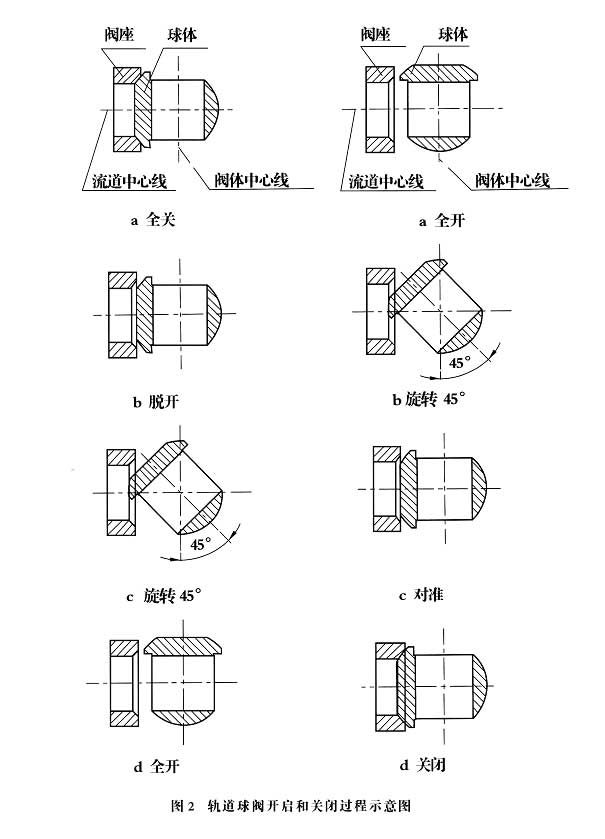

    3、  電動軌道球閥的機構示意
    4、  電動軌道球閥的類型
    QJ947Y/F型電動軌道球閥是綜合了閘閥、球閥、截止閥、旋塞閥的優點,實現了獨特的機械楔緊式關閉特性,電動軌道球閥具有一般閥門不能倫比的特點:
    1、開、關無磨損:球體偏離閥座后在轉動,消除了密封的磨損,解決了傳統球閥閥座和球體的磨損問題。
    2、低扭矩操作:因閥座、球體無磨損,故閥桿轉動輕松容易,無需配備齒輪箱等增大扭矩的機構。
    3、單閥座設計:閥門的靜態單閥座設置保障了流體介質的雙向零泄漏,避免了雙閥座閥門內腔壓力升高的問題。
    4、 抗磨球體硬密封面:閥芯球體堆焊了一層硬質拋光密封面,能滿足在非??量虉龊舷碌拿芊庑浴?/div>
    5、 自清洗:當閥芯球體傾離閥座時,流體沿密封面360°流動就可將雜質沖洗干凈。
    6、 最佳流動特性:全通的標準通徑,無壓力損失,增強了系統效率,并使腐蝕降到最低。
    7、  長壽命:由于啟閉無磨損、低扭矩,所以故障效率低壽命長。
      電動軌道球閥由于具備了以上特點,所以電動軌道球閥適應于石油、天然氣的放空與排污;流體管線上的緊急關斷和旁通;流量儀表或機泵進出口的隔離;需零泄漏或頻繁操作等諸多場合下正常工作。
          電動軌道球閥主要分為ZSLQO型氣動活塞式軌道球閥和ZDSQO型電動式軌道球閥

    三、QJ947Y/F型電動軌道球閥主要零件材料
    零件名稱
    材料
    閥體、閥蓋
    碳素鑄鋼
    鉻鎳鈦鑄鋼
    鉻鎳鉬鑄鋼
    球體
    鑄鋼堆焊合金鋼
    不銹鋼堆焊鈷基硬質合金
    不銹鋼堆焊鈷基硬質合金
    閥桿
    鉻不銹鋼
    特殊不銹鋼
    閥座
    不銹鋼
    密封圈、填料
    石棉石墨
    聚四氟乙烯
    適用介質
    水蒸氣、油品、天然氣
    硝酸
    醋酸

    四、QJ647Y/F型動軌道球閥外形尺寸



    公稱通徑DN(mm)
    25
    32
    40
    50
    65
    80
    100
    150
    200
    D
    115
    135
    145
    160
    180
    195
    215
    280
    335
    D1
    85
    100
    110
    125
    145
    160
    180
    240
    295
    L
    160
    180
    200
    130
    190
    310
    350
    480
    600
    øA
    180
    180
    240
    240
    270
    270
    270
    325
    325
    H
    560
    580
    650
    730
    800
    870
    930
    1030
    1150
    n-ød
    4-14
    4-14
    4-18
    4-18
    4-18
    8-18
    8-18
    8-23
    12-23
    信號接頭
    M10×1

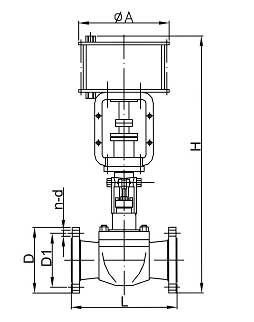

    五、QJ947Y/F型電動軌道球閥外形尺寸及重量


    公稱通徑DN(mm)
    50
    65
    80
    100
    150
    200
    250
    300
    350
    400
    500
    600
    700
    D
    195
    220
    230
    215
    280
    335
    405
    460
    520
    580
    705
    840
    910
    D1
    145
    170
    180
    180
    240
    295
    355
    410
    470
    525
    650
    770
    840
    b
    28
    32
    34
    20
    24
    26
    30
    30
    34
    36
    44
    48
    50
    z-d
    4-25
    8-25
    8-25
    8-18
    8-23
    12-23
    12-25
    12-25
    16-25
    16-30
    20-34
    20-41
    24-41
    L
    292
    330
    356
    350
    480
    600
    730
    850
    980
    1100
    1250
    1450
    1650
    A
    640
    640
    640
    640
    640
    640
    640
    640
    640
    820
    820
    820
    940
    H
    610
    670
    730
    750
    860
    920
    990
    1050
    1100
    1320
    1520
    1850
    2050
    重量
    40
    45
    43
    82
    175
    236
    426
    884
    890
    890
    1138
    1273
    1512
    訂貨須知:
    一、①電動軌道球閥產品名稱與型號②電動軌道球閥口徑③電動軌道球閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的電動軌道球閥型號,請按電動軌道球閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
